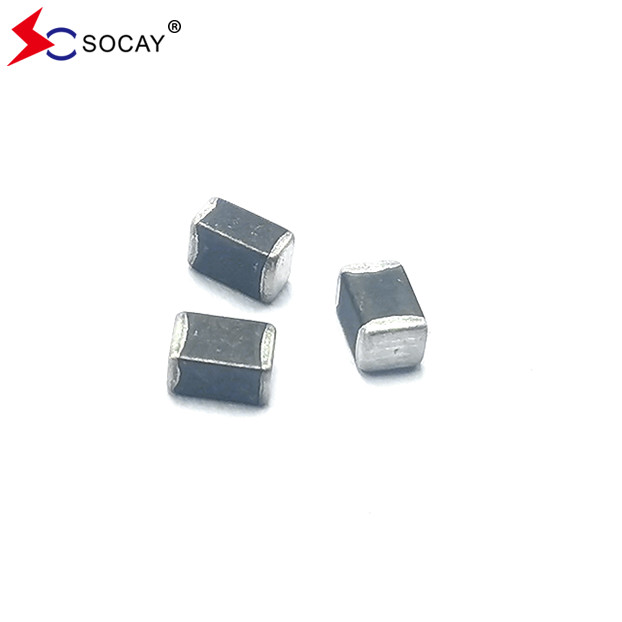

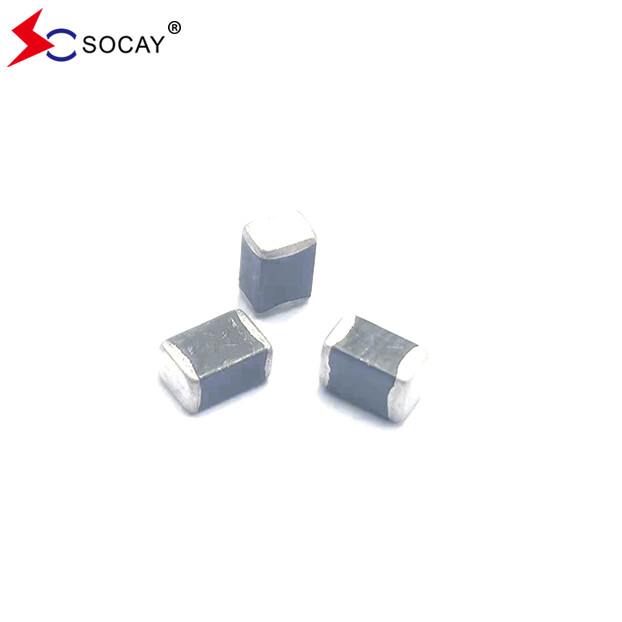

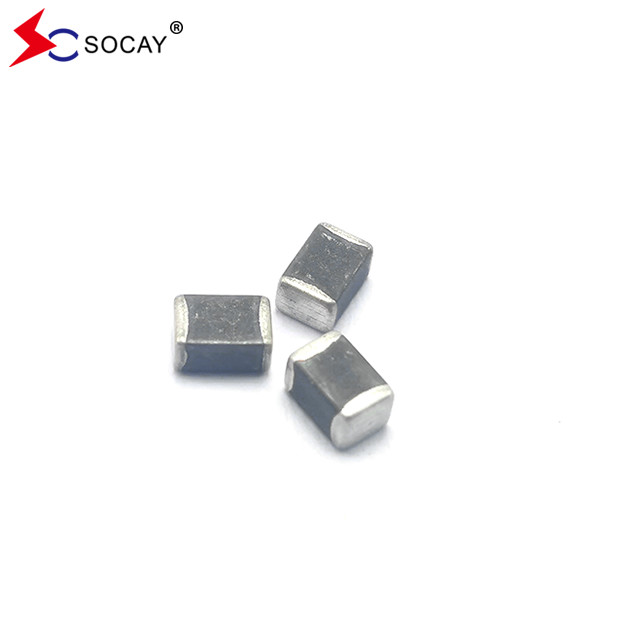

SOCAY マルチレイヤーチップ バリスター 385V DC SV1812H471G0A 1812シリーズ 2.3J Wmax

1000個
MOQ
negotiable
価格
SOCAY マルチレイヤーチップ バリスター 385V DC SV1812H471G0A 1812シリーズ 2.3J Wmax
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
部品名: 多層破片のバリスター
コンポーネント パッケージ: SMD1812
最大直流電圧: 385V
Vv (分): 423V
Vv (最大): 517V
ワリスターの最大ピーク電流: 810V
最高のピーク電流: 400A
Wmax: 2.3J
ハイライト:

多層チップワリスター 385V DC

,

2.3J 多層チップワリスター

,

SV1812H471G0A

基本情報
起源の場所: 中国広東省深セン
ブランド名: SOCAY
証明: REACH RoHS ISO
モデル番号: SV1812H471G0A
お支払配送条件
受渡し時間: 5~8営業日
製品の説明

オリジナル 工場 SOCAY 多層チップ バリスター SV1812H471G0A 1812シリーズ 385VDC


多層チップバリストールDアタシート:SV1812H471G0A_v2091.pdf


記述:
マルチレイヤー・チップ・バリストール SV1812H471G0Aは マルチレイヤー製造技術に基づいていますIEC 61000-4-2 または電磁コンプライアンス (EMC) に使用される他の規格に規定されているものを含む.SV1812H471G0Aは,通常,回路板レベルの集積回路および他のコンポーネントを保護するために適用される.それは,ゼナーダイオードよりも広い温度範囲で動作することができます.


分類:
SMD:0402,0603,0805,1206,1210,1812,2220

DIP:5D,7D,10D,14D,20D,25D,32D

電流:1A~15KA

サイズが小さいほど価格が下がります
容量が小さければ大きいほど
生産量が高くなるほど 値段も高くなります
電圧が高くなるほど,チューブが厚くなる.

応答時間≤10NS



多層チップバリストール電気特性 (25±5)°C):

シンボル 最低値 典型的な 最大 単位
VRMS ほら ほら 300 V
VDC ほら ほら 385 V
VV 423 ほら 517 V
VC ほら ほら 810 V
イマックス ほら ほら 400 A について
Wmax ほら ほら 2.3 J

VRMS - ワリスターが維持できる最大AC動作電圧で,漏れ電流が10μAを超えない.

VDC バリスターが維持できる最大DC稼働電圧で,漏れ電流は10μAを超えない.

VV - 1mA DC 電流で測定される装置の電圧.

VBの電圧に相当する.

VC: 8/20μs の波形と 10A のパルス電流で,バリストールを横断する最大ピーク電流.

Imax - 装置の故障なしに 8/20μs の波形で適用できる最大ピーク電流.




多層チップバリストールC について指示書と寸法:
SOCAY マルチレイヤーチップ バリスター 385V DC SV1812H471G0A 1812シリーズ 2.3J Wmax 0

サイズ (EIAJ) 長さ (L) 幅 (W) 厚さ (T)
  インチ ミリメートル インチ ミリメートル インチ ミリメートル
1812 (4532) 0.177±0016 4.50±040 0.126±0012 3.20±030 0.134 マックス 3.40 マックス





一般的な技術データ:

動作温度 -55~125°C
貯蔵温度 -55~150°C
応答時間 < 1 ns
溶接可能性 245±5°C 3±1秒
溶接剤の溶解抵抗性 260±5°C 10±1秒







溶接の推奨事項:

SOCAY マルチレイヤーチップ バリスター 385V DC SV1812H471G0A 1812シリーズ 2.3J Wmax 1






テーピングパッケージの製品数:

SIZE エイア(特別特別委員会

1812

(4532)

標準梱包量 (PCS/リール) 1,000







SOCAY マルチレイヤーチップ バリスター 385V DC SV1812H471G0A 1812シリーズ 2.3J Wmax 2

適用する



電源保護 スイッチ POSマシン 雷の止め器 建物インターコン 監視システム 駐車カード 送電システム 計器 通信製品コントロールパネル.



我々は,以下のように受動部品のための20年以上の経験を持つメーカーとサプライヤーです

1- ESD
2-TVSダイオード
3- PPTC リセット可能なシューズ
4- ガス放出管
5- NTC 温度計
6 ワリスターなど

疑問があれば,自由に連絡してください.
