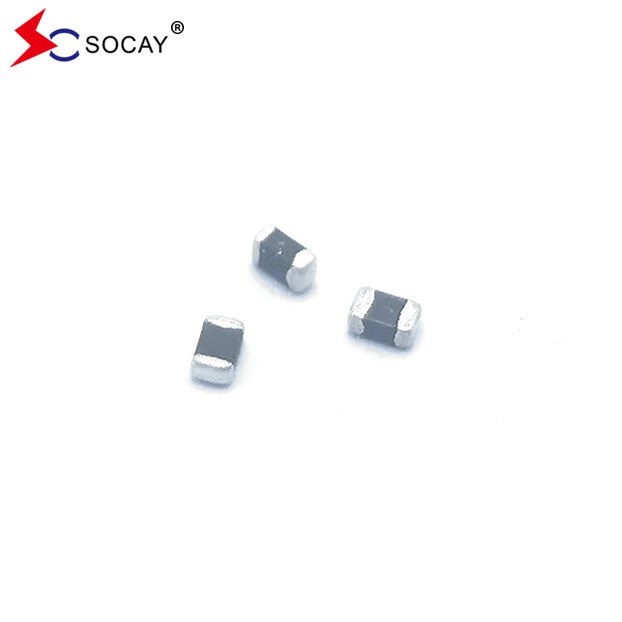

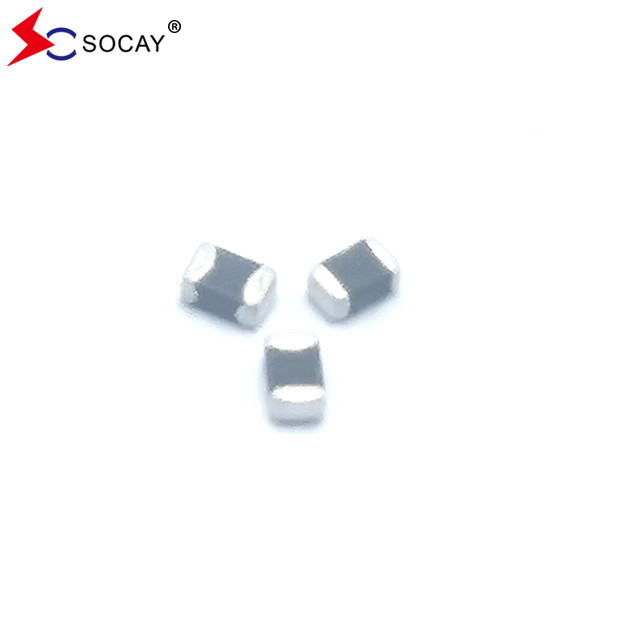

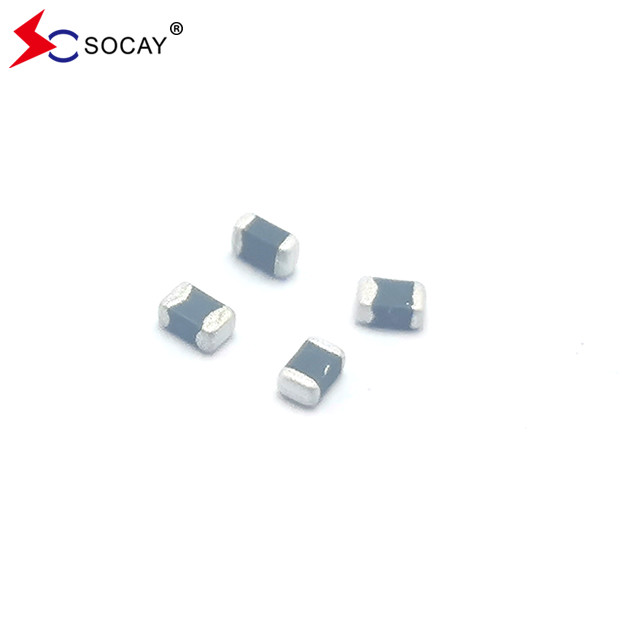

SMD 0805 チップバリストール 多層 SV0805N9R0G0A 統合回路保護用

4000pcs
MOQ
negotiable
価格
SMD 0805 チップバリストール 多層 SV0805N9R0G0A 統合回路保護用
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
部品名: 多層破片のバリスター
コンポーネント パッケージ: SMD0805
Vdc (最大): 9V
Vv (分): 10.8v
Vv (最大): 16.2V
Vc (最大): 35.6V
イマックス: 50A
Vrms (最大): 6V
ハイライト:

SMD 0805 チップワリスター

,

チップ・バリストール 多層

基本情報
起源の場所: 中国広東省深セン
ブランド名: SOCAY
証明: REACH RoHS ISO
モデル番号: SV0805N9R0G0A
お支払配送条件
受渡し時間: 5~8営業日
製品の説明

SMD0805 チップバリストール SV0805N9R0G0A 統合回路を保護するために一般的に適用される

チップ・バリストール DATASHEET:SV0805N9R0G0A_v22011.pdf


記述:
SV0805N9R0G0Aのチップは 多層製造技術に基づいています. これらの部品は,様々な一時的な出来事を抑制するように設計されています.IEC 61000-4-2 または電磁コンプライアンス (EMC) に使用される他の規格に規定されているものを含む.SV0805N9R0G0Aは,通常,回路板レベルの集積回路および他のコンポーネントを保護するために適用されます.それは,ゼナーダイオードよりも広い温度範囲で動作することができます.


チップ・バリストールの電気特性 (25±5°C):

シンボル最低値典型的な最大単位
VRMSほらほら6V
VDCほらほら9V
VV10.8ほら16.2V
VCほらほら35.6V
イマックスほらほら50A について
Wmaxほらほら0.2J

VRMS - ワリスターが維持できる最大AC動作電圧で,漏れ電流が10μAを超えない.
VDC バリスターが維持できる最大DC稼働電圧で,漏れ電流は10μAを超えない.
VV - 1mA DC 電流で測定される装置の電圧.
VBの電圧に相当する.
VC: 8/20μs の波形と 2A のパルス電流で,バリストールを横断する最大ピーク電流.
Imax - 装置の故障なしに 8/20μs の波形で適用できる最大ピーク電流.
Wmax - 装置の故障なくして 10/1000μs の波形で消耗できる最大エネルギー.



チップ・バリストールの特徴:

  • 直角形,ハイブリッド集積回路または印刷回路表面マウント部品のサイズシリーズ化
  • 表面のマウント技術に特に適しています. 厳格な要求の溶接熱への耐性
  • 迅速な応答 (<1ns)
  • 低流出電流,低圧圧
  • リフロー,波溶接,熱気手溶接に適しています



チップ・バリストールの用途:

  • マザーボード,ノートブック,携帯電話,PDA,ハンドヘルドデバイス,DSC,DV,スキャナー,セットトップボックスなど
  • プッシュボタン,電源線,低周波の単線超電圧保護に適しています




チップ・バリストールの構造と寸法:
SMD 0805 チップバリストール 多層 SV0805N9R0G0A 統合回路保護用 0

サイズ (EIAJ)長さ (L)幅 (W)厚さ (T)
 インチミリメートルインチミリメートルインチミリメートル
0805 (2012)00.079±00082.00±02000.049±00081.25±0200.055 マックス1.40 マックス



チップ・バリストールIR溶接:

急速な加熱,部分加熱,または急速な冷却は,簡単に部品の欠陥を引き起こします.したがって,予熱と段階的な冷却プロセスを提案します.IR溶接は,制御された加熱速度と溶接液の時間により最も高い出力を有します.溶接過程で,溶接器は,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接器が溶接器に溶接したときに,溶接器が溶接器に溶接器に溶接したときに,溶接器が溶接器に溶接したときに,溶接器が溶接器に溶接したときに,溶接器が溶接器に溶接し,溶接器が溶接器に溶接したときに,溶接器が溶接器に溶接し,溶接器が溶接器が溶接し,溶接器が溶液が溶接し,溶液が溶接し,熱ショックを最小限にするために,溶接ピーク温度100度以内に予備熱は不可欠です.




チップ・バリストール・エンviro精神的&信頼性試験:

特徴試験方法と説明
高温保存試料は,加重なしの温度調節浴で1000±2時間125±2°Cに晒し,その後1〜2時間室温と湿度で保管する.ワリスターの電圧の変化は10%以内である.
温度サイクル指定温度の温度サイクルを5回繰り返し,室温と湿度で1〜2時間保存する.ワリスターの電圧の変化は10%以内で,機械的な損傷を検査しなければならない..ステップ温度期間
  1-40±3°C30分±3時間
  2室温1~2時間
  3125±2°C30分±3時間
  4室温1~2時間
高温 負荷試料は,最大許容電圧を85°Cで1000時間連続的に適用した後,室温と湿度で1時間または1時間保存しなければならない.バリスター電圧の変化が10%以内である.

湿気熱負荷/

湿度負荷

試料は40°C,90~95%RHの環境にかけられ,最大許容電圧を1000時間適用し,1〜2時間室温と湿度で保管する必要があります.ワリスターの電圧の変化は10%以内である.
低温 貯蔵試料を−40°Cで,負荷なしで1000時間放置し,室温で1~2時間保管する.バリストールの電圧の変化は10%以内である.





テーピングパッケージの製品数:

SIZE エイア(特別特別委員会

0805

(2012) ラングレー

標準梱包量 (PCS/リール)4,000


箱の内容:
0805 シリーズ: 6 リール / 内箱




ラベルとマーク:
紙のラベルはカールの一番目に見える側に貼り付けられ,情報には右側が表示される.











SMD 0805 チップバリストール 多層 SV0805N9R0G0A 統合回路保護用 1
