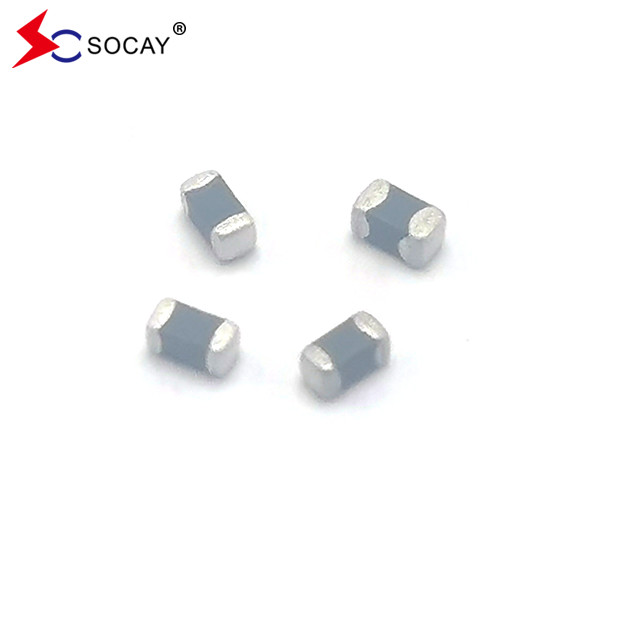

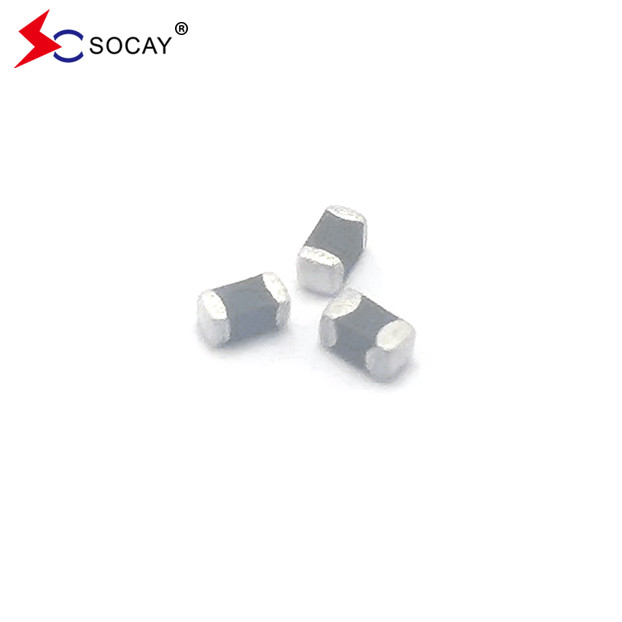

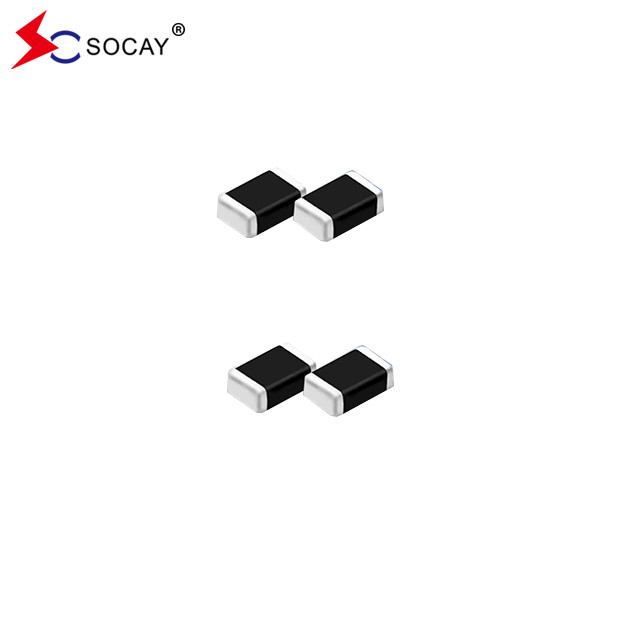

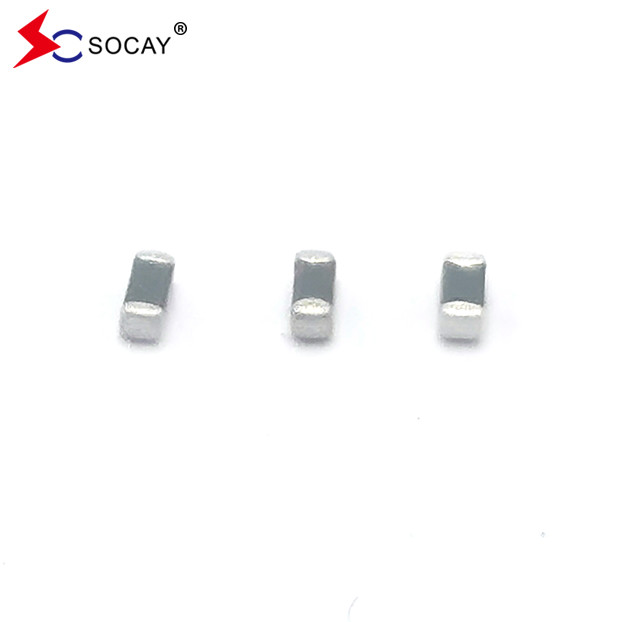

0603 表面マウントバリストール SV0603N300G0A 優れた低流出電流と安定電流
表面マウントバリストール DATASHEET:SV0603N300G0A_v891.pdf
記述:
SV0603N300G0Aは多層製造技術に基づいています. これらの部品は,様々な一時的な出来事を抑制するように設計されています.IEC 61000-4-2 または電磁コンプライアンス (EMC) に使用される他の規格に規定されているものを含む.SV0603N300G0Aは,通常,集積回路および他のコンポーネントを回路板レベルで保護するために適用されます.これは,ゼナーダイオードよりも広い温度範囲で動作できます.
表面マウント・バリストール等価回路:
電気特性(25±5°C):
| シンボル | 最低値 | 典型的な | 最大 | 単位 |
| VRMS | ほら | ほら | 25 | V |
| VDC | ほら | ほら | 30 | V |
| VV | 36 | ほら | 45 | V |
| VC | ほら | ほら | 99 | V |
| イマックス | ほら | ほら | 30 | A について |
| Wmax | ほら | ほら | 0.1 | J |
VRMS - ワリスターが維持できる最大AC動作電圧で,漏れ電流が10μAを超えない.
VDC バリスターが維持できる最大DC稼働電圧で,漏れ電流は10μAを超えない.
VV - 1mA DC 電流で測定される装置の電圧.
VBの電圧に相当する.
VC: 8/20μs の波形と 1A のパルス電流で,バリストールを横断する最大ピーク電流.
Imax - 装置の故障なしに 8/20μs の波形で適用できる最大ピーク電流.
Wmax - 装置の故障なくして 10/1000μs の波形で消耗できる最大エネルギー.
表面マウントバリストル 特徴:
|
表面マウントワリスターの用途:
|
表面マウントバリストル 構造と寸法:
| サイズ (EIAJ) |
0603 税金 |
|
| シンボル | インチ | ミリメートル |
| L について | 00.063±0006 | 1.60±015 |
| W | 00.031±0.004 | 0.80±010 |
| T | 00.031±0.008 | 0.80±020 |
| C について | 0.012±0008 | 0.30±020 |
|
基板の取り扱いに関する注意事項: 製品を極度に溶接した後,ボードを曲げることを超えてはいけません (参照例)
|
表面マウントバリスター溶接パラメータ:
| リフロー状態 | Pbフリーアセンブリ | ||
| 前熱 | -温度 Min (T)s ((min)) | +150°C | |
| - 最大温度 (T)s (最大)) | +200°C | ||
| -時間 (最大まで) (T)S) | 60 -180 秒 | ||
| ランプアップの平均率 (リキダステンプT)L について) 頂点まで | 3°C/秒 最大 | ||
| TS (最大)TまでL について- ランプアップ率 | 3°C/秒 最大 | ||
| リフロー | - 温度 (T)L について(リキドス) | +217°C | |
| - 時間 (最短から最短) (T)L について) | 60 -150秒 | ||
| ピーク温度 (T)P) | 260 +0/-5°C | ||
| 実際のピーク温度から5°C以内の時間 (T)P) | 20~40秒 | ||
| ランプダウン率 | 6°C/秒 最大 | ||
| 25°Cからピーク温度までの時間 (T)P) | 8分 最大 | ||
多層バリストール・キャリア・テープの寸法:
|
サイズ EIA (EIAJ) |
0603 税金 |
|
| シンボル | インチ | ミリメートル |
| A について | 0.315±0012 | 8.00±030 |
| B について | 0.138±0002 | 3.50±005 |
| C について | 0.069±0002 | 1.75±010 |
| D0 | 00.061±0002 | 1.55±005 |
| P0 | 0.157±0004 | 4.00±010 |
| P1 | 00.079±0002 | 4.00±010 |
| P2 | 00.079±0002 | 2.00±005 |
| W | 00.041±0006 | 1.05±015 |
| L について | 00.075±0006 | 1.90±015 |
| T | 00.037±0002 | 0.95±005 |
テーピングパッケージの製品数:
|
SIZE エイア (特別特別委員会 |
0603 税金 |
| 標準梱包量 (PCS/リール) | 4,000 |
