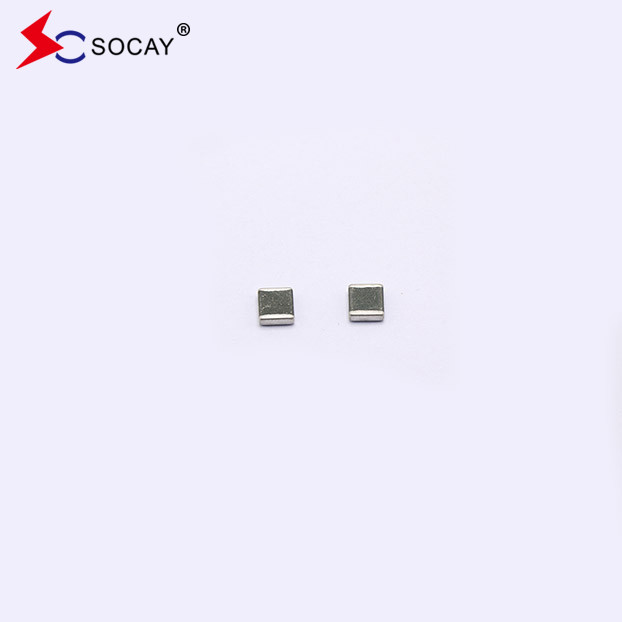

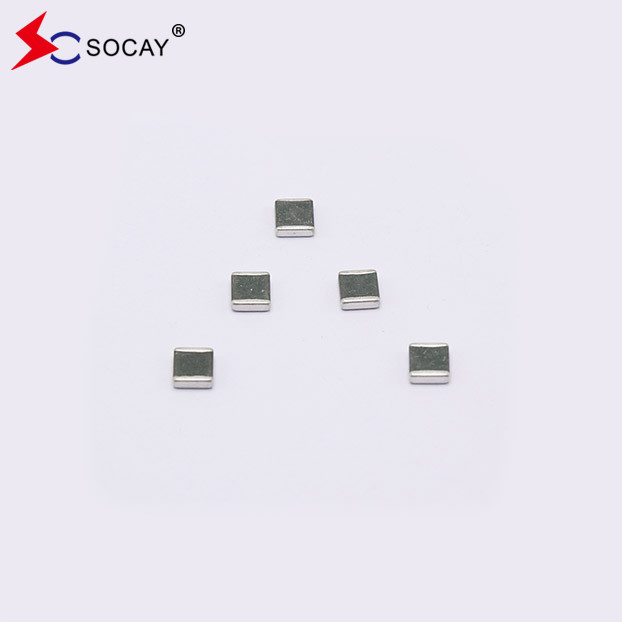

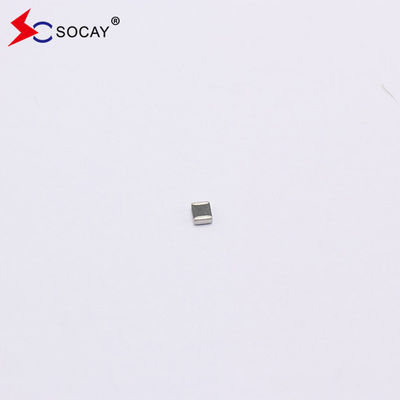

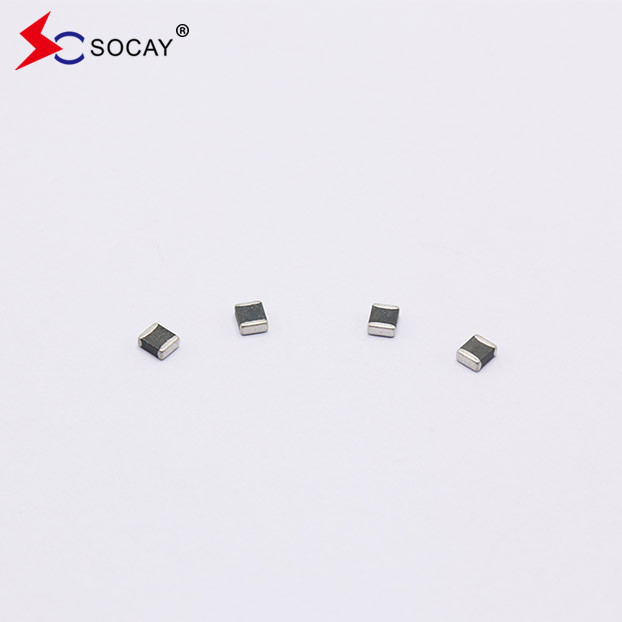

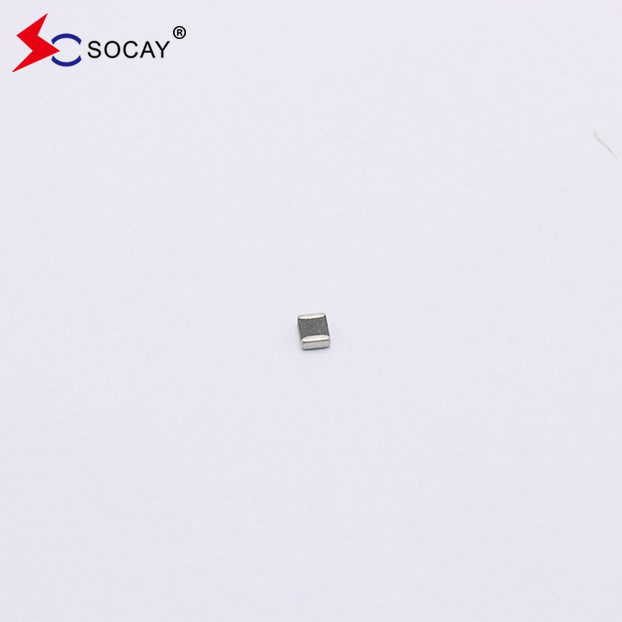

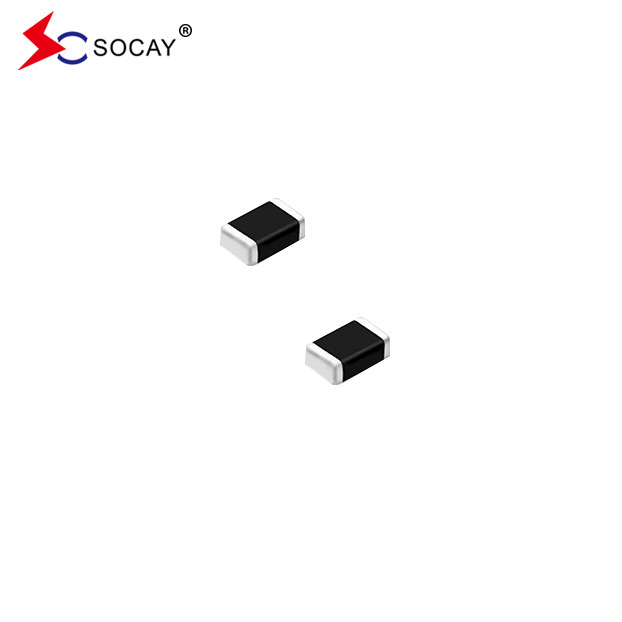

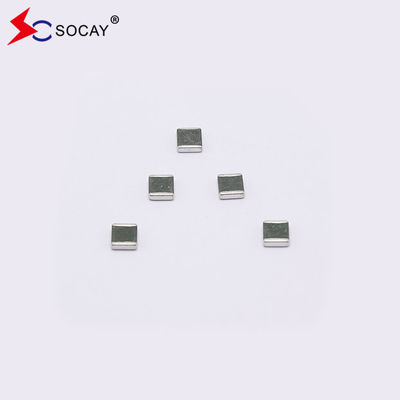

SOCAY マルチレイヤーチップ バリスター SMD0402 パッケージ SV0402E5R5G1B マックス VDC 5.5V
多層チップ・バリストール 資料表:SV0402E5R5G1B_v891.pdf
記述:
マルチレイヤー・チップ・バリストール SV0402E5R5G1Bは マルチレイヤー製造技術に基づいていますIEC 61000-4-2 または電磁コンプライアンス (EMC) に使用される他の規格に規定されているものを含む.SV0402E5R5G1Bは,通常,回路板レベルの集積回路および他のコンポーネントを保護するために適用されます.これは,ゼナーダイオードよりも広い温度範囲で動作できます.
電気特性(25±5°Cについて)
| シンボル | 最低値 | 典型的な | 最大 | 単位 |
| VDC | ほら | ほら | 5.5 | V |
| VV | 7.6 | ほら | 12 | V |
| VC | ほら | ほら | 25 | V |
| CP | ほら | 5 | ほら | pF |
VDC ワリスターが維持できる最大DC稼働電圧で,漏れ電流は10μAを超えない.
装置の電圧を1mAの直流で測定する.
VB に相当する 断熱電圧
VC ⇒ 8/20μs の波形と 1A のパルス電流で,バリストールを横断する最大ピーク電流.
CP 1MHzで0ボルトバイアス1Vrmsで測定されたデバイス容量.pFは±30%である.
多層チップ・バリストールの構造と寸法:
| サイズ (EIAJ) |
0402 (1005) |
|
| シンボル | インチ | ミリメートル |
| L について | 00.038±0005 | 0.96±012 |
| W | 00.019±0003 | 0.48±00.07 |
| T | 0.020±0004 | 0.50±010 |
| C について | 0.010±0006 | 0.25±015 |
一般的な技術データ:
| 動作温度 | -40 ~ +85°C | ||
| 貯蔵温度 | -40 ~ +85°C | ||
| 応答時間 | < 1 ns | ||
| 溶接可能性 | 245±5°C 3±1秒 | ||
| 溶接剤の溶解抵抗 | 260±5°C 10±1秒 | ||
| テーピング パッケージ 保存状態 | 貯蔵温度 | 5 ~ 40oC | |
| 相対 の 湿度 | 65%まで | ||
| 保存時間 | 最大12ヶ月 | ||
環境性能:
| ポイント | 仕様 | 試験条件 | |
| バイアス 湿度 | △VV/ VV≤ ±10 % | 90%RH,40°C,稼働電圧,1000時間 | |
| 熱ショック | △VV/ VV≤ ±10 % | -40°C から 85°C, 30 分 サイクル, 5 サイクル | |
| 全負荷電圧 | △VV/ VV≤ ±10 % | 作業電圧 85°C 1000 時間 |
テーピングパッケージの製品数:
|
SIZE エイア (特別特別委員会 |
0402 (1005) |
| 標準梱包量 (PCS/リール) | 10,000 |
