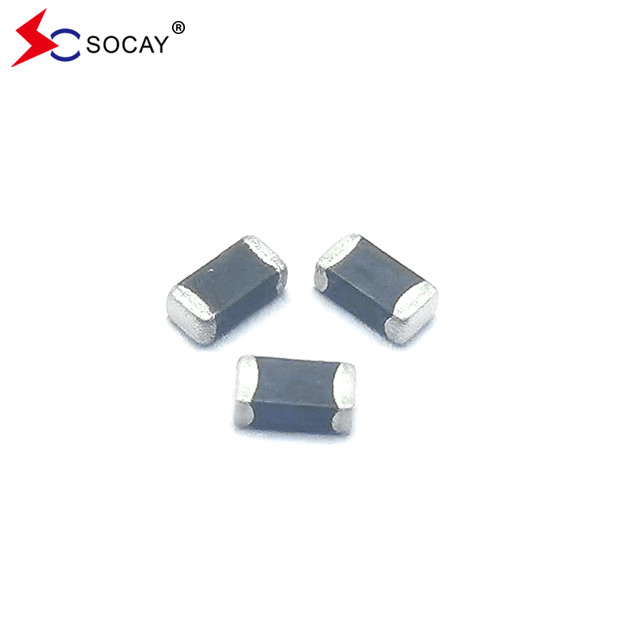

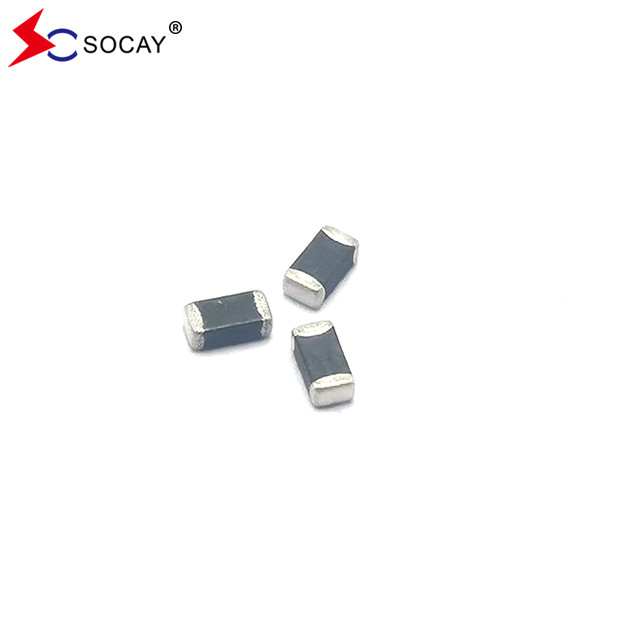

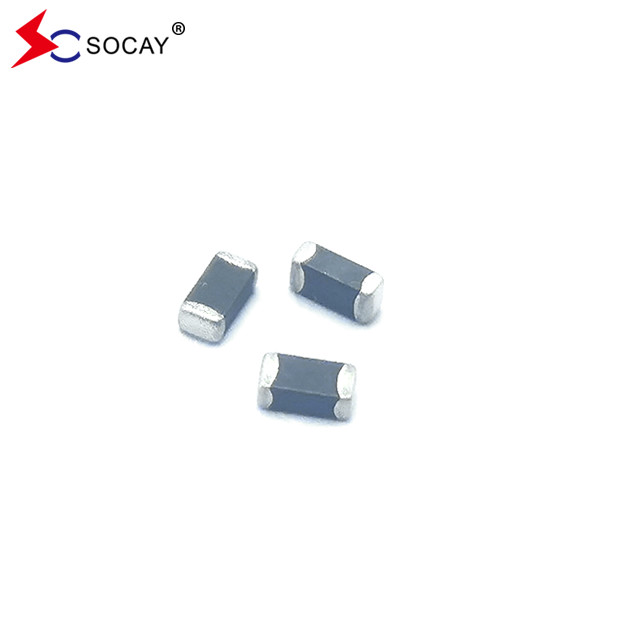

1206 マザーボードノートパソコン用多層チップバリストール SV1206N220G0A

3000PCS
MOQ
negotiable
価格
1206 マザーボードノートパソコン用多層チップバリストール SV1206N220G0A
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
部品名: 多層破片のバリスター
コンポーネント パッケージ: SMD1206
最大直流電圧: 22V
Vv (分): 26.4V
Vv (最大): 33V
ワリスターの最大ピーク電流: 72V
最高のピーク電流: 100A
最大交流電圧: 17V
ハイライト:

1206 多層チップバリストール

,

ノートブック マルチレイヤーチップ バリスター

基本情報
起源の場所: 中国広東省深セン
ブランド名: SOCAY
証明: REACH RoHS ISO
モデル番号: SV1206N220G0A
お支払配送条件
受渡し時間: 5~8営業日
製品の説明

1206 マルチレイヤーチップ バリスター SV1206N220G0A マザーボード,ノートPCのアプリケーション


多層チップバリストールデータシート:SV1206N220G0A_v2091.pdf


記述:
マルチレイヤー・チップ・バリストール SV1206N220G0Aは マルチレイヤー・製造技術に基づいていますIEC 61000-4-2 または電磁コンプライアンス (EMC) に使用される他の規格に規定されているものを含む.SV1206N220G0Aは,通常,集積回路および他のコンポーネントを回路板レベルで保護するために適用されます.これは,ゼナーダイオードよりも広い温度範囲で動作することができます.


多層チップバリストール電気特性 (25±5)°C):

シンボル 最低値 典型的な 最大 単位
VRMS ほら ほら 17 V
VDC ほら ほら 22 V
VV 26.4 ほら 33 V
VC ほら ほら 72 V
イマックス ほら ほら 100 A について
Wmax ほら ほら 0.5 W

VRMS - ワリスターが維持できる最大AC動作電圧で,漏れ電流が10μAを超えない.

VDC バリスターが維持できる最大DC稼働電圧で,漏れ電流は10μAを超えない.

VV - 1mA DC 電流で測定される装置の電圧.

VBの電圧に相当する.

VC: 8/20μs の波形と 5A のパルス電流で,バリストールを横断する最大ピーク電流.

Imax - 装置の故障なしに 8/20μs の波形で適用できる最大ピーク電流.

Wmax - 装置の故障なくして 10/1000μs の波形で消耗できる最大エネルギー.







多層チップバリストール特徴:

  • 直角形,ハイブリッド集積回路または印刷回路表面マウント部品のサイズシリーズ化
  • 表面のマウント技術に特に適しています. 厳格な要求の溶接熱への耐性
  • 迅速な応答 (<1ns)
  • 低流出電流,低圧圧
  • リフロー,波溶接,熱気手溶接に適しています



多層チップバリストール応用:

  • マザーボード,ノートブック,携帯電話,PDA,ハンドヘルドデバイス,DSC,DV,スキャナー,セットトップボックスなど
  • プッシュボタン,電源線,低周波の単線超電圧保護に適しています




多層チップバリストール 構造と寸法
1206 マザーボードノートパソコン用多層チップバリストール SV1206N220G0A 0

サイズ (EIAJ) 長さ (L) 幅 (W) 厚さ (T)
  インチ ミリメートル インチ ミリメートル インチ ミリメートル
1206 (3216) 0.126±0012 3.20±030 00.063±0012 1.60±030 0.071 マックス 1.80 マックス









多層チップバリストール IR溶接:



急速な加熱,部分加熱,または急速な冷却は,簡単に部品の欠陥を引き起こします.したがって,予熱と段階的な冷却プロセスを提案します.IR溶接は,制御された加熱速度と溶接液の時間により最も高い出力を有します.溶接過程で,溶接器は,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接したときに,溶接器が溶接器が溶接器に溶接したときに,溶接器が溶接器に溶接器に溶接したときに,溶接器が溶接器に溶接したときに,溶接器が溶接器に溶接したときに,溶接器が溶接器に溶接し,溶接器が溶接器に溶接したときに,溶接器が溶接器に溶接し,溶接器が溶接器が溶接し,溶接器が溶液が溶接し,溶液が溶接し,熱ショックを最小限にするために,溶接ピーク温度100度以内に予備熱は不可欠です.








溶接の推奨事項:

1206 マザーボードノートパソコン用多層チップバリストール SV1206N220G0A 1

  • 前熱する
    • 温度上昇速度は2~4 °C / sであると提案されています
    • 適正な予熱時間は60秒から120秒です.
  • 暖房
    • 熱度が急上昇すると 溶接能力が悪化する可能性があります
    • パイル温度を215 °Cから225 °Cの範囲に設定する.
  • 冷却
    • ゆっくり冷却する際には注意してください.それは部品の位置変化を引き起こす可能性があります.







多層チップバリストール 環境問題&信頼性試験:

特徴 試験方法と説明
高温保存 試料は,加重なしの温度調節浴で1000±2時間125±2°Cに晒し,その後1〜2時間室温と湿度で保管する.ワリスターの電圧の変化は10%以内である.
温度サイクル 指定温度の温度サイクルを5回繰り返し,室温と湿度で1〜2時間保存する.ワリスターの電圧の変化は10%以内で,機械的な損傷を検査しなければならない.. ステップ 温度 期間
    1 -40±3°C 30分±3時間
    2 室温 1~2時間
    3 125±2°C 30分±3時間
    4 室温 1~2時間
高温 負荷 試料は,最大許容電圧を85°Cで1000時間連続的に適用した後,室温と湿度で1時間または1時間保存しなければならない.バリスター電圧の変化が10%以内である.

湿気熱負荷/

湿度負荷

試料は40°C,90~95%RHの環境にかけられ,最大許容電圧を1000時間適用し,1〜2時間室温と湿度で保管する必要があります.ワリスターの電圧の変化は10%以内である.
低温 貯蔵 試料を−40°Cで,負荷なしで1000時間放置し,室温で1~2時間保管する.バリストールの電圧の変化は10%以内である.





テーピングパッケージの製品数:

SIZE エイア(特別特別委員会

1206

(3216)

標準梱包量 (PCS/リール) 3,000





1206 マザーボードノートパソコン用多層チップバリストール SV1206N220G0A 2
