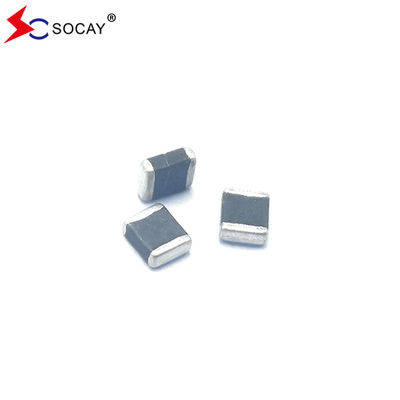

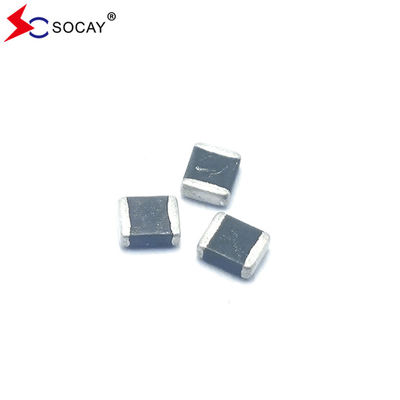

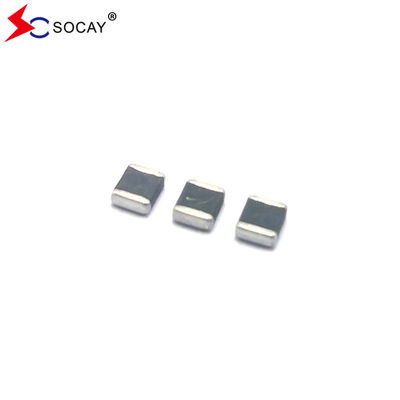

1210型 SMD 亜鉛酸化バリスター SV1210N470G0A SOCAY 原廠供給
SMD 亜鉛酸化物バリストールデータシート:SV1210N470G0A_v2091.pdf
記述:
SMD 亜鉛酸化バリストル SV1210N470G0Aは,多層製造技術に基づいています.これらのコンポーネントは,様々な一時的な出来事を抑制するように設計されています.IEC 61000-4-2 または電磁コンプライアンス (EMC) に使用される他の規格に規定されているものを含む.SV1210N470G0Aは,通常,集積回路および他のコンポーネントを回路板レベルで保護するために適用されます.これは,ゼナーダイオードよりも広い温度範囲で動作することができます.
SMD 亜鉛酸化物バリストール電気特性 (25±5)°C):
| シンボル | 最低値 | 典型的な | 最大 | 単位 |
| VRMS | ほら | ほら | 37 | V |
| VDC | ほら | ほら | 47 | V |
| VV | 56.4 | ほら | 70.5 | V |
| VC | ほら | ほら | 155 | V |
| イマックス | ほら | ほら | 250 | A について |
| Wmax | ほら | ほら | 0.8 | J |
VRMS -SMD 亜鉛酸化物バリストールワリスターが維持できる最大交流電圧であり,漏れ電流が10μAを超えない.
VDC バリスターが維持できる最大DC稼働電圧で,漏れ電流は10μAを超えない.
VV - 1mA DC 電流で測定される装置の電圧.
VBの電圧に相当する.
VC: 8/20μs の波形と 5A のパルス電流で,バリストールを横断する最大ピーク電流.
Imax - 装置の故障なしに 8/20μs の波形で適用できる最大ピーク電流.
Wmax - 装置の故障なくして 10/1000μs の波形で消耗できる最大エネルギー.
SMD 亜鉛酸化物バリストールF について特徴:
|
SMD 亜鉛酸化物バリストールA について応用:
|
SMD 亜鉛酸化物バリストールC について指示書と寸法:
| サイズ (EIAJ) | 長さ (L) | 幅 (W) | 厚さ (T) | |||
| インチ | ミリメートル | インチ | ミリメートル | インチ | ミリメートル | |
| 1210 (3225) | 0.126±0012 | 3.20±030 | 0.098±0012 | 2.50±030 | 0.098 マックス | 2.50 マックス |
一般的な技術データ:
| 動作温度 | -55~125°C |
| 貯蔵温度 | -55~150°C |
| 応答時間 | < 1 ns |
| 溶接可能性 | 245±5°C 3±1秒 |
| 溶接剤の溶解抵抗性 | 260±5°C 10±1秒 |
溶接の推奨事項:
|
テーピングパッケージの製品数:
| SIZE エイア(特別特別委員会 |
1210 (3225) |
| 標準梱包量 (PCS/リール) | 3,000 |
