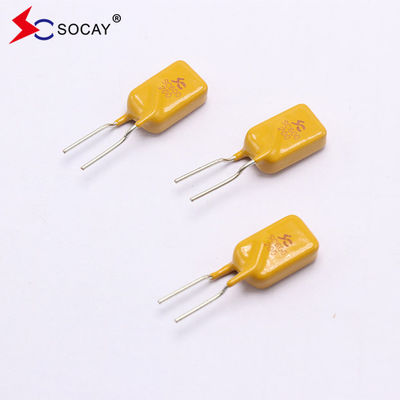

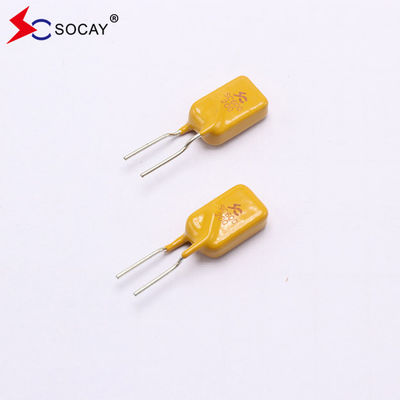

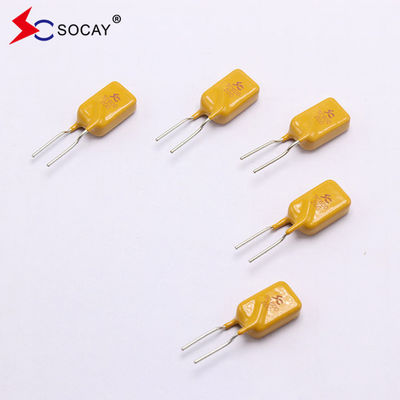

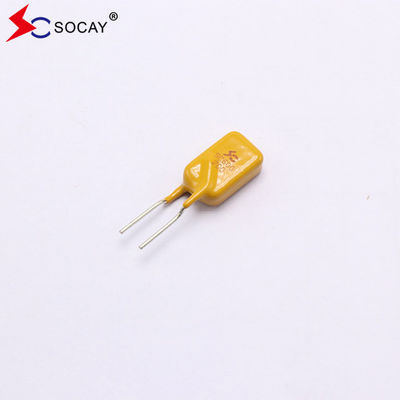

SC600シリーズ PPTC リセット可能ファイューズ SC600-200SW0D 迅速な配送時間
PPTC リセット可能なファイズわかったデータシート:SC600-200SW0D_v98 試聴する1.pdf
電気パラメータ:
| 部分番号 | 私は待って(A) | 私は旅行(A) |
Vマックス (Vdc) |
私はマックス (A) |
Pdタイプ (W) |
最長時間 トリップへ |
R存在 | |||
| リセット可能なポリマーPPTC |
流動 (A) |
時間 (S) |
Rミニ (Ω) |
Rマックス (Ω) |
R1マックス (Ω) |
|||||
|
SC600-200SW0D |
0.20 | 0.40 | 400 | 3.0 | 1.5 | 1.0 | 10.0 | 5.0 | 9.0 | 14.0 |
|
私は待って= PPTC リセット可能なシューズ・ストップ電流: 25°Cの静かな空気で装置が起動しない最大電流. 私は旅行= PPTC リセット可能なシューズ・トリップ電流:装置が常に25°Cで空気を保持する最小電流. Vマックス= 最大電圧装置は,電流で損傷を受けずに耐える. 私はマックス= 定位電圧では,最大故障電流装置が損傷を受けずに耐える. T旅行=割り当てられた電流で最大トリップ時間 (s) Pタイプ= 典型的な電力消耗: 状態の空気環境で装置が消耗する典型的な電力量. Rミニ= PPTC リセット可能なファイズ 起動前の25°Cで装置の最小抵抗 Rマックス= 起動前の25°Cでの装置の最大抵抗 R1マックス= 装置の最大抵抗 25°Cで,起動後1時間で測定される. 注意: 指定された指定値を超えた操作は,損傷や可能アーチおよび炎を引き起こす可能性があります. |
||||||||||
PPTC リセット可能なシューズの特性:
|
u RoHS に準拠し,ハロゲンを含まない u 放射性鉛付き装置 u 耐火性エポキシポリマー製の固められた隔熱材料が UL94V-0要件を満たす u PPTC リセット可能なシューズ 動作電流: 0.20A 最大電圧: 400Vdc 動作温度: -40°C から +85°C |
PPTC リセット可能なシューズアプリケーション:
|
u USBハブ,ポート,周辺機器 u 電源ポート u IEEE1394 ポート u モーター保護 u コンピュータと周辺機器 u 一般電子機器 |
温室温室温室温室温室待って(A)
| 周囲の動作温度 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| 減少率 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
試験手順と要件:
| テスト | 試験条件 | 受け入れ/拒否基準 |
| 抵抗力 | 静かな空気中に @25±2°C | Rmin≤R≤Rmax |
| 保持電流 | 60分 静かな空気で 25±2°C | 旅行は無い |
| 旅 の 時 | 指定電流,Vmax,25±2°C | T≤最大移動時間 |
| 旅行 ライフ サイクル | Vmax,IMAX100サイクル | 弧や燃焼がない |
| 旅 の 忍耐 | Vmax,24時間 | 弧や燃焼がない |
PPTC リセット可能なファイジの物理仕様:
| 鉛材料 |
0.03-1.85A 銅製チラシ鋼 2.50−5.00A 青銅 |
| 溶接特性 | MIL-STD-202,方法208Eによる溶接能力 |
| 隔熱材料 | 耐火性エポキシポリマーは UL 94V-0 の要件を満たしています. |
| 装置のラベル | 指定電流,電圧,電流と表示される |
PPTC リセット可能なシューズパッケージの量:
| 部分番号 | 量 (pcs/reel) |
|
SC600-200SW0D |
500 |
