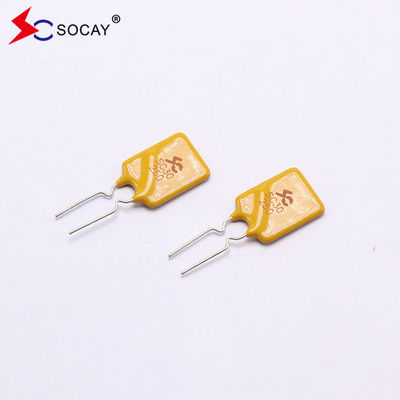

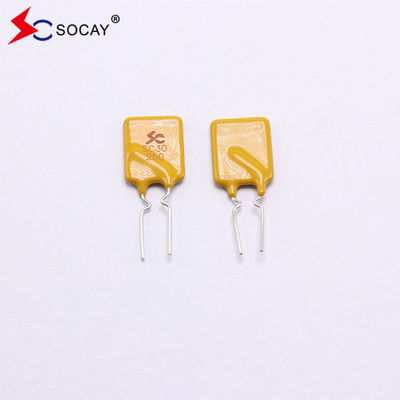

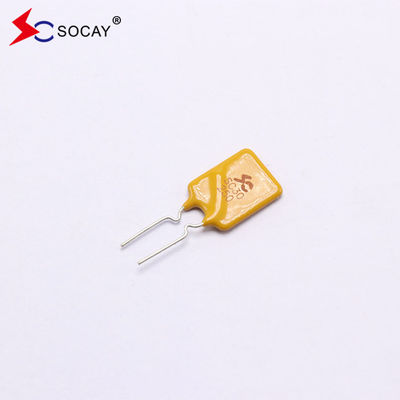

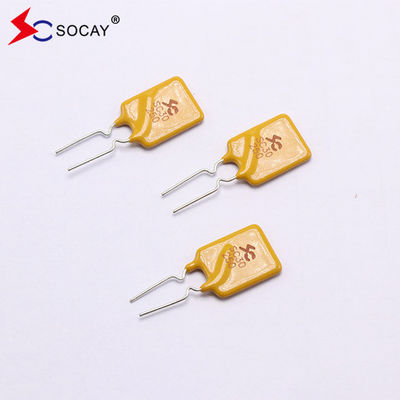

SC30-250SW0D 2.5A PPTC リセット可能なシューズ 最大電圧30Vdc UL94V-0要件を満たす
データシート:SC30-250SW0D_v962.pdf
電気パラメータ:
| 部分番号 | (A) 保持する | I トリップ (A) |
V最大 (Vdc) |
マックス (A) |
Pdタイプ (W) |
最長時間 トリップへ |
抵抗力 | |||
|
流動 (A) |
時間 (S) |
R 分 (Ω) |
R 最大 (Ω) |
R1最大 (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
|
||||||||||
完全なデータシートや詳細情報が必要な場合は,ご連絡ください.
復元可能なシューズの製品特性:
ポリマー・リセット可能ファイューズと通常のファイューズの最も明らかな違いは,リセット可能な特性です. どちらも過電源保護を提供できるが,ポリマーのリセット可能なファイューズは多重電流保護を提供できるが,通常のファイューズは回路が適切に機能するために吹き飛ばされると交換する必要があります.過剰に熱し湿った環境では,ポリマーリセット可能なシューズのいくつかの特徴が損傷することがあります.ポリマーリセット可能なファイジの寿命は無制限と考えられる.
リセット可能なシューズの選択:
PPTCを選択する際には,一般的に以下の原則を遵守し,適切なモデルをラインの最大稼働電圧Vに基づいて選択する必要があります.通常の稼働電流 I, 障害電流 IF と 最大環境温度 TMAX. 最大環境温度 TMAX で,次の条件を満たす:
1維持電流 IH の選択:維持電流 IH は,動作電流 I よりわずかに大きい.
2. 障害電流IFの選択: 障害電流IFは,トリガー電流ITよりも大きく,最大電流Imaxよりも小さくなければならない.
3最大電圧Vmax: 最大電圧Vmaxは,ラインの稼働電圧よりも大きい.PPTCを選択する際には,稼働温度を考慮し,低下させなければならない.
温室温室温室温室温室待って(A)
| 周囲の動作温度 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| 減少率 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
試験手順と要件:
| テスト | 試験条件 | 受け入れ/拒否基準 |
| 抵抗力 | 静かな空気中に @25±2°C | Rmin≤R≤Rmax |
| 保持電流 | 60分 静かな空気で 25±2°C | 旅行は無い |
| 旅 の 時 | 指定電流,Vmax,25±2°C | T≤最大移動時間 |
| 旅行 ライフ サイクル | Vmax,IMAX100サイクル | 弧や燃焼がない |
| 旅 の 忍耐 | Vmax,24時間 | 弧や燃焼がない |
物理仕様:
| 鉛材料 |
0.03-1.85A 銅製チラシ鋼 2.50−5.00A 青銅 |
| 溶接特性 | MIL-STD-202,方法208Eによる溶接能力 |
| 隔熱材料 | 耐火性エポキシポリマーは UL 94V-0 の要件を満たしています. |
| 装置のラベル | 指定電流,電圧,電流と表示される |
梱包量:
| 部分番号 | 量 (pcs/reel) |
| SC30-250SW0D | 1000 |
適用する
デジタル製品 カメラ 携帯電話 フォトフレーム コントロールパネル 玩具 LCD 電源
通信機器,セキュリティ製品,オーディオ,コンバーター.ほぼすべての低電圧電源製品,雷保護パッケージなどで使用されています.
