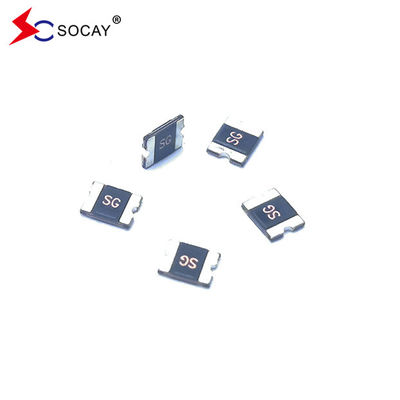

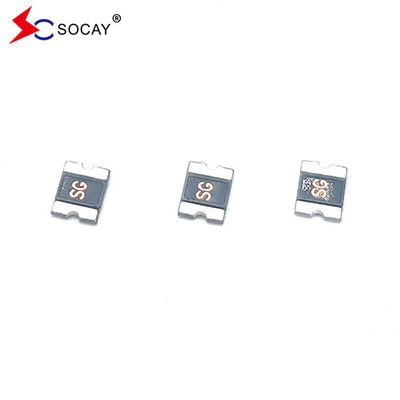

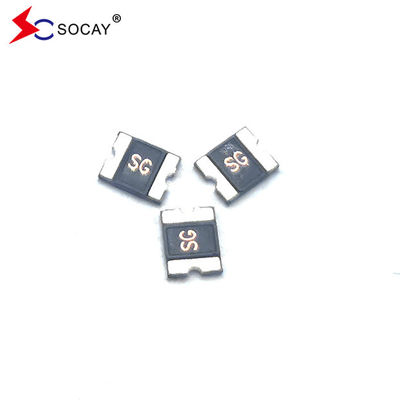

SMD リセット可能なPPTC SCF050-1210RB 保持電流0.5A 定電圧16V最大電源0.6W
データシート:SCF1210RBシリーズ_v23051.pdf
| 部分番号 | 保持電流 | トリップ・現在の | 定位電圧 | 最大電流 | 典型 的 な 力 |
最長時間 トリップへ |
抵抗力 | ||
| 私は待って(A) | 私は旅行(A) |
Vマックス (Vdc) |
私はマックス (A) |
Pタイプ (W) |
流動 (A) |
時間 (セック) |
Rミニ (Ω) |
R1最大 (Ω) |
|
| SCF005-1210RB | 0.05 | 0.15 | 60.0 | 100 | 0.6 | 0.25 | 1.50 | 2.800 | 50.00 |
| SCF010-1210RB | 0.10 | 0.30 | 60.0 | 100 | 0.6 | 0.50 | 0.60 | 0.800 | 15.00 |
| SCF020-1210RB | 0.20 | 0.40 | 30.0 | 100 | 0.6 | 8.0 | 0.02 | 0.400 | 5.000 |
| SCF035-1210RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| SCF035-30-1210RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| SCF050-1210RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.0 | 0.10 | 0.180 | 0.900 |
| SCF075-1210RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.400 |
| SCF075-24-1210RB | 0.75 | 1.50 | 24.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.450 |
| SCF110-1210RB | 1.10 | 2.20 | 6.0 | 100 | 0.6 | 8.0 | 0.30 | 0.050 | 0.210 |
| SCF110-16-1210RB | 1.10 | 2.20 | 16.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF150-1210RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.0 | 0.50 | 0.030 | 0.110 |
| SCF150-16-1210RB | 1.50 | 3.00 | 16.0 | 100 | 0.6 | 8.0 | 0.50 | 0.030 | 0.160 |
| SCF175-1210RB | 1.75 | 3.50 | 6.0 | 100 | 0.8 | 8.0 | 0.60 | 0.020 | 0.080 |
| SCF200-1210RB | 2.00 | 4.00 | 6.0 | 100 | 0.8 | 8.0 | 1.00 | 0.015 | 0.070 |
|
私は 待って= ストレート保持. 最大の電流装置は25で起動しない°C静かな空気 私は 旅行= トリップ・電流.装置が常に25でトリップする最小電流°C静かな空気 V マックス= 装置の最大稼働電圧は,定数電流 (Imax) で損傷を受けずに耐える. 私は マックス= 障害電流の最大値は,定位電圧 (Vmax) において,デバイスが損傷を受けずに耐える. P dタイプ= 装置が起動状態にあるときの最大電源消耗時間 25°C定位電圧で静止した空気環境 R ミニ= 最低額 25でトリップする前の装置抵抗°C. R 1最大= 装置の最大抵抗は,リフロー後1時間で測定される. |
|||||||||
特徴:
|
u RoHS に準拠し,ハロゲンフリー u 速度の上昇, 1210 寸法, 表面に設置可能, 固体状態 u 動作電流:0.05A ~ 2.00A u 最大電圧: 6V~60Vdc u 動作温度: -40°C ~ + 85°C
|
| テストポイント | 試験条件 | 受け入れろ / 拒否する基準 |
| 抵抗力 | 静かな空気中に @ 25°C | Rミニ≤R≤R1マックス |
| 旅 の 時 | 指定電流,Vマックス, 25°C | T≤最大移動時間 |
| 保持電流 | 30分,IでH | 旅行は無い |
| 旅行 ライフ サイクル | Vマックス私はマックス,100サイクル | 弧や燃焼がない |
| 旅 の 忍耐 | Vマックス1時間 | 弧や燃焼がない |
| モデル | 最大環境動作温度 (°C) | ||||||||
| -40歳 | -20歳 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-1210RB | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| SCF010-1210RB | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.05 |
| SCF020-1210RB | 0.29 | 0.26 | 0.22 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| SCF035-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| SCF035-30-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| SCF050-1210RB | 0.76 | 0.67 | 0.58 | 0.50 | 0.43 | 0.40 | 0.36 | 0.32 | 0.28 |
| SCF075-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF075-24-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF110-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF110-16-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF150-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF150-16-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF175-1210RB | 2.45 | 2.22 | 2.01 | 1.75 | 1.45 | 1.26 | 1.10 | 0.98 | 0.80 |
| SCF200-1210RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| 部分番号 | 量 | 部分番号 | 量 |
| SCF005-1210RB | 4000 PCS | SCF075-24-1210RB | 4000 PCS |
| SCF010-1210RB | 4000 PCS | SCF110-1210RB | 4000 PCS |
| SCF020-1210RB | 4000 PCS | SCF110-16-1210RB | 4000 PCS |
| SCF035-1210RB | 4000 PCS | SCF150-1210RB | 4000 PCS |
| SCF035-30-1210RB | 4000 PCS | SCF150-16-1210RB | 3000 PCS |
| SCF050-1210RB | 4000 PCS | SCF175-1210RB | 4000 PCS |
| SCF075-1210RB | 4000 PCS | SCF200-1210RB | 4000 PCS |
