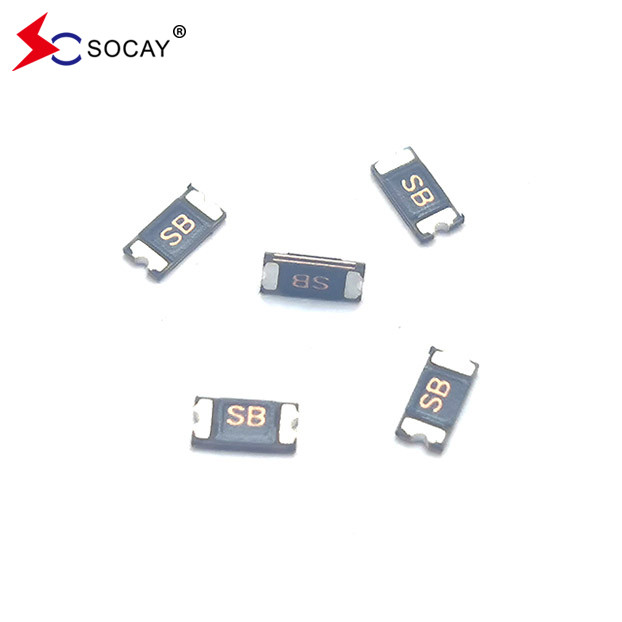

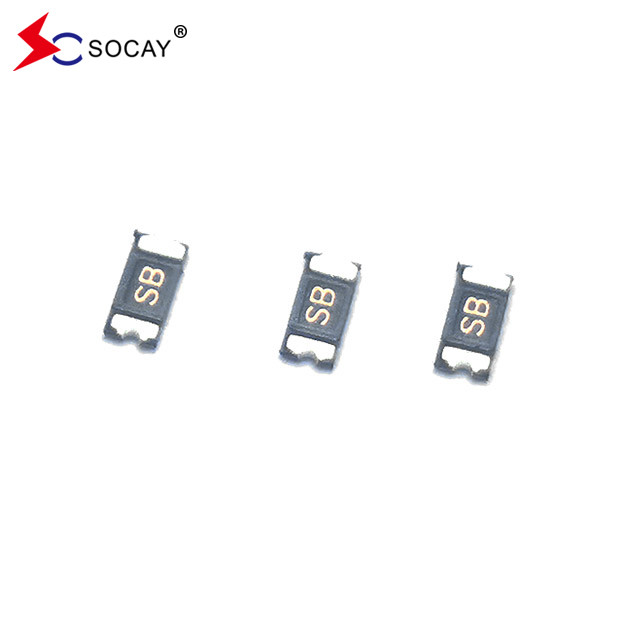

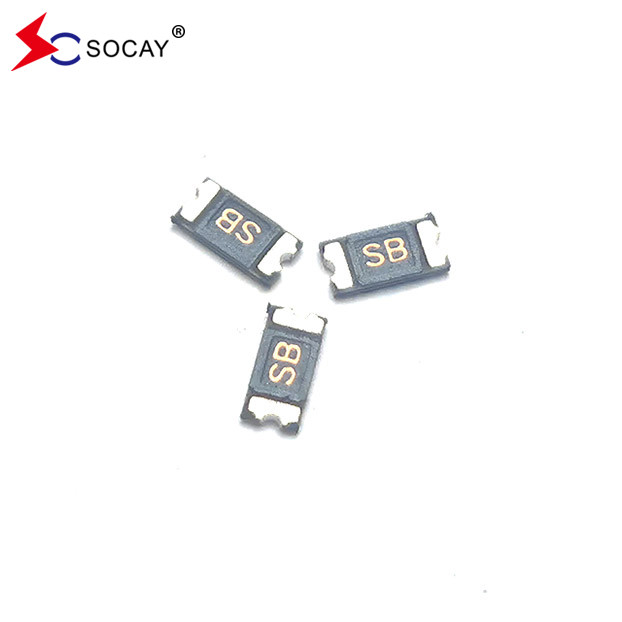

原廠供給 24V 再設定可ファイューズ PPTC SCF035-24-1206RB SMD1206 パッケージ Imax 100A
データシート:SCF1206RBシリーズ_v22071.pdf
| 部分番号 | 保持電流 | トリップ・現在の | 定位電圧 | 最大電流 | 典型 的 な 力 |
最長時間 トリップへ |
抵抗力 | ||
| 私は待って(A) | 私は旅行(A) |
Vマックス (Vdc) |
私はマックス (A) |
Pタイプ (W) |
流動 (A) |
時間 (セック) |
Rミニ (Ω) |
R1最大 (Ω) |
|
| SCF005-1206RB | 0.05 | 0.15 | 60.0 | 100 | 0.4 | 0.25 | 1.50 | 3.600 | 50.00 |
| SCF010-1206RB | 0.10 | 0.25 | 60.0 | 100 | 0.4 | 0.50 | 1.00 | 1.600 | 15.00 |
| SCF012-1206RB | 0.12 | 0.29 | 30.0 | 100 | 0.4 | 1.00 | 0.20 | 1.350 | 12.00 |
| SCF016-1206RB | 0.16 | 0.37 | 30.0 | 100 | 0.4 | 1.00 | 0.30 | 1.000 | 6.000 |
| SCF020-1206RB | 0.20 | 0.46 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF020-30-1206RB | 0.20 | 0.46 | 30.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF025-24-1206RB | 0.25 | 0.50 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF025-1206RB | 0.25 | 0.50 | 16.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF030-1206RB | 0.30 | 0.65 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 2.000 |
| SCF035-1206RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.300 |
| SCF035-24-1206RB | 0.35 | 0.75 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| SCF035-30-1206RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| SCF050-1206RB | 0.50 | 1.00 | 6.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| SCF050-13.2-1206RB | 0.50 | 1.00 | 13.2 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| SCF050-16-1206RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 1.000 |
| SCF050-24-1206RB | 0.50 | 1.00 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.750 |
| SCF075-1206RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF075-13.2-1206RB | 0.75 | 1.50 | 13.2 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF075-16-1206RB | 0.75 | 1.50 | 16.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF100-1206RB | 1.00 | 1.80 | 6.0 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF100-13.2-1206RB | 1.00 | 1.80 | 13.2 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF110-1206RB | 1.10 | 1.80 | 8.0 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.230 |
| SCF110-16-1206RB | 1.10 | 1.80 | 16 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.260 |
| SCF150-1206RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF150-12-1206RB | 1.50 | 3.00 | 12.0 | 40 | 0.6 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF200-1206RB | 2.00 | 3.50 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.018 | 0.080 |
|
私は 待って= ストレート保持. 最大の電流装置は25で起動しない°C静かな空気 私は 旅行= トリップ・電流.装置が常に25でトリップする最小電流°C静かな空気 V マックス= 装置の最大稼働電圧は,定数電流 (Imax) で損傷を受けずに耐える. 私は マックス= 障害電流の最大値は,定位電圧 (Vmax) において,デバイスが損傷を受けずに耐える. P dタイプ= 装置が起動状態にあるときの最大電源消耗時間 25°C定位電圧で静止した空気環境 R ミニ= 25 でトリップする前の装置の最小抵抗°C. R 1最大= 装置の最大抵抗は,リフロー後1時間で測定される. |
|||||||||
特徴:
|
u RoHS に準拠し,ハロゲンフリー u 速くなれる 1206 寸法 表面に設置できる 固体状態 u 動作電流:0.05A ~ 2.00A u 最大電圧: 6V~60Vdc u 動作温度: -40°C ~ + 85°C
|
| テストポイント | 試験条件 | 受け入れろ / 拒否する基準 |
| 抵抗力 | 静かな空気中に @ 25°C | Rミニ≤R≤R1マックス |
| 旅 の 時 | 指定電流,Vマックス, 25°C | T≤最大移動時間 |
| 保持電流 | 30分,IでH | 旅行は無い |
| 旅行 ライフ サイクル | Vマックス私はマックス,100サイクル | 弧や燃焼がない |
| 旅 の 忍耐 | Vマックス1時間 | 弧や燃焼がない |
| テストポイント | 試験条件 | 抵抗の変化 |
| 消極 的 な 老化 | 85°C,1000時間 | ±10% |
| 湿度 衰え | 85°C/85%RH.100時間 | ±5% |
| 熱ショック |
MIL-STD-202,方法 107G +85°C/-40°C 20回 |
±33%の典型的な抵抗変化 |
| 溶媒耐性 | MIL-STD-202,方法 215 | 変更なし |
| 振動 | ML-STD-883C 試験条件A | 変更なし |
| モデル | 最大環境動作温度 (°C) | ||||||||
| -40歳 | -20歳 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-1206RB | 0.09 | 0.08 | 0.06 | 0.05 | 0.04 | 0.036 | 0.033 | 0.029 | 0.02 |
| SCF010-1206RB | 0.18 | 0.16 | 0.12 | 0.10 | 0.08 | 0.072 | 0.066 | 0.058 | 0.04 |
| SCF012-1206RB | 0.216 | 0.192 | 0.144 | 0.120 | 0.096 | 0.086 | 0.079 | 0.070 | 0.048 |
| SCF016-1206RB | 0.288 | 0.256 | 0.192 | 0.160 | 0.128 | 0.115 | 0.106 | 0.093 | 0.064 |
| SCF020-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF020-30-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF025-24-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF025-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF030-1206RB | 0.444 | 0.396 | 0.348 | 0.30 | 0.264 | 0.24 | 0.204 | 0.18 | 0.144 |
| SCF035-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF035-24-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF035-30-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF050-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-13.2-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-16-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-24-1206RB | 0.639 | 0.576 | 0.513 | 0.50 | 0.378 | 0.351 | 0.315 | 0.279 | 0.225 |
| SCF075-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF075-13.2-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF075-16-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF100-1206RB | 1.45 | 1.31 | 1.15 | 1.00 | 0.84 | 0.77 | 0.69 | 0.61 | 0.48 |
| SCF100-13.2-1206RB | 1.305 | 1.179 | 1.035 | 1.00 | 0.756 | 0.693 | 0.621 | 0.549 | 0.432 |
| SCF110-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF110-16-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF150-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF150-12-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF200-1206RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| 部分番号 | 量 | 部分番号 | 量 |
| SCF005-1206RB | 3500 PCS | SCF050-24-1206RB | 3500 PCS |
| SCF010-1206RB | 3500 PCS | SCF075-1206RB | 5000 PCS |
| SCF012-1206RB | 3500 PCS | SCF075-13.2-1206RB | 5000 PCS |
| SCF016-1206RB | 5000 PCS | SCF075-16-1206RB | 3500 PCS |
| SCF020-1206RB | 5000 PCS | SCF100-1206RB | 5000 PCS |
| SCF020-30-1206RB | 5000 PCS | SCF100-13.2-1206RB | 3500 PCS |
| SCF025-1206RB | 5000 PCS | SCF110-1206RB | 5000 PCS |
| SCF025-24-1206RB | 5000 PCS | SCF110-16-1206RB | 3500 PCS |
| SCF030-1206RB | 5000 PCS | SCF150-1206RB | 3500 PCS |
| SCF035-1206RB | 5000 PCS | SCF150-12-1206RB | 3500 PCS |
| SCF035-24-1206RB | 3500 PCS | SCF200-1206RB | 3500 PCS |
| SCF035-30-1206RB | 3500 PCS | - そうだ | - そうだ |
| SCF050-1206RB | 5000 PCS | - そうだ | - そうだ |
| SCF050-13.2-1206RB | 5000 PCS | - そうだ | - そうだ |
| SCF050-16-1206RB | 5000 PCS | - そうだ | - そうだ |
