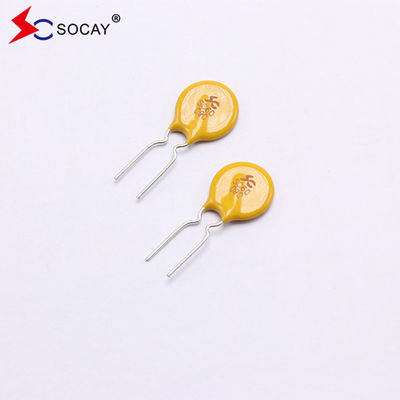

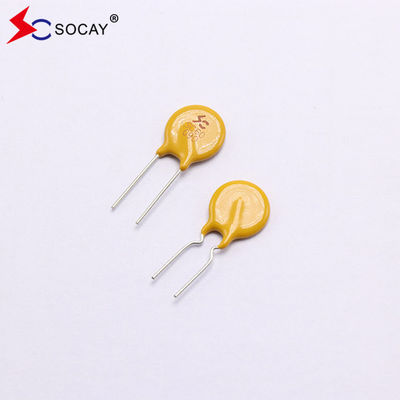

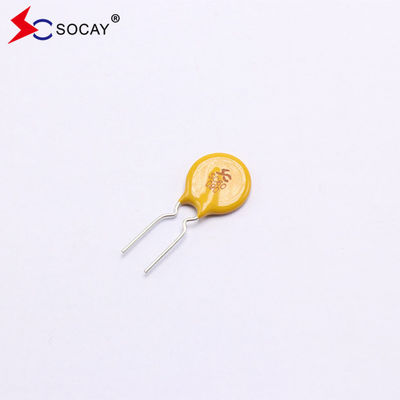

半径鉛PPTCリセット可能ファイューズ SC60-090CW0D I 保持 0.9A 最大電圧 60Vdc
PPTC リセット可能なファイューズ DATASHEET:SC60-090CW0D_v962.pdf
選択方法
1"固有値 (保持電流) >回路内の正規電流 Vmax ≥回路内の正規電圧,環境温度.
2"顧客による稼働電流を温度係数 ≤ 製品による稼働電流で割る"
電気パラメータ:
| 部分番号 | 私は待って(A) | 私は旅行(A) |
Vマックス (Vdc) |
私はマックス (A) |
Pdタイプ (W) |
最長時間 トリップへ |
R存在 | |||
| PPTC リセット可能なファイズ |
流動 (A) |
時間 (S) |
Rミニ (Ω) |
Rマックス (Ω) |
R1マックス (Ω) |
|||||
| SC60-090CW0D | 0.90 | 1.80 | 60 | 40 | 1.00 | 4.5 | 10.0 | 0.20 | 0.31 | 0.47 |
PPTCポリマーの正温系数式熱istor (リセット可能なファイズ) の特性
> 電流と温度に敏感で,電流と温度が上昇するにつれて抵抗が増加します.
> PPTC ポリマー 陽性温度系数 (リセット可能なシューズ) の反応速度は 遅く,通常 数十ミリ秒,あるいは数秒です.そして,電流はPPTCポリマーの正温系数温度サーミストール (リセット可能なシューズ) を通過しない関連性
> 自動回復特性があり,指定使用範囲内の回路で繰り返し使用できます.
> PPTCポリマーの正温系数熱電極 (リセット可能なシューズ) は,回路の通常の作業条件下で抵抗値が低く,回路にほとんど影響しない.
> 使用するとPPTCポリマーの正温度係数 (リセット可能なシューズ) のサーキットに連続接続されます.
> 私たちのPPTCポリマーの正温系数サーミストール (リセット可能なフィューズ) 製品は,電流を30mA~14Aと最大耐電圧を5V~600Vを維持します.
PPTC リセット可能なシューズアプリケーション:
|
u USBハブ,ポート,周辺機器 u 電源ポート u IEEE1394 ポート u モーター保護 u コンピュータと周辺機器 u 一般電子機器 |
温室温室温室温室温室待って(A)
| 周囲の動作温度 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| 減少率 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
試験手順と要件:
| テスト | 試験条件 | 受け入れ/拒否基準 |
| 抵抗力 | 静かな空気中に @25±2°C | Rmin≤R≤Rmax |
| 保持電流 | 60分 静かな空気で 25±2°C | 旅行は無い |
| 旅 の 時 | 指定電流,Vmax,25±2°C | T≤最大移動時間 |
| 旅行 ライフ サイクル | Vmax,IMAX100サイクル | 弧や燃焼がない |
| 旅 の 忍耐 | Vmax,24時間 | 弧や燃焼がない |
PPTC リセット可能なファイジの物理仕様:
| 鉛材料 |
0.03-1.85A 銅製チラシ鋼 2.50−5.00A 青銅 |
| 溶接特性 | MIL-STD-202,方法208Eによる溶接能力 |
| 隔熱材料 | 耐火性エポキシポリマーは UL 94V-0 の要件を満たしています. |
| 装置のラベル | 指定電流,電圧,電流と表示される |
PPTC リセット可能なシューズパッケージの量:
| 部分番号 | 量 (pcs/reel) |
|
SC60-090CW0D |
1000 |
申請
デジタル製品 カメラ 携帯電話 フォトフレーム コントロールパネル 玩具 LCD 電源 通信機器 セキュリティ製品 オーディオ 変換機それはほとんどすべての低電圧電源製品に使用されています防雷パックなど
