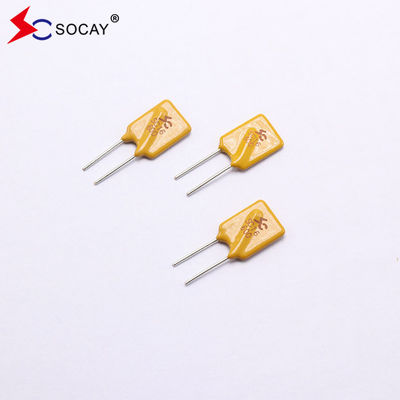

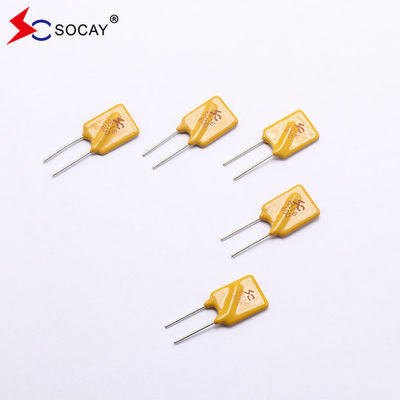

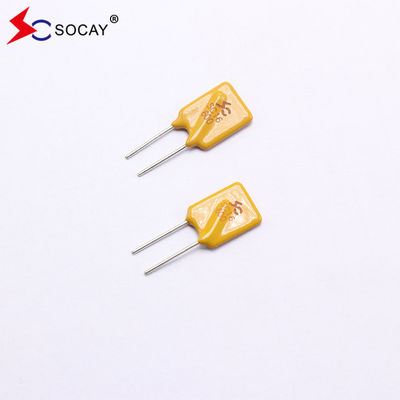

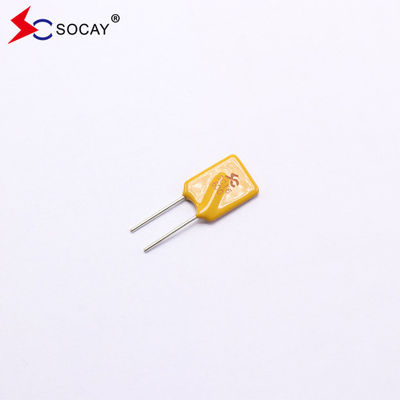

ラジアル・リード リセット可能なポリマー PPTC SC16-600SZ0D 6A 16Vmax 2.80W 迅速な配送時間
データシート:SC16-600SZ0D_v2108 について1.pdf
| 部分番号 | 私は待って(A) | 私は旅行(A) |
Vマックス (Vdc) |
私はマックス (A) |
Pdタイプ (W) |
最長時間 トリップへ |
R存在 | |||
|
流動 (A) |
時間 (S) |
Rミニ (Ω) |
Rマックス (Ω) |
R1マックス (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
私は待って= 保持電流: 25°C の静かな空気で装置が動かない最大電流. 私は旅行= トリップ電流:装置が常に25°Cで空気を保持する最小電流. Vマックス= 最大電圧装置は,電流で損傷を受けずに耐える. 私はマックス= 定位電圧では,最大故障電流装置が損傷を受けずに耐える. T旅行=割り当てられた電流で最大トリップ時間 (s) Pタイプ= 典型的な電力消耗: 状態の空気環境で装置が消耗する典型的な電力量. Rミニ= 起動前の25°Cでの装置の最小抵抗. Rマックス= 起動前の25°Cでの装置の最大抵抗 R1マックス= 装置の最大抵抗 25°Cで,起動後1時間で測定される. 注意: 指定された指定値を超えた操作は,損傷や可能アーチおよび炎を引き起こす可能性があります. |
||||||||||
特徴:
|
u RoHS に準拠し,ハロゲンを含まない u 放射性鉛付き装置 u 耐火性エポキシポリマー製の固められた隔熱材料が UL94V-0要件を満たす u 動作電流: 6.00A 最大電圧: 16Vdc 動作温度: -40°C から +85°C
|
応用:
|
u USBハブ,ポート,周辺機器 u 電源ポート u IEEE1394 ポート u モーター保護 u コンピュータと周辺機器 u 一般電子機器 |
| 周囲の動作温度 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| %R教育 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
| テスト | 試験条件 | 受け入れ/拒否基準 |
| 抵抗力 | 静かな空気中に @25±2°C | Rミニ≤R≤Rマックス |
| 保持電流 | 60分,Iで待って静かな空気中に @25±2°C | 旅行は無い |
| 旅 の 時 | 指定電流,Vマックス, @25±2°C | T≤最大移動時間 |
| 旅行 ライフ サイクル | Vマックス私はマックス100サイクル | 弧や燃焼がない |
| 旅 の 忍耐 | Vmax,24時間 | 弧や燃焼がない |
| 鉛材料 |
0.03-1.85A 銅製チラシ鋼 2.50−5.00A 青銅 |
| 溶接 特徴 | MIL-STD-202,方法208Eによる溶接能力 |
| 隔熱材料 | 耐火性エポキシポリマーは UL 94V-0 の要件を満たしています. |
| 装置のラベル | 指定電流,電圧,電流と表示される |
