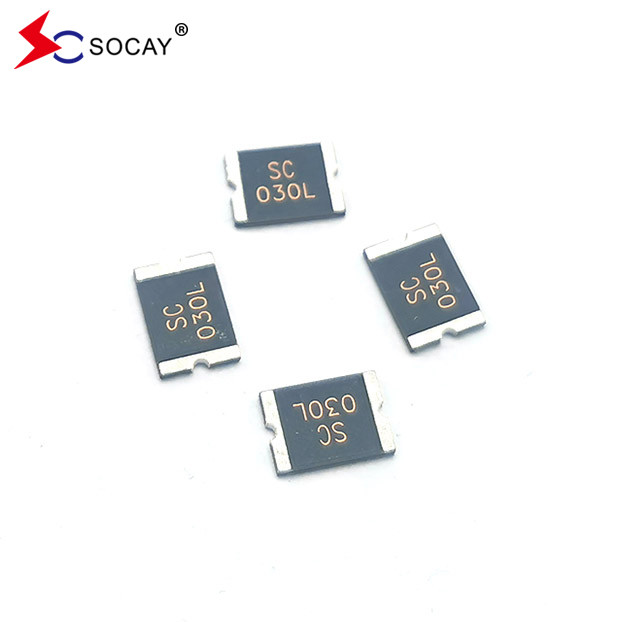

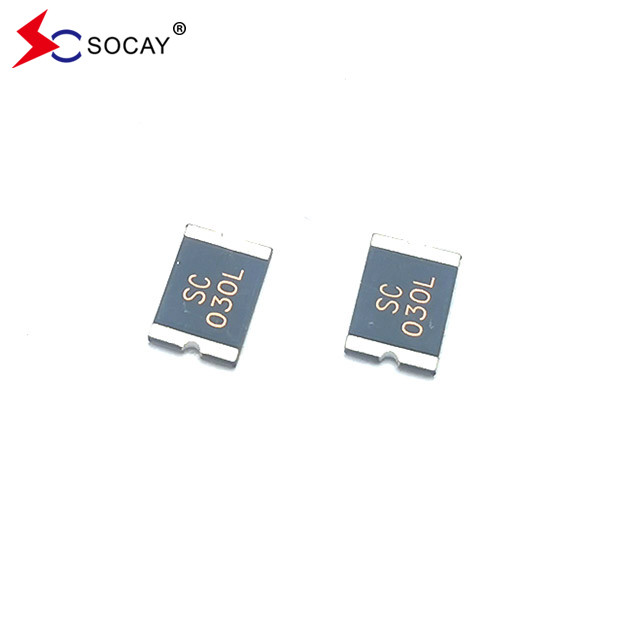

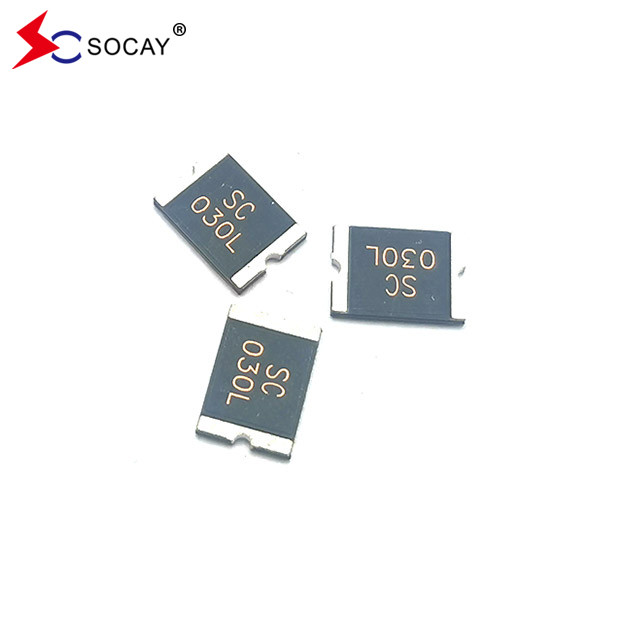

SCF030-2920RB 表面マウント リセット可能ファイューズ PPTC RoHS 準拠性・ハロゲンフリー 0.30A 保持電流
データシート:SCF2920RBシリーズ_v2110.1.pdf
| 部分番号 | 保持電流 | トリップ・現在の | 定位電圧 | 最大電流 | 典型 的 な 力 |
最長時間 トリップへ |
抵抗力 | ||
| 私は待って(A) | 私は旅行(A) |
Vマックス (Vdc) |
私はマックス (A) |
Pタイプ (W) |
流動 (A) |
時間 (セック) |
Rミニ (Ω) |
R1最大 (Ω) |
|
| SCF030-2920RB | 0.30 | 0.60 | 60.0 | 100 | 1.5 | 1.50 | 3.00 | 0.60 | 4.80 |
| SCF050-2920RB | 0.50 | 1.00 | 60.0 | 100 | 1.5 | 2.50 | 4.00 | 0.18 | 1.40 |
| SCF075-2920RB | 0.75 | 1.50 | 33.0 | 100 | 1.5 | 8.00 | 0.30 | 0.10 | 1.00 |
| SCF075-60-2920RB | 0.75 | 1.50 | 60.0 | 40 | 1.5 | 8.00 | 0.30 | 0.10 | 1.00 |
| SCF100-2920RB | 1.00 | 2.20 | 33.0 | 100 | 1.5 | 8.00 | 0.50 | 0.065 | 0.41 |
| SCF100-60-2920RB | 1.00 | 2.20 | 60.0 | 100 | 1.5 | 8.00 | 0.50 | 0.065 | 0.41 |
| SCF125-2920RB | 1.25 | 2.50 | 33.0 | 100 | 1.5 | 8.00 | 2.00 | 0.05 | 0.25 |
| SCF150-2920RB | 1.50 | 3.00 | 33.0 | 100 | 1.5 | 8.00 | 2.00 | 0.035 | 0.23 |
| SCF185-2920RB | 1.85 | 3.70 | 33.0 | 100 | 1.5 | 8.00 | 2.50 | 0.030 | 0.15 |
| SCF200-2920RB | 2.00 | 4.00 | 16.0 | 100 | 1.5 | 8.00 | 4.50 | 0.020 | 0.12 |
| SCF200-24-2920RB | 2.00 | 4.00 | 24.0 | 100 | 1.5 | 8.00 | 4.50 | 0.020 | 0.12 |
| SCF250-2920RB | 2.50 | 5.00 | 16.0 | 100 | 1.5 | 8.00 | 16.0 | 0.020 | 0.085 |
| SCF260-2920RB | 2.60 | 5.20 | 16.0 | 100 | 1.5 | 8.00 | 10.0 | 0.014 | 0.075 |
| SCF260-24-2920RB | 2.60 | 5.20 | 24.0 | 100 | 1.5 | 8.00 | 18.0 | 0.014 | 0.075 |
| SCF300-2920RB | 3.00 | 6.00 | 6.0 | 100 | 1.5 | 8.00 | 20.0 | 0.012 | 0.048 |
| SCF300-16-2920RB | 3.00 | 6.00 | 16.0 | 100 | 1.5 | 8.00 | 20.0 | 0.012 | 0.048 |
| SCF400-16-2920RB | 4.00 | 8.00 | 16.0 | 40 | 1.5 | 20.0 | 4.00 | 0.008 | 0.040 |
| SCF500-16-2920RB | 5.00 | 10.00 | 16.0 | 40 | 1.5 | 25.0 | 5.00 | 0.005 | 0.031 |
| SCF600-12-2920RB | 6.00 | 12.0 | 12.0 | 40 | 1.5 | 25.0 | 6.00 | 0.004 | 0.020 |
|
私は 待って= ストレート保持. 最大の電流装置は25で起動しない°C静かな空気 私は 旅行= トリップ・電流.装置が常に25でトリップする最小電流°C静かな空気 V マックス= 装置の最大稼働電圧は,定数電流 (Imax) で損傷を受けずに耐える. 私は マックス= 障害電流の最大値は,定位電圧 (Vmax) において,デバイスが損傷を受けずに耐える. P dタイプ= 装置が起動状態にあるときの最大電源消耗時間 25°C定位電圧で静止した空気環境 R ミニ= 25 でトリップする前の装置の最小抵抗°C. R 1最大= 装置の最大抵抗は,リフロー後1時間で測定される. |
|||||||||
特徴:
|
u RoHS に準拠し,ハロゲンフリー u 速くなれる 2920 寸法 表面に装着できる 固体状態 u 動作電流:0.30A ~ 6.00A u 最大電圧: 6V~60Vdc u 動作温度: -40°C ~ + 85°C
|
| モデル | 最大環境動作温度 (°C) | ||||||||
| -40歳 | -20歳 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF030-2920RB | 0.44 | 0.37 | 0.35 | 0.30 | 0.28 | 0.23 | 0.20 | 0.18 | 0.14 |
| SCF050-2920RB | 0.73 | 0.62 | 0.59 | 0.50 | 0.47 | 0.38 | 0.34 | 0.30 | 0.24 |
| SCF075-2920RB | 1.09 | 0.92 | 0.88 | 0.75 | 0.70 | 0.56 | 0.50 | 0.45 | 0.36 |
| SCF075-60-2920RB | 1.09 | 0.92 | 0.88 | 0.75 | 0.70 | 0.56 | 0.50 | 0.45 | 0.36 |
| SCF100-2920RB | 1.45 | 1.23 | 1.17 | 1.00 | 0.93 | 0.75 | 0.67 | 0.60 | 0.48 |
| SCF100-60-2920RB | 1.45 | 1.23 | 1.17 | 1.00 | 0.93 | 0.75 | 0.67 | 0.60 | 0.48 |
| SCF125-2920RB | 1.81 | 1.54 | 1.46 | 1.25 | 1.16 | 0.94 | 0.84 | 0.75 | 0.60 |
| SCF150-2920RB | 2.18 | 1.85 | 1.76 | 1.50 | 1.40 | 1.13 | 1.01 | 0.90 | 0.72 |
| SCF185-2920RB | 2.68 | 2.28 | 2.16 | 1.85 | 1.72 | 1.39 | 1.24 | 1.11 | 0.89 |
| SCF200-2920RB | 2.90 | 2.46 | 2.34 | 2.00 | 1.86 | 1.50 | 1.34 | 1.20 | 0.96 |
| SCF200-24-2920RB | 2.90 | 2.46 | 2.34 | 2.00 | 1.86 | 1.50 | 1.34 | 1.20 | 0.96 |
| SCF250-2920RB | 3.63 | 3.08 | 2.93 | 2.50 | 2.33 | 1.88 | 1.68 | 1.50 | 1.20 |
| SCF260-2920RB | 3.77 | 3.20 | 3.04 | 2.60 | 2.42 | 1.95 | 1.74 | 1.56 | 1.25 |
| SCF260-24-2920RB | 3.77 | 3.20 | 3.04 | 2.60 | 2.42 | 1.95 | 1.74 | 1.56 | 1.25 |
| SCF300-2920RB | 4.35 | 3.69 | 3.51 | 3.00 | 2.79 | 2.25 | 2.01 | 1.80 | 1.44 |
| SCF300-16-2920RB | 4.35 | 3.69 | 3.51 | 3.00 | 2.79 | 2.25 | 2.01 | 1.80 | 1.44 |
| SCF400-16-2920RB | 5.80 | 4.92 | 4.68 | 4.00 | 3.72 | 3.00 | 2.68 | 2.40 | 1.92 |
| SCF500-16-2920RB | 7.25 | 6.15 | 5.85 | 5.00 | 4.65 | 3.75 | 3.35 | 3.0 | 2.4 |
| SCF600-12-2920RB | 8.7 | 7.38 | 7.02 | 6.00 | 5.58 | 4.5 | 4.02 | 3.6 | 2.88 |
| 部分番号 | 量 | 部分番号 | 量 |
| SCF030-2920RB | 2000 PCS | SCF200-24-2920RB | 1500 PCS |
| SCF050-2920RB | 2000 PCS | SCF250-2920RB | 2000 PCS |
| SCF075-2920RB | 2000 PCS | SCF260-2920RB | 2000 PCS |
| SCF075-60-2920RB | 1500 PCS | SCF260-24-2920RB | 1500 PCS |
| SCF100-2920RB | 2000 PCS | SCF300-2920RB | 2000 PCS |
| SCF100-60-2920RB | 1500 PCS | SCF300-16-2920RB | 1500 PCS |
| SCF125-2920RB | 2000 PCS | SCF400-16-2920RB | 1500 PCS |
| SCF150-2920RB | 2000 PCS | SCF500-16-2920RB | 1500 PCS |
| SCF185-2920RB | 1500 PCS | SCF600-12-2920RB | 1500 PCS |
| SCF200-2920RB | 2000 PCS | - そうだ | - そうだ |
