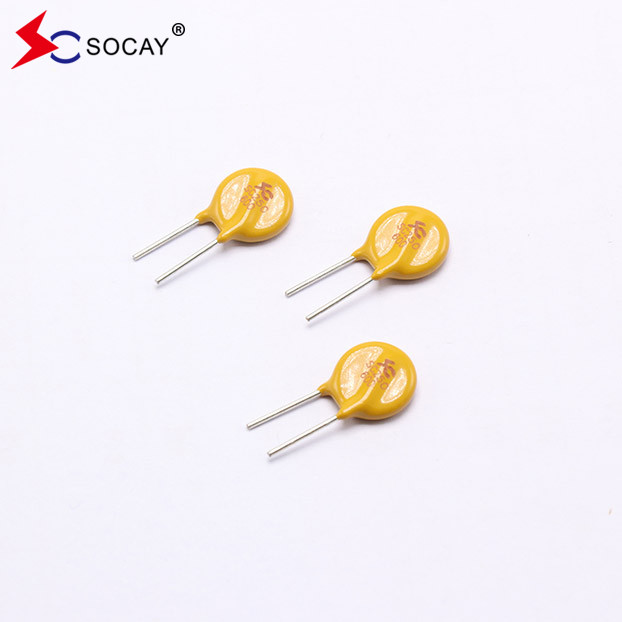

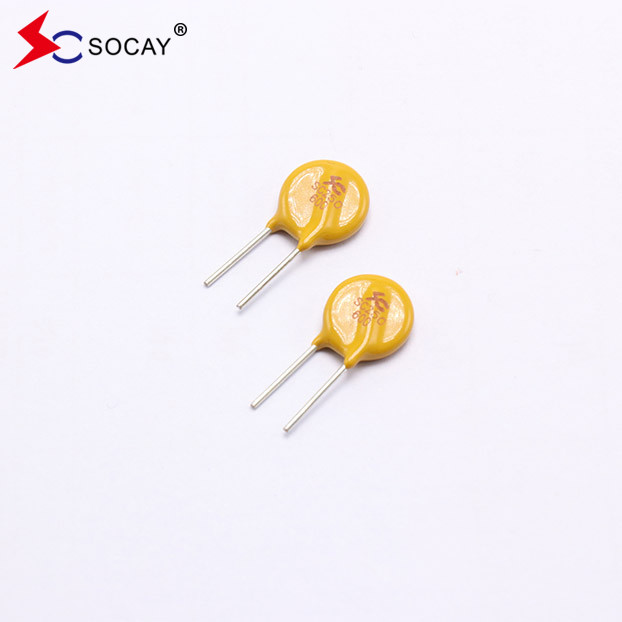

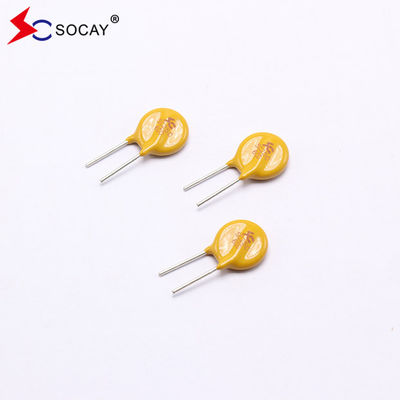

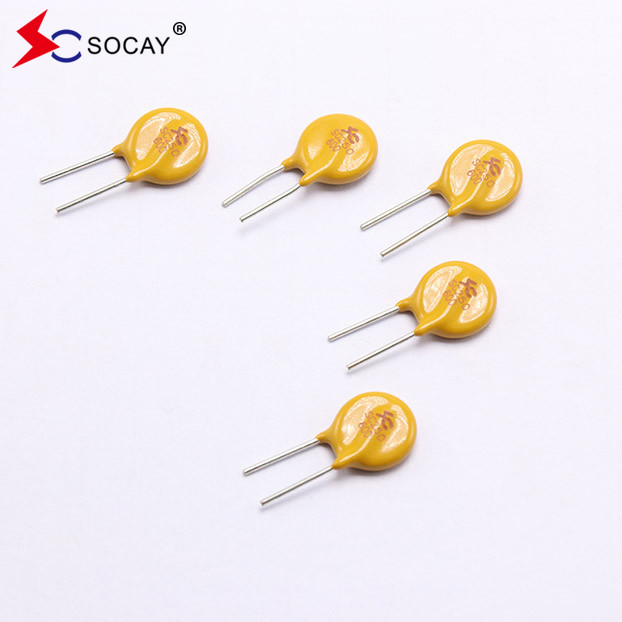

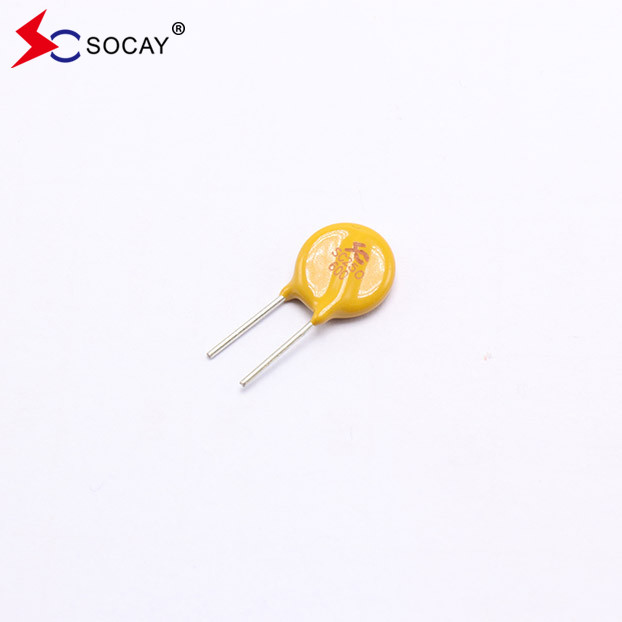

原廠 SOCAY リセット可能なポリマー PPTC SC250-600CZ0D ストック
リセット可能なポリマーPPTCわかったデータシート:SC250-600CZ0D_v98 について1.pdf
電気パラメータ:
| 部分番号 | 私は待って(A) | 私は旅行(A) |
Vマックス (Vdc) |
私はマックス (A) |
Pdタイプ (W) |
最長時間 トリップへ |
R存在 | |||
| リセット可能なポリマーPPTC |
流動 (A) |
時間 (S) |
Rミニ (Ω) |
Rマックス (Ω) |
R1マックス (Ω) |
|||||
|
SC250-600CZ0D |
0.60 | 1.20 | 220 | 3.0 | 4.0 | 3.0 | 10.0 | 0.50 | 0.75 | 1.13 |
PPTCについて
PTC (ポリマー ポジティブ 温度係数) 装置は 過剰な電流や高温障害から 守れるのに役立ちます熱電極型装置は,故障状態下で危険に大きくなる電流の流れを制限するしかし,これは1回しか使用できない,交換しなければならない従来のシューズとは異なります.Jidentongが長年に渡って慎重に設計した PTCデバイスは,トラブルシューティングと電源を切断した後,リセットすることができますPTC回路保護装置は,ナノ電導粒子と混ぜたポリマーPTC原材料で作られています.材料は,結晶構造に導体を強く結合します.しかし,大きな電流が通過するか,環境温度が上昇し,装置の温度が動作温度よりも高くなる場合,ポリマーの電導体は溶け,不規則に配置されます音量が膨張し,インペデントが急速に増加する.
電子回路におけるリセット可能なファイューズの典型的な用途:
1バッテリー充電器の保護
バッテリー充電器の回路で電源コンバーターの非制御DC出力電圧は電圧安定電路によって調節され,バッテリーを充電するための適切な電圧に変換される.PPTC装置と電圧過負荷保護装置は,次の故障から保護するために相互に協力します.
*過度の電流.過度の電流は電源FETやバッテリーパックを損傷させる可能性があります.
このとき,ダイオードはオンになり,PPTCデバイスは電流を制限するために高インピーダンスの状態に入ります.
*電圧が高すぎます.このとき,電圧過負荷保護装置が動作し,PPTC装置は電流を制限します.
リセット可能なポリマー PPTC 特性:
|
u RoHS に準拠し,ハロゲンを含まない u 放射性鉛付き装置 u 耐火性エポキシポリマー製の固められた隔熱材料が UL94V-0要件を満たす u PPTC リセット可能なシューズ 動作電流: 0.90A 最大電圧: 60Vdc 動作温度: -40°C から +85°C |
リセット可能なポリマーPPTCアプリケーション:
|
u USBハブ,ポート,周辺機器 u 電源ポート u IEEE1394 ポート u モーター保護 u コンピュータと周辺機器 u 一般電子機器 |
温室温室温室温室温室待って(A)
| 周囲の動作温度 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| 減少率 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
試験手順と要件:
| テスト | 試験条件 | 受け入れ/拒否基準 |
| 抵抗力 | 静かな空気中に @25±2°C | Rmin≤R≤Rmax |
| 保持電流 | 60分 静かな空気で 25±2°C | 旅行は無い |
| 旅 の 時 | 指定電流,Vmax,25±2°C | T≤最大移動時間 |
| 旅行 ライフ サイクル | Vmax,IMAX100サイクル | 弧や燃焼がない |
| 旅 の 忍耐 | Vmax,24時間 | 弧や燃焼がない |
リセット可能なポリマーPPTC物理仕様:
| 鉛材料 |
0.03-1.85A 銅製チラシ鋼 2.50−5.00A 青銅 |
| 溶接特性 | MIL-STD-202,方法208Eによる溶接能力 |
| 隔熱材料 | 耐火性エポキシポリマーは UL 94V-0 の要件を満たしています. |
| 装置のラベル | 指定電流,電圧,電流と表示される |
リセット可能なポリマーPPTCパッケージ 量:
| 部分番号 | 量 (pcs/reel) |
|
SC250-600CZ0D |
500 |
よくある質問
Q1 試料の注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: サンプル需要 1 日,大量生産時間は 1-2 週間の需要
Q3. MOQはありますか?
A: MOQは製品の種類に依存し,サンプルチェックのための1pcは利用可能です.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:通常はDHL,UPS,FedExまたはTNTで出荷します.通常は3〜5日かかります.航空および海上輸送もオプションです.
Q5. 注文の処理は?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
