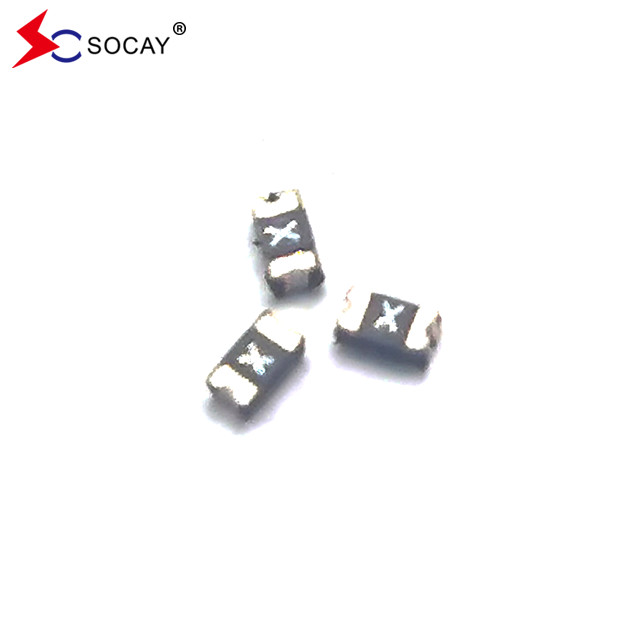

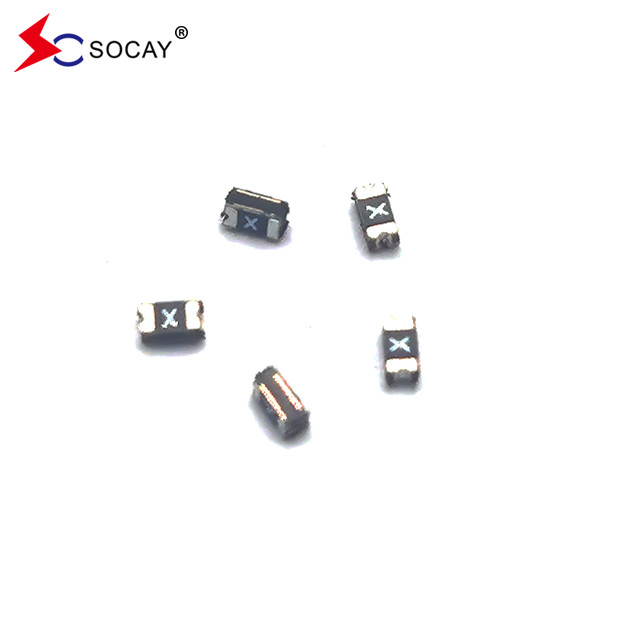

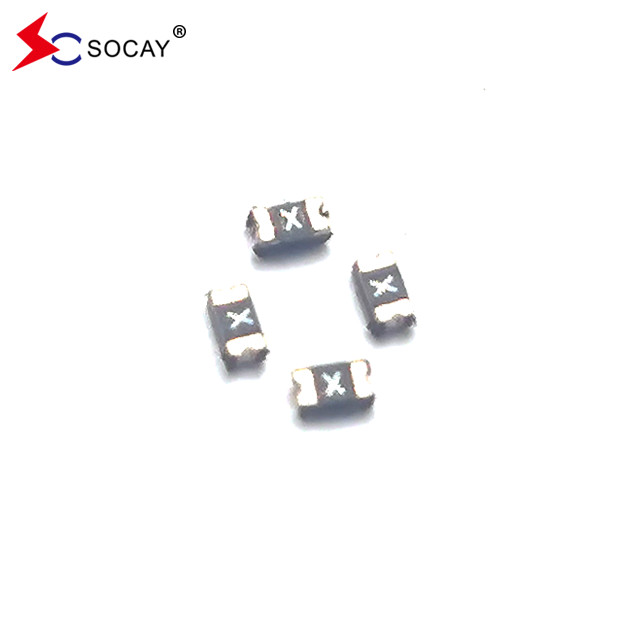

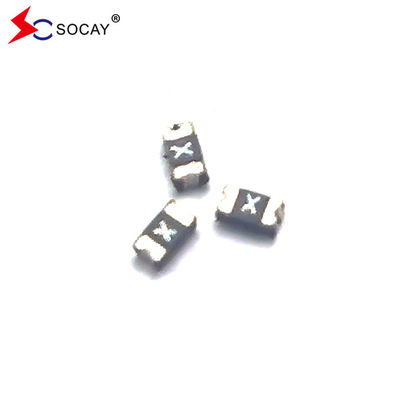

表面マウント リセット可能なPPTC SCF002-0603RB 0.02A 30Vmax 速くトリッピング 0603 寸法 固体状態
データシート:SCF0603RBシリーズ_v21081.pdf
| 部分番号 | 保持電流 | トリップ・現在の | 定位電圧 | 最大電流 | 典型 的 な 力 |
最長時間 トリップへ |
抵抗力 | ||
| 私は待って(A) | 私は旅行(A) |
Vマックス (Vdc) |
私はマックス (A) |
Pタイプ (W) |
流動 (A) |
時間 (セック) |
Rミニ (Ω) |
R1最大 (Ω) |
|
| SCF001-0603RB | 0.01 | 0.03 | 30.0 | 20.0 | 0.50 | 0.20 | 1.00 | 15.00 | 100.0 |
| SCF002-0603RB | 0.02 | 0.06 | 30.0 | 20.0 | 0.50 | 0.20 | 1.00 | 12.00 | 70.00 |
| SCF003-0603RB | 0.03 | 0.09 | 30.0 | 20.0 | 0.50 | 0.15 | 1.00 | 6.000 | 65.00 |
| SCF004-0603RB | 0.04 | 0.12 | 24.0 | 20.0 | 0.50 | 0.20 | 1.00 | 4.000 | 45.00 |
| SCF005-0603RB | 0.05 | 0.15 | 24.0 | 20.0 | 0.50 | 0.25 | 1.00 | 3.000 | 35.00 |
| SCF010-0603RB | 0.10 | 0.30 | 15.0 | 40.0 | 0.50 | 0.50 | 1.00 | 0.900 | 8.000 |
| SCF020-0603RB | 0.20 | 0.50 | 9.0 | 40.0 | 0.50 | 1.00 | 0.60 | 0.550 | 3.500 |
| SCF025-0603RB | 0.25 | 0.55 | 9.0 | 40.0 | 0.50 | 8.00 | 0.08 | 0.500 | 3.000 |
| SCF030-0603RB | 0.30 | 0.70 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.300 | 2.000 |
| SCF035-0603RB | 0.35 | 0.75 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.200 | 1.400 |
| SCF040-0603RB | 0.40 | 0.80 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.150 | 0.900 |
| SCF050-0603RB | 0.50 | 1.00 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.100 | 0.800 |
|
私は 待って= ストレート保持. 最大の電流装置は25で起動しない°静かな空気 私は 旅行= トリップ・電流.装置が常に25でトリップする最小電流°静かな空気 V マックス= 装置の最大稼働電圧は,定数電流 (Imax) で損傷を受けずに耐える. 私は マックス= 障害電流の最大値は,定位電圧 (Vmax) において,デバイスが損傷を受けずに耐える. P dタイプ= 装置が起動状態にあるときの最大電源消耗時間 25°C 定位電圧で静かな空気環境 R ミニ= 25 でトリップする前の装置の最小抵抗°C について R 1最大= 装置の最大抵抗は,リフロー後1時間で測定される. |
|||||||||
特徴:
|
u RoHS に準拠し,ハロゲンフリー u 速くなれる, 0603 寸法, 表面に設置可能, 固体状態 u 動作電流: 0.01A ~ 0.50A u 最大電圧: 6V ~ 30Vdc u 動作温度: -40°C ~ + 85°C
|
| テストポイント | 試験条件 | 受け入れろ / 拒否する基準 |
| 抵抗力 | 静かな空気中に @ 25°C | Rミニ≤R≤R1マックス |
| 旅 の 時 | 指定電流,Vマックス, 25°C | T≤最大移動時間 |
| 保持電流 | 30分,IでH | 旅行は無い |
| 旅行 ライフ サイクル | Vマックス私はマックス,100サイクル | 弧や燃焼がない |
| 旅 の 忍耐 | Vマックス1時間 | 弧や燃焼がない |
| ターミナル材料 | 金属金属製の金属製の金属 |
| 溶接区域 | EIA仕様 RS 186-9E と ANSI/J-STD-002 カテゴリー 3 に適合する. |
| テストポイント | 試験条件 | 抵抗の変化 |
| 消極 的 な 老化 | 85°C,1000時間 | ±10% |
| 湿度 衰え | 85°C/85%RH.100時間 | ±5% |
| 熱ショック |
MIL-STD-202,方法 107G +85°C/-40°C 20回 |
±33%の典型的な抵抗変化 |
| 溶媒耐性 | MIL-STD-202,方法 215 | 変更なし |
| 振動 | ML-STD-883C 試験条件A | 変更なし |
| モデル | 最大環境動作温度 (°C) | ||||||||
| -40歳 | -20歳 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF001-0603RB | 0.014 | 0.0125 | 0.0115 | 0.010 | 0.0085 | 0.007 | 0.006 | 0.005 | 0.0035 |
| SCF002-0603RB | 0.028 | 0.025 | 0.023 | 0.020 | 0.017 | 0.014 | 0.012 | 0.010 | 0.007 |
| SCF003-0603RB | 0.042 | 0.038 | 0.035 | 0.030 | 0.026 | 0.021 | 0.018 | 0.015 | 0.011 |
| SCF004-0603RB | 0.056 | 0.050 | 0.046 | 0.040 | 0.034 | 0.028 | 0.024 | 0.020 | 0.014 |
| SCF005-0603RB | 0.070 | 0.063 | 0.058 | 0.050 | 0.043 | 0.035 | 0.030 | 0.025 | 0.018 |
| SCF010-0603RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| SCF020-0603RB | 0.280 | 0.250 | 0.230 | 0.200 | 0.170 | 0.140 | 0.120 | 0.100 | 0.070 |
| SCF025-0603RB | 0.350 | 0.310 | 0.290 | 0.250 | 0.210 | 0.180 | 0.150 | 0.130 | 0.090 |
| SCF030-0603RB | 0.420 | 0.380 | 0.350 | 0.300 | 0.260 | 0.210 | 0.180 | 0.150 | 0.110 |
| SCF035-0603RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| SCF040-0603RB | 0.540 | 0.500 | 0.450 | 0.400 | 0.340 | 0.310 | 0.270 | 0.230 | 0.160 |
| SCF050-0603RB | 0.670 | 0.630 | 0.560 | 0.500 | 0.430 | 0.390 | 0.340 | 0.290 | 0.200 |
| 部分番号 | 量 | 部分番号 | 量 |
| SCF001-0603RB | 4000 PCS | SCF020-0603RB | 5000 PCS |
| SCF002-0603RB | 4000 PCS | SCF025-0603RB | 5000 PCS |
| SCF003-0603RB | 5000 PCS | SCF030-0603RB | 5000 PCS |
| SCF004-0603RB | 5000 PCS | SCF035-0603RB | 5000 PCS |
| SCF005-0603RB | 5000 PCS | SCF040-0603RB | 4000 PCS |
| SCF010-0603RB | 5000 PCS | SCF050-0603RB | 4000 PCS |
