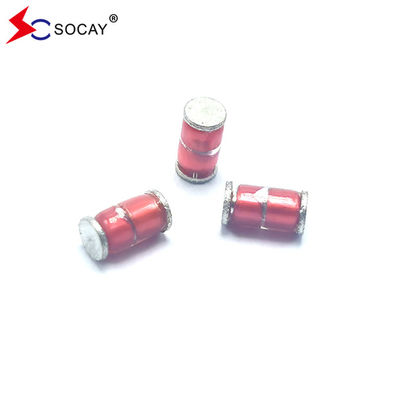

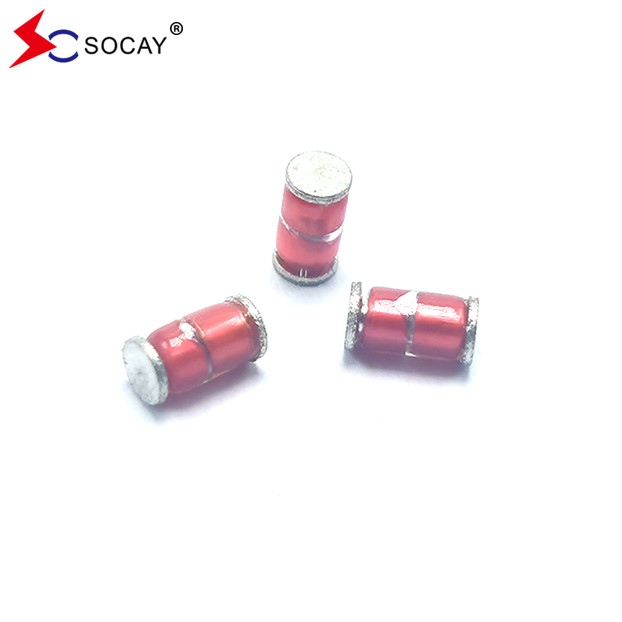

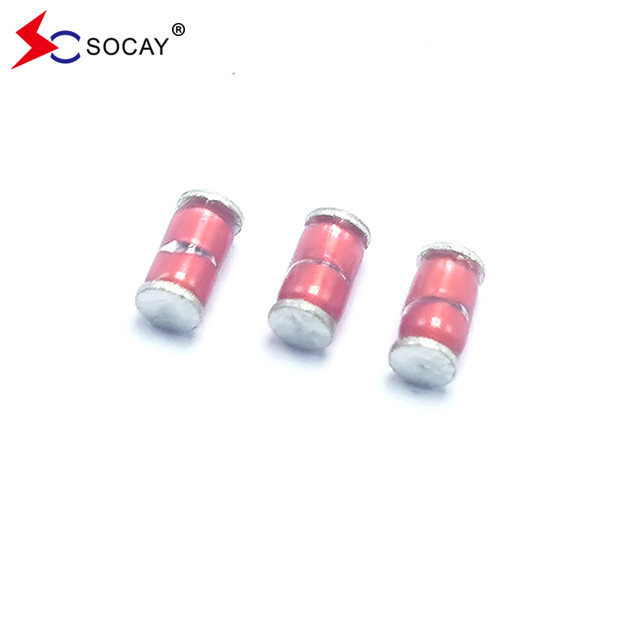

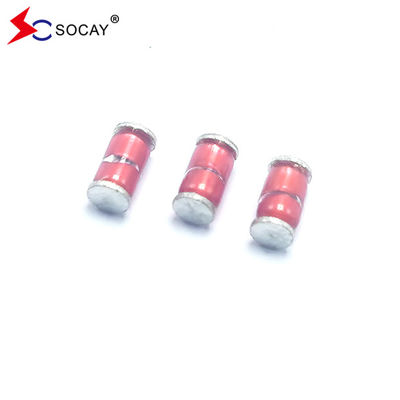

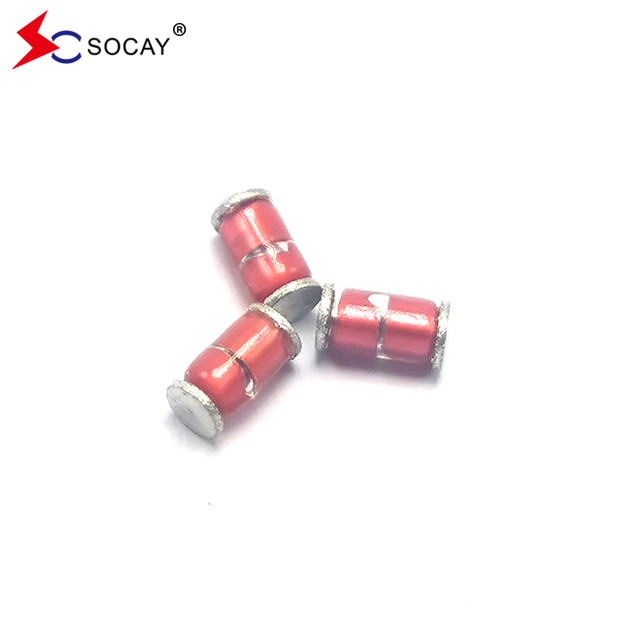

SOCAY SCB-141N-SMD SMD スパークギャップ保護器 (SPG) 1000A @8/20μS IR/DC 100M/50V
データシート:SCB-SMD_v22041.pdf
| 部分番号 |
DC スパークオーバー 電圧 Vs(V) |
最低値 断熱装置 抵抗力 IR (OHM) /DC |
最大 容量 1KHZ-6V最大 C (pF) |
波動C についてローレンス 容量 8/20 μS |
波動生命 テスト |
| SCB-141N-SMD | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-181N-SMD | 180 (((126~234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-201M-SMD | 200 (((160~240) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-301M-SMD | 300 (((240~360) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-401M-SMD | 400 ((320~480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-501M-SMD | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
I.選択方法/モデル名
1顧客の電圧,製品,アプリケーションポート,保護レベルを知るために
2"最低DC断熱電圧>正規DC動作電圧の1.2倍"
3装置のパッケージ,サイズ,流量,適用ポートと保護レベルに応じて選択します.
応用:
あらゆる種類の電力製品 隔離装置 インバーター 医療機器 485コンバーター 通信製品 セキュリティ製品
| ポイント | 試験方法 | スタンダード |
| DC スパークオーバー電圧 | 開始放電電圧 (Vs) を,適用された直流電圧を徐々に増加させることで測定する.試験電流は最大0.5mAである.そして直流電圧は100V/s ((Vs<1000V) または500V/s ((Vs≥1000V) 内に上昇する. |
変化率,±30% 断熱抵抗と容量 指定された仕様に準拠する |
| 断熱抵抗 | 標準電圧で端末の断熱抵抗を測定する.しかし,試験電圧は,DCスパークオーバー電圧を超えない. | |
| 容量 | 静電電容量を,端末間の電圧が6V未満 (1KHzで) で測定する. | |
| 静的生命 | 1500pfのコンデンサで10KVが2KΩの電圧抵抗を通って放出されます. 10秒間隔で200回. |
△Vs/Vs≤30% 他の項目の特徴は,指定値を満たす必要があります. |
|
突発電流 容量 |
1.2/50μs & 8/20μs, 1000A,電気が抵抗器 (1~2 Ω) に接続され,5回 ±5回,各時間間隔は60秒.その後,外観を視覚的に検査しなければならない. | 破裂も失敗も無い |
| 冷たい耐性 | -40°C/1000 HRS & 通常温度/2 HRS の測定 | 特徴は指定仕様に合致する |
| 熱耐性 | 125°C /1000 HRS と正常温度/2 HRS の測定 | |
| 湿度耐性 | 湿度90~95°C (~45°C) /1000 HRS & 通常温度/2 HRS の測定 | |
| 温度サイクル | サイクルを10回繰り返す −40°C/30分 →正常,温度/2分 →125°C/30分,正常温度/2HRSの測定後 | |
| 溶接能力 | 流体を施し,体から1.5mmの位置まで3秒間溶けた溶接液に230±5°C浸し,溶接液の粘着性を確認する. | 鉛のワイヤは,溶接で均等に覆われています |
| 溶接熱 | 鉛線が体から1.5mmの点まで10秒間260±5°Cの溶接器に浸透した後の測定 | 指定仕様に準拠する |
| 引き寄せ力 | 10秒間0.5kgの負荷を適用する | 鉛は割れるように引っ張り出さない |
| 折りたたみ力 | 0.25 の負荷で体から2mmの点で鉛線を折り,元の点に戻します. 1 回繰り返します. |
