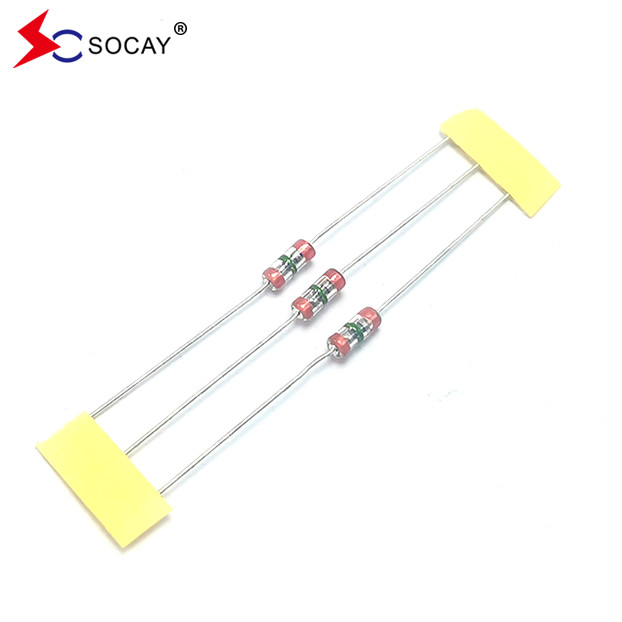

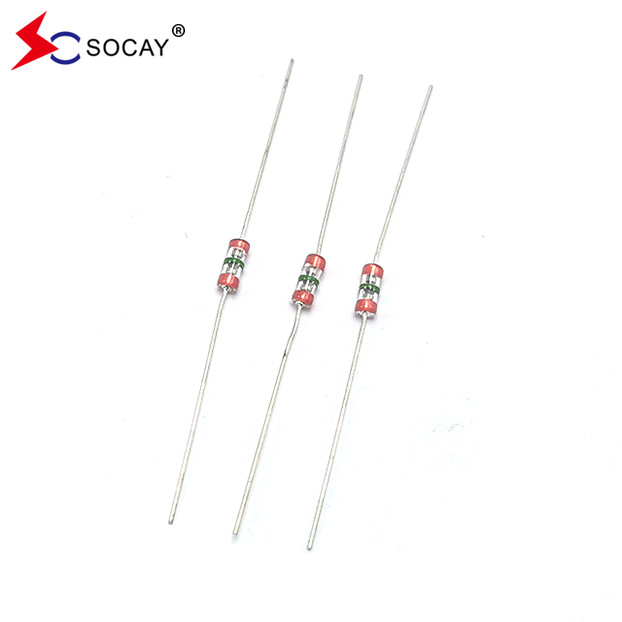

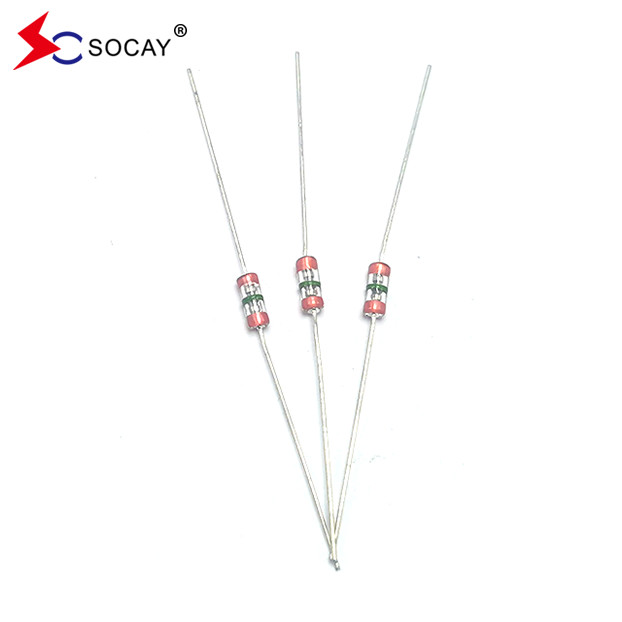

原廠供給 スパークギャップ保護器 (SPG) SCC-141N SPG SOCAY 無料保護プランを提供
データシート:SCC_v2204.1.pdf
| 部分番号 | DC スパークオーバー 電圧 Vs(V) | 最低値 断熱装置 抵抗力 IR (OHM) /DC | 最大 容量 1KHZ-6V最大 C (pF) | 波動C についてローレンス 容量 8/20 μS | 波動生命 テスト |
| SCC-141N | 140 ((126~210) | 100M / 50V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-201M | 200 (((160~240) | 100M /100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-251M | 250 ((200~300) | 100M /100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-301M | 300 (((240~360) | 100M /100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-401M | 400 ((320~480) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-501M | 500 ((400~600) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-601M | 600 ((480~720) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-701M | 700 (((560~840) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-801M | 800 (((640~960) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-302M | 3000 (2400~3600) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-362M | 3600 (2880~4320) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
特徴:
u 圧縮電圧前の漏れ電流は約ゼロ u オン/オフ状態では衰退が少なくなります. u 繰り返し雷を耐える能力が高い. u 低電極容量 (≤1.0pF) と高い隔離性 (≥100MΩ). RoHS に準拠しています u 両面対称 u 温度,湿度,軽さには敏感ではない. u 作業温度: -45°C~+125°C u 保存温度: -45°C~+125°C u J-STD-020 によるMSLレベル1を満たす |
応用:
u 電源 u モーターの火花を消す u リレー切換 スパーク吸収 u データラインのパルス保護 UL497A と UL497B に準拠する電子機器 u 電話/FAX/モデム u 高周波信号送信機/受信機 u 衛星アンテナ u ラジオアンプ u 警報システム u モニター/テレビのカソード線管 |
| 部分番号 | カラーコード1 | カラーコード2 | カラーコード3 |
| SCC-141N | 茶色 | 赤色 | ホワイト |
| SCC-201M | 赤色 | 茶色 | ホワイト |
| SCC-251M | 赤色 | 緑色 | 茶色 |
| SCC-301M | オレンジ | 赤色 | ホワイト |
| SCC-401M | 黄色 | 茶色 | ホワイト |
| SCC-501M | 緑色 | オレンジ | 赤色 |
| SCC-601M | 青い | 赤色 | オレンジ |
| SCC-801M | グレー | ブラック | 赤色 |
| SCC-102M | ブラック | ブラック | 赤色 |
| SCC-122M | ブラック | 赤色 | オレンジ |
| SCC-302M | オレンジ | ブラック | 赤色 |
| SCC-362M | オレンジ | 青い | 赤色 |
1) 上記の図に示された時間は,チップ表面が温度に達する時点から測定されます.
2) 高温部位の温度差は110°C以内である
3) 溶接後,冷却を強制せず,部品が徐々に冷却するのを許します.
