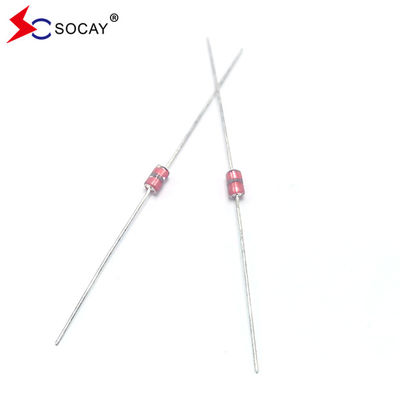

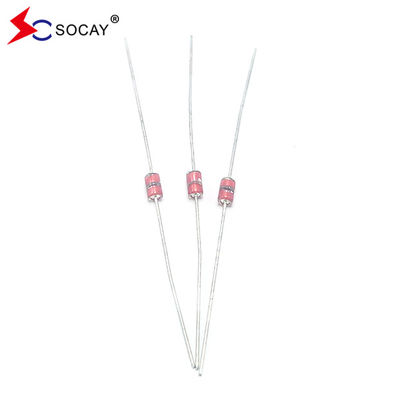

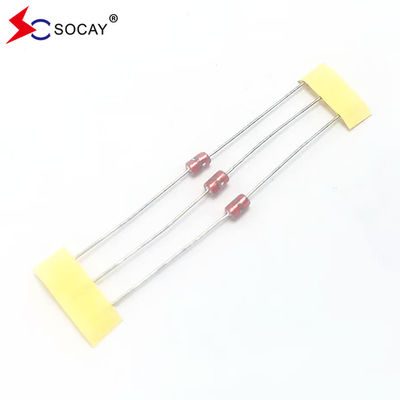

軸性鉛ガラス放出管 SCB-141N Vs 140 ((119~221) V 1.0pF @8/20μS 1000A 電源に適しています
データシート:SCB_v2204 について1.pdf
| 部分番号 |
DC スパークオーバー 電圧 Vs(V) |
最低値 断熱装置 抵抗力 IR (OHM) /DC |
最大 容量 1KHZ-6V最大 C (pF) |
波動C についてローレンス 容量 8/20 μS |
波動生命 テスト |
| SCB-141N | 140 ((126~210) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-181N | 180 (((126~234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-201M | 200 (((160~240) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-301M | 300 (((240~360) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-401M | 400 ((320~480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-601M | 600 ((480~720) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-701M | 700 (((560~840) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-152M | 1500 (((1200~1800) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
特徴:
|
u 圧縮電圧前の漏れ電流は約ゼロ u オン/オフ状態では衰退が少なくなります. u 繰り返し雷を耐える能力が高い. u 低電極容量 (≤1.0pF) と高い隔離性 (≥100MΩ). RoHS に準拠しています u 両面対称 u 温度,湿度,軽さには敏感ではない. u 作業温度: -45°C~+125°C u 保存温度: -45°C~+125°C u J-STD-020 によるMSLレベル1を満たす |
応用:
|
u 電源 u モーターの火花を消す u リレー切換 スパーク吸収 u データラインのパルス保護 UL497A と UL497B に準拠する電子機器 u 電話/FAX/モデム u 高周波信号送信機/受信機 u 衛星アンテナ u ラジオアンプ u 警報システム u モニター/テレビのカソード線管 |
| 部分番号 | カラーコード1 | カラーコード2 | カラーコード3 |
| SCB-141N | ブラック | 黄色 | - |
| SCB-181N | グレー | - | - |
| SCB-201M | 赤色 | - | - |
| SCB-301M | オレンジ | - | - |
| SCB-401M | 黄色 | - | - |
| SCB-501M | 緑色 | - | - |
| SCB-601M | 青い | - | - |
| SCB-701M | 紫色 | - | - |
| SCB-102M | ブラック | - | - |
| SCB-122M | ブラック | 赤色 | 赤色 |
| SCB-152M | ブラック | 緑色 | 赤色 |
| ポイント | 試験方法 | スタンダード |
| DC スパークオーバー電圧 | 開始放電電圧 (Vs) を,適用された直流電圧を徐々に増加させることで測定する.試験電流は最大0.5mAである.そして直流電圧は100V/s ((Vs<1000V) または500V/s ((Vs≥1000V) 内に上昇する. |
変化率,±30% 断熱抵抗と容量 指定された仕様に準拠する |
| 断熱抵抗 | 標準電圧で端末の断熱抵抗を測定する.しかし,試験電圧は,DCスパークオーバー電圧を超えない. | |
| 容量 | 静電電容量を,端末間の電圧が6V未満 (1KHzで) で測定する. | |
| 静的生命 | 1500pfのコンデンサで10KVが2KΩの電圧抵抗を通って放出されます. 10秒間隔で200回. |
△Vs/Vs≤30% 他の項目の特徴は,指定値を満たす必要があります. |
|
突発電流 容量 |
1.2/50μs & 8/20μs, 1000A,電気が抵抗器 (1~2 Ω) に接続され,5回 ±5回,各時間間隔は60秒.その後,外観を視覚的に検査しなければならない. | 破裂も失敗も無い |
| 冷たい耐性 | -40°C/1000 HRS & 通常温度/2 HRS の測定 | 特徴は指定仕様に合致する |
| 熱耐性 | 125°C /1000 HRS と正常温度/2 HRS の測定 | |
| 湿度耐性 | 湿度90~95°C (~45°C) /1000 HRS & 通常温度/2 HRS の測定 | |
| 温度サイクル | サイクルを10回繰り返す −40°C/30分 →正常,温度/2分 →125°C/30分,正常温度/2HRSの測定後 | |
| 溶接能力 | 流体を施し,体から1.5mmの位置まで3秒間溶けた溶接液に230±5°C浸し,溶接液の粘着性を確認する. | 鉛のワイヤは,溶接で均等に覆われています |
| 溶接熱 | 鉛線が体から1.5mmの点まで10秒間260±5°Cの溶接器に浸透した後の測定 | 指定仕様に準拠する |
| 引き寄せ力 | 10秒間0.5kgの負荷を適用する | 鉛は割れるように引っ張り出さない |
| 折りたたみ力 | 0.25 の負荷で体から2mmの点で鉛線を折り,元の点に戻します. 1 回繰り返します. |
| DC スパークオーバー電圧 | 開始放電電圧 (Vs) を,適用された直流電圧を徐々に増加させることで測定する.試験電流は最大0.5mAである.そして直流電圧は100V/s ((Vs<1000V) または500V/s ((Vs≥1000V) 内に上昇する. |
変化率,±30% 断熱抵抗と容量 指定された仕様に準拠する |
| 断熱抵抗 | 標準電圧で端末の断熱抵抗を測定する.しかし,試験電圧は,DCスパークオーバー電圧を超えない. | |
| 容量 | 静電電容量を,端末間の電圧が6V未満 (1KHzで) で測定する. | |
| 静的生命 | 1500pfのコンデンサで10KVが2KΩの電圧抵抗を通って放出されます. 10秒間隔で200回. |
△Vs/Vs≤30% 他の項目の特徴は,指定値を満たす必要があります. |
|
突発電流 容量 |
1.2/50μs & 8/20μs, 1000A,電気が抵抗器 (1~2 Ω) に接続され,5回 ±5回,各時間間隔は60秒.その後,外観を視覚的に検査しなければならない. | 破裂も失敗も無い |
| 冷たい耐性 | -40°C/1000 HRS & 通常温度/2 HRS の測定 | 特徴は指定仕様に合致する |
| 熱耐性 | 125°C /1000 HRS と正常温度/2 HRS の測定 | |
| 湿度耐性 | 湿度90~95°C (~45°C) /1000 HRS & 通常温度/2 HRS の測定 | |
| 温度サイクル | サイクルを10回繰り返す −40°C/30分 →正常,温度/2分 →125°C/30分,正常温度/2HRSの測定後 | |
| 溶接能力 | 流体を施し,体から1.5mmの位置まで3秒間溶けた溶接液に230±5°C浸し,溶接液の粘着性を確認する. | 鉛のワイヤは,溶接で均等に覆われています |
| 溶接熱 | 鉛線が体から1.5mmの点まで10秒間260±5°Cの溶接器に浸透した後の測定 | 指定仕様に準拠する |
| 引き寄せ力 | 10秒間0.5kgの負荷を適用する | 鉛は割れるように引っ張り出さない |
| 折りたたみ力 | 0.25 の負荷で体から2mmの点で鉛線を折り,元の点に戻します. 1 回繰り返します. |
