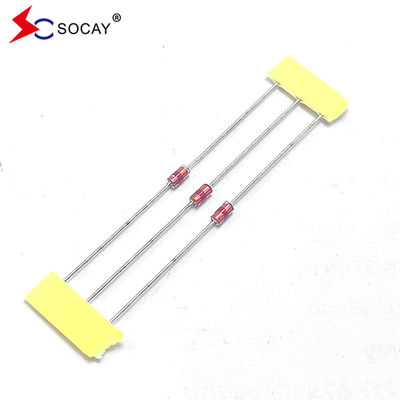

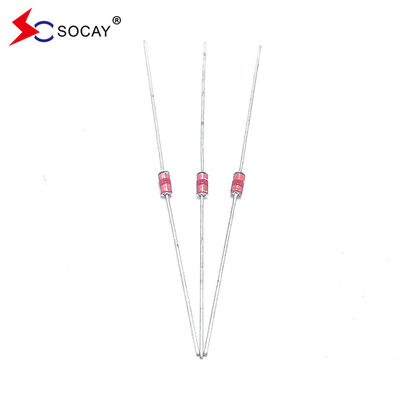

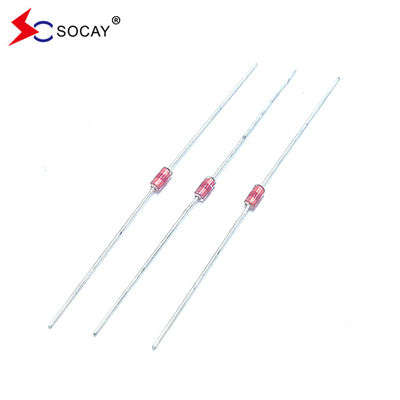

軸性鉛火花ギャップ保護 (SPG) SCA-141N Vs 140 ((98~182)V 1.0pF @8/20μS 500A
データシート:SCA_v2204 について1.pdf
記述
ガスの放出管のようなSPG,ガラスパッケージの使用,その主な特徴は: 小容量,小電極容量,高い隔熱抵抗,断熱電圧オプション範囲,遅い反応速度 (高残留電圧).
| 部分番号 |
DC スパークオーバー 電圧 Vs(V) |
最低値 断熱装置 抵抗力 IR (OHM) /DC |
最大 容量 1KHZ-6V最大 C (pF) |
波動C についてローレンス 容量 8/20 μS |
波動生命 テスト |
| SCA-141N | 140 ((98~182) | 100M / 50V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-201M | 200 (((160~240) | 100M /100V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-301M | 300 (((240~360) | 100M /100V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-401M | 400 ((320~480) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-501M | 500 ((400~600) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-601M | 600 ((480~720) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 500A | 10KV / 100A, >200T |
特徴:
|
u 圧縮電圧前の漏れ電流は約ゼロ u オン/オフ状態では衰退が少なくなります. u 繰り返し雷を耐える能力が高い. u 低電極容量 (≤1.0pF) と高い隔離性 (≥100MΩ). RoHS に準拠しています u 両面対称 u 温度,湿度,軽さには敏感ではない. u 作業温度: -45°C~+85°C u 保存温度: -45°C~+85°C u J-STD-020 によるMSLレベル1を満たす |
作業原理
同列回路では,装置が動作しないとき,抵抗値が高く (GΩ),低等容量は開き回路とみなされ,回路にほとんど影響がない.異常な脈動があるとき異常高電圧が消えたとき,電流は瞬時に放出されます.高抵抗状態に戻ります円盤は正常で動いています
応用:
電気製品など
隔離器,インバーター,医療機器
通信製品
セキュリティ製品
| 部分番号 | カラーコード1 | カラーコード2 | カラーコード3 |
| SCA-141N | 黄色 | ブラック | - |
| SCA-201M | 赤色 | - | - |
| SCA-301M | オレンジ | - | - |
| SCA-401M | 黄色 | - | - |
| SCA-501M | 緑色 | - | - |
| SCA-601M | 青い | - | - |
| SCA-102M | ブラック | - | - |
手による溶接
溶接鉄の温度:350±5°C
熱する時間: 最大3秒
1.FAQ
Q1 試料の注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: サンプル需要 1 日,大量生産時間は 1-2 週間の需要
Q3. MOQはありますか?
A: MOQは製品の種類に依存し,サンプルチェックのための1pcは利用可能です.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:通常はDHL,UPS,FedExまたはTNTで出荷します.通常は3〜5日かかります.航空および海上輸送もオプションです.
Q5. 注文の処理は?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
