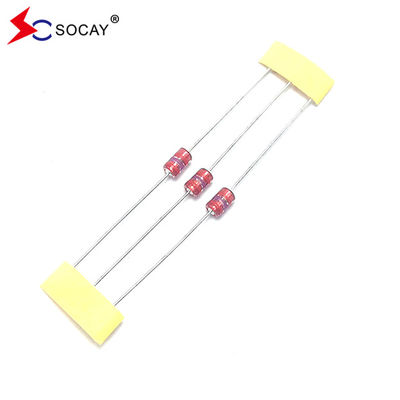

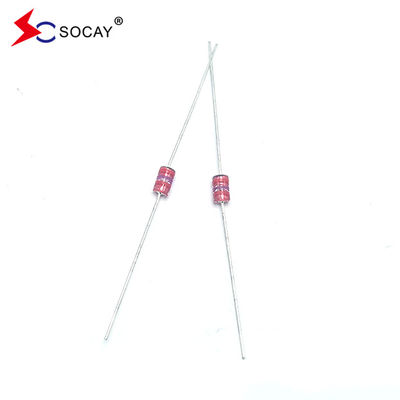

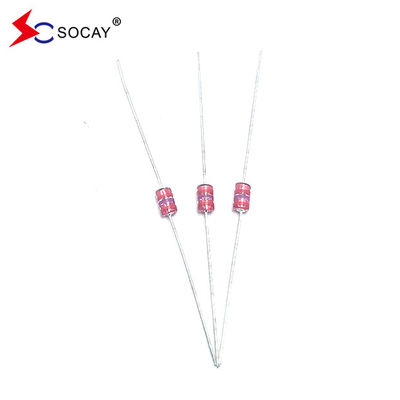

ガラスガス放出管 (SPG) SCCE-141N SPG 3000A @8/20μS 高隔離 (≥100MΩ)
データシート:SCCEシリーズ_v22041.pdf
| 部分番号 |
DC スパークオーバー 電圧 Vs(V) |
最低値 断熱装置 抵抗力 IR (OHM) /DC |
最大 容量 1KHZ-6V最大 C (pF) |
波動C についてローレンス 容量 8/20 μS |
波動生命 テスト |
| SCCE-141N | 140 ((126~210) | 100M / 50V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-181N | 180 (((126~234) | 100M / 100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-201M | 200 (((160~240) | 100M /100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-301M | 300 (((240~360) | 100M /100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-401M | 400 ((320~480) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-501M | 500 ((400~600) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-601M | 600 ((480~720) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-701M | 700 (((560-840) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-801M | 800 (((640~960) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-122M | 1200 ((960〜1440) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-152M | 1500 (((1200~1800) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-202M | 2000 (((1600-2400) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-242M | 2400 (((1920-2880) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-272M | 2700 (((2160-3240) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCCE-302M | 3000(2400~3600) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
特徴:
|
u 圧縮電圧前の漏れ電流は約ゼロ u オン/オフ状態では衰退が少なくなります. u 繰り返し雷を耐える能力が高い. u 低電極容量 (≤1.0pF) と高い隔離性 (≥100MΩ). RoHS に準拠しています u 両面対称 u 温度,湿度,軽さには敏感ではない. u 作業温度: -45°C~+125°C u 保存温度: -45°C~+125°C u J-STD-020 によるMSLレベル1を満たす |
応用:
|
u 電源 u モーターの火花を消す u リレー切換 スパーク吸収 u データラインのパルス保護 UL497A と UL497B に準拠する電子機器 u 電話/FAX/モデム u 高周波信号送信機/受信機 u 衛星アンテナ u ラジオアンプ u 警報システム u モニター/テレビのカソード線管 |
| 部分番号 | カラーコード1 | カラーコード2 | カラーコード3 |
| SCCE-141N | ブラック | 黄色 | - そうだ |
| SCCE-181N | グレー | - そうだ | - そうだ |
| SCCE-201M | 赤色 | - そうだ | - そうだ |
| SCCE-301M | オレンジ | - そうだ | - そうだ |
| SCCE-401M | 黄色 | - そうだ | - そうだ |
| SCCE-501M | 緑色 | - そうだ | - そうだ |
| SCCE-601M | 青い | - そうだ | - そうだ |
| SCCE-701M | 紫色 | - そうだ | - そうだ |
| SCCE-801M | グレー | - そうだ | - そうだ |
| SCCE-102M | ブラック | - そうだ | - そうだ |
| SCCE-122M | 茶色 | 赤色 | - そうだ |
| SCCE-152M | ブラック | 緑色 | 赤色 |
| SCCE-202M | 赤色 | ブラック | 赤色 |
| SCCE-242M | 赤色 | 黄色 | 赤色 |
| SCCE-272M | 赤色 | 紫色 | 赤色 |
| SCCE-302M | オレンジ | ブラック | 赤色 |
