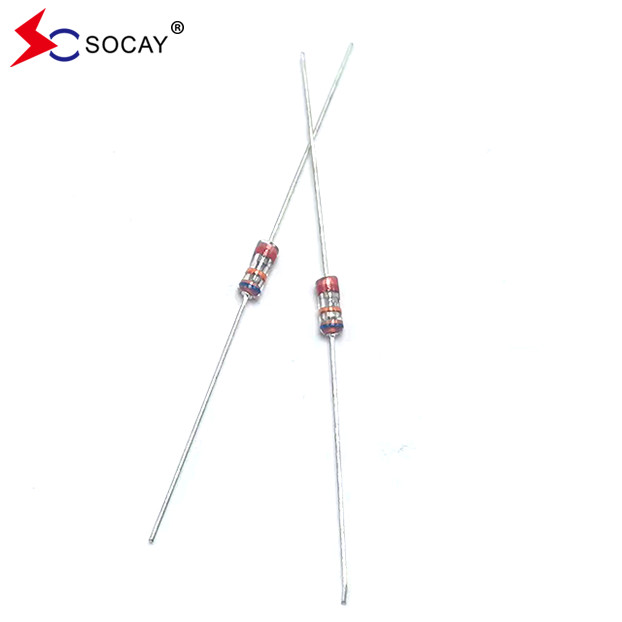

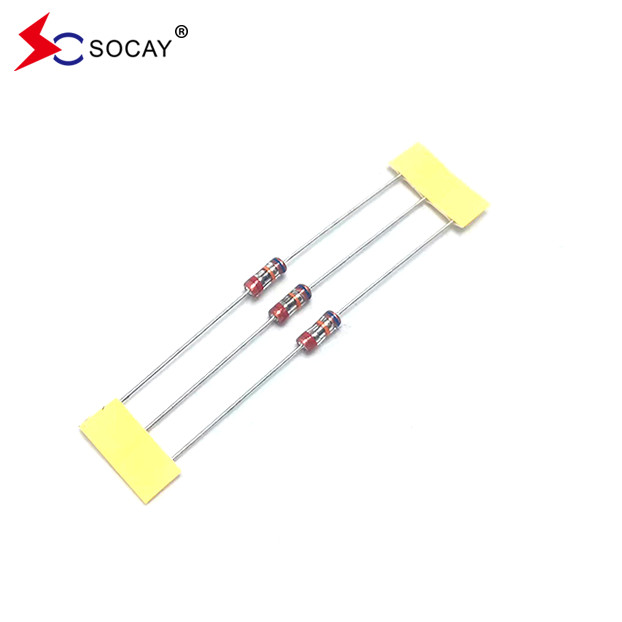

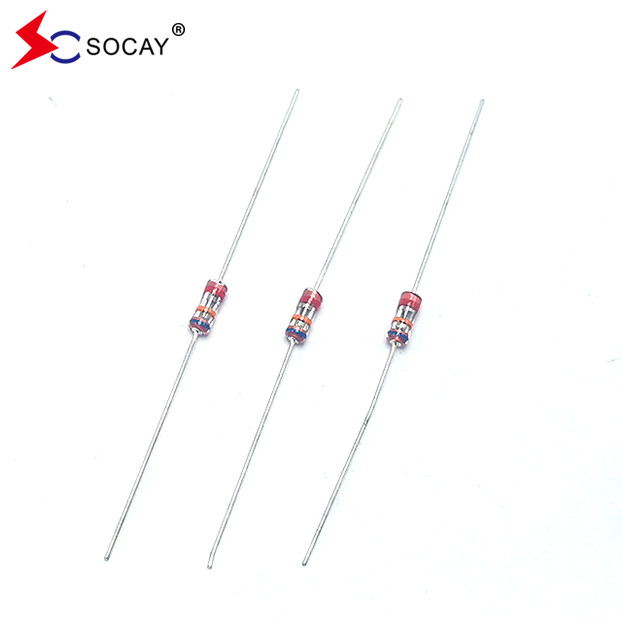

SOCAY SCBEシリーズ ガラス放出管 SCBE-141N SPG 140VS 低電極容量 (≤1.0pF)
データシート:SCBE_v2204 試聴する1.pdf
| 部分番号 |
DC スパークオーバー 電圧 Vs(V) |
最低値 断熱装置 抵抗力 IR (OHM) /DC |
最大 容量 1KHZ-6V最大 C (pF) |
波動C についてローレンス 容量 8/20 μS |
波動生命 テスト |
| SCBE-141N | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-201M | 200 (((160~240) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-251M | 250 ((200~300) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-301M | 300 (((240~360) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-401M | 400 ((320~480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-601M | 600 ((480~720) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
特徴:
|
u 圧縮電圧前の漏れ電流は約ゼロ u オン/オフ状態では衰退が少なくなります. u 繰り返し雷を耐える能力が高い. u 低電極容量 (≤1.0pF) と高い隔離性 (≥100MΩ). RoHS に準拠しています u 両面対称 u 温度,湿度,軽さには敏感ではない. u 作業温度: -45°C~+125°C u 保存温度: -45°C~+125°C u J-STD-020 によるMSLレベル1を満たす |
応用:
|
u 電源 u モーターの火花を消す u リレー切換 スパーク吸収 u データラインのパルス保護 UL497A と UL497B に準拠する電子機器 u 電話/FAX/モデム u 高周波信号送信機/受信機 u 衛星アンテナ u ラジオアンプ u 警報システム u モニター/テレビのカソード線管 |
| 部分番号 | カラーコード1 | カラーコード2 | カラーコード3 |
| SCBE-141N | 茶色 | 赤色 | ホワイト |
| SCBE-201M | 赤色 | オレンジ | 青い |
| SCBE-251M | 赤色 | オレンジ | 緑色 |
| SCBE-301M | オレンジ | 赤色 | ホワイト |
| SCBE-401M | 黄色 | ブラック | 茶色 |
| SCBE-501M | 緑色 | 黄色 | オレンジ |
| SCBE-601M | 青い | 赤色 | 黄色 |
| SCBE-102M | ブラック | オレンジ | 赤色 |
| SCBE-122M | ブラック | 赤色 | オレンジ |
手による溶接
溶接鉄の温度:350±5°C
熱する時間: 最大3秒
溶接に注意すること
清掃
超音波浄化を使用すると,出力電力が高すぎると,ボードが共鳴する可能性があります.この振動は,破裂または端末の粘着が低下する可能性がありますので,下の条件を使用することをお勧めします.:
周波数:最大40kHz
出力: 20W/リットル
クリーニング時間は5分です
