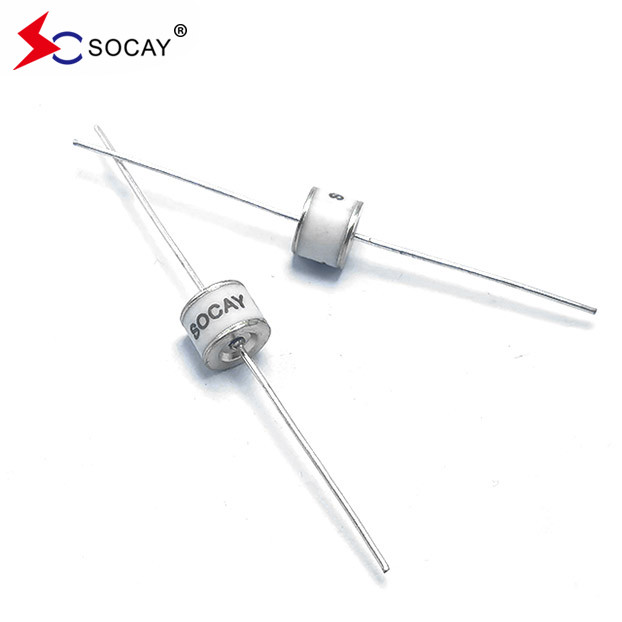

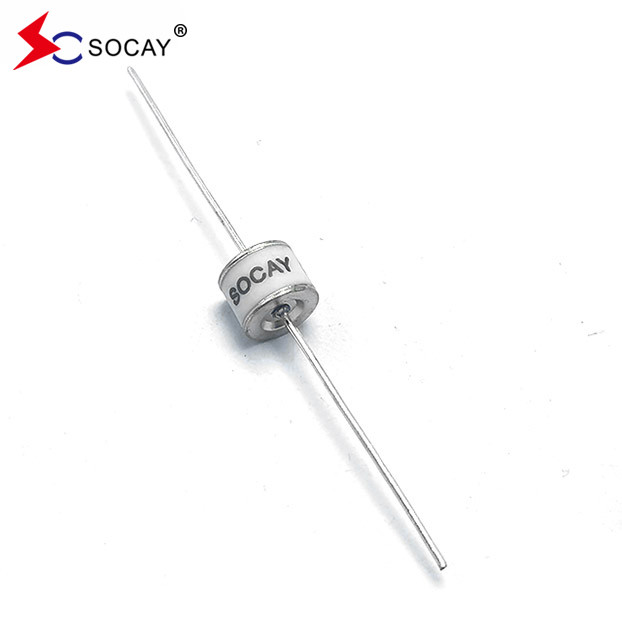

800V 軸性鉛製セラミックGDTチューブ SC2E8-800ML クラシック部品
データシート:SC2E8_v91 について1.pdf
ガス放出管 (GDT) 典型的な適用回路
セラミックガス放出管 (GDT) は,通信,セキュリティ,産業などの電子製品の通信線と電源線保護に広く使用されています.電源線保護に使用する場合,セラミックガス放出管 (GDT) は
図2に示すように,MOVまたはTVSでシリーズで適用されます.図3はRJ45インターフェース保護,図4と図5はRS485インターフェースとBNCをそれぞれ示しています.
2階層のインターフェース保護システムで,最初のレベルはセラミックガス放出管を使用します.
| 部分番号 | 標識 | DC スパーク 超電圧 | 最大 インパルス スパークオーバー電圧 | 最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
定額 インパルス放電電電流 | マックスインパルス放電電 | 定額 インパルス放電電電流 | 衝動 的 な 生活 | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A | @8/20μs ±5回 | @8/20μs 1回 | @50Hz 1セカンド 10時数 | @10/1000μs 300回 | |||
SC2E8-420M SC2E8-420ML SC2E8-420MSMD | SOCAY 420M | 420V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-470M SC2E8-470ML SC2E8-470MSMD | SOCAY 470M | 470V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-600M SC2E8-600ML SC2E8-600MSMD | SOCAY 600M | 600V±20% | <1100V | < 1200V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-800M SC2E8-800ML SC2E8-800MSMD | SOCAY 800m | 800V±20% | < 1200V | <1400V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
ガス放出管の主な特徴
>DC断熱電圧:70~7500V
>衝撃放電電 (8/20 μs):最大100 kA
>衝撃放電電 (10/350 μs): 最大100 kA
>電源周波数放出電流 (1秒):最大20A
>電源周波数放出電流 (0.2s):最大300A
>電弧電圧: 10~35V
>隔熱抵抗:最低1 GΩ
>容量:0.2 pF 最低
セラミックガス放出管 (GDT) の特性
> 接点容量は低く,ほとんどのシリーズ製品の接点容量は2pFを超えないし,超大流量製品の接点容量は10〜10ピコファラードです.;
> 大流量,私たちのセラミックガス放出管 (GDT) の単一のユニット 500Aから100kAから8/20μsの流量範囲を持っています.
> 高保温抵抗,一般的には1GΩ以上,老化が容易でない,信頼性が高い
> DC断熱電圧範囲は75V~6000V,パルス断熱電圧範囲は600V~7800V
> 異なるアプリケーションのニーズを満たすために,SMDデバイスとプラグインデバイス,二端デバイスと三端デバイスを含むさまざまなパッケージ;
> 簡単にインストールできます
