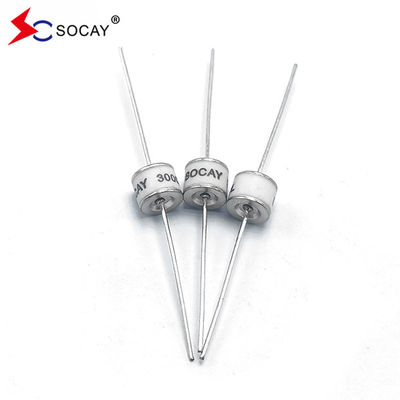

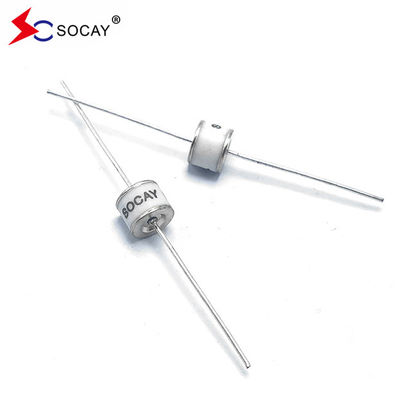

雷を止め 軸性鉛製のセラミックガス放出管 600V SC2E8-600ML GDT電子部品
データシート:SC2E8_v91 について1.pdf
セラミックガス放出管の動作原理
セラミックガス放出管はセラミックで密閉され,内側に隙間のある2つ以上の金属電極で構成され,惰性ガスアルゴンとネオンで満たされています.彼らは回路上で並列接続されています装置が動作しないとき,抵抗は非常に高く,同等容量は低く,開き回路とみなされ,回路にほとんど影響しない.異常な脈動があるとき異常高電圧が消えると,電流が放出されます.それは自動的に高抵抗状態に戻り,回路は通常動作します.
| 部分番号 | 標識 |
DC スパーク 超電圧 |
最大インパルス スパークオーバー電圧 | 最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
|
定額 インパルス放電電電流 |
マックスインパルス放電電 |
定額 インパルス放電電電流 |
衝動 的 な 生活 | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5回 |
@8/20μs 1回 |
@50Hz 1秒 10回 |
@10/1000μs 300回 |
|||
|
SC2E8-420M SC2E8-420ML SC2E8-420MSMD |
SOCAY 420M |
420V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-470M SC2E8-470ML SC2E8-470MSMD |
SOCAY 470M |
470V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-600M SC2E8-600ML SC2E8-600MSMD |
SOCAY 600M |
600V±20% | <1100V | < 1200V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-800M SC2E8-800ML SC2E8-800MSMD |
SOCAY 800m |
800V±20% | < 1200V | <1400V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
セラミックガス放出管の利点:
1. 障害 (導電) 前は,大きな抵抗,漏れがない電流または非常に小さな電流を持つ,開き回路に相当する.
2. 障害 (導電) 後に,それは非常に小さな電圧低下で大きな電流を通過できるショート回路に相当します.
3パルス電流容量 (ピーク電流) は非常に大きい. 2.5kA~100kA.
4双方向対称性がある
5容量値は非常に小さい 3pF未満です
セラミックガス放出管の欠点:
1ガス電離には一定の時間がかかるため,応答速度は遅い.応答時間は一般的に0.2~0.3μs (200~300ns),最も速いのは約0.1μs (100ns) である.オンにする前に,より大きな幅のシャープパルスを通過し,保護効果がないでしょう;
2断熱電圧は一貫性が悪く,分散が大きく,一般的に ±20%です.
3断熱電圧は特定の値のみ
セラミックガス放出管の選択:
1急速なパルス影響下では,陶磁ガス放出管のガスイオン化には一定の時間がかかります (一般的に0.2~0.3μs,最も速いのは約0.1μs),高幅の鋭いパルスが後方へ流出しますこの鋭いパルスを抑制するには,いくつかの方法があります.排放管の後で連続でインダクターを接続するか,適切な長さのトランスミッションラインを放置し,より低い値に鋭いパルス弱化c. 放電管を第一レベルとし,TVS管または半導体過電圧保護装置を第二レベルとする二階層の保護回路を採用する.2つのレベルは抵抗によって隔離されています誘導器や自己修復ファイューズ
2DC断熱電圧 Vsdc の選択:DC断熱電圧 Vsdc の最小値は,電源の最大可能ピーク電圧または最大可能信号電圧の1.2倍以上であるべきである.
3衝動放電電の選択: 選択は,線上に現れる可能性のある最大突発電流または保護を必要とする最大突発電流に基づいて行うべきである.放出管のインパルス放出電流は,名乗インパルス放出電流 (または単一インパルス放出電流の半分) に基づいて計算する..
4断熱電圧の誤差が大きいため,セラミックガス放出管は一般的に並行して使用されません.
5放出管が衝撃破裂後,通常,弧を消すことができるようにするために,電流の発生が起こりうる場所 (アクティブ回路など)放出管の保持電流よりも少ないように自由回転電流を制限する
適用する
産業用電源,通信用電源,インバーター用電源,UPS無中断電源,制御電源,駆動電源,切り替える電源,電源モジュール隔離器インバーター 医療機器
