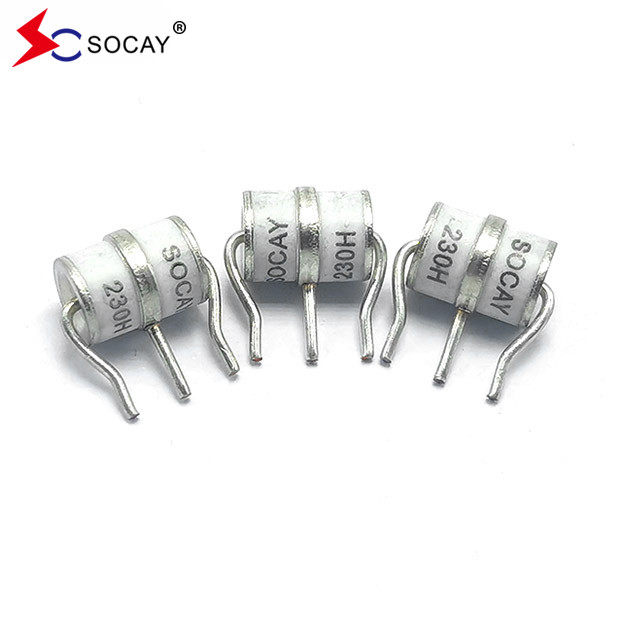

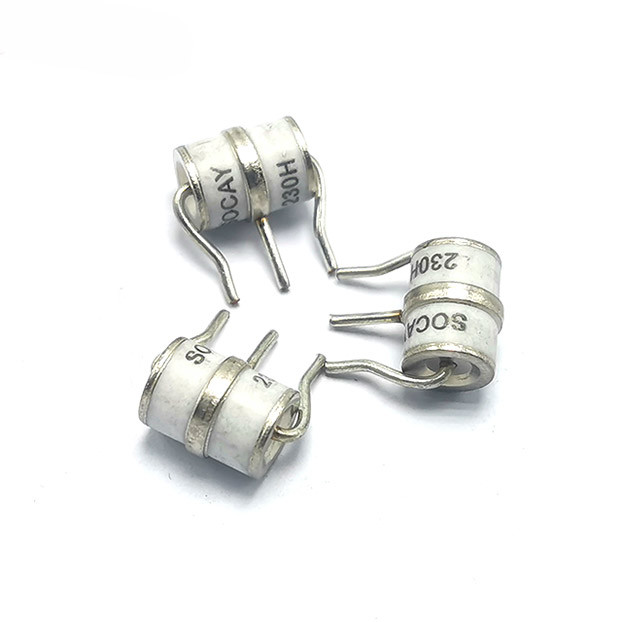

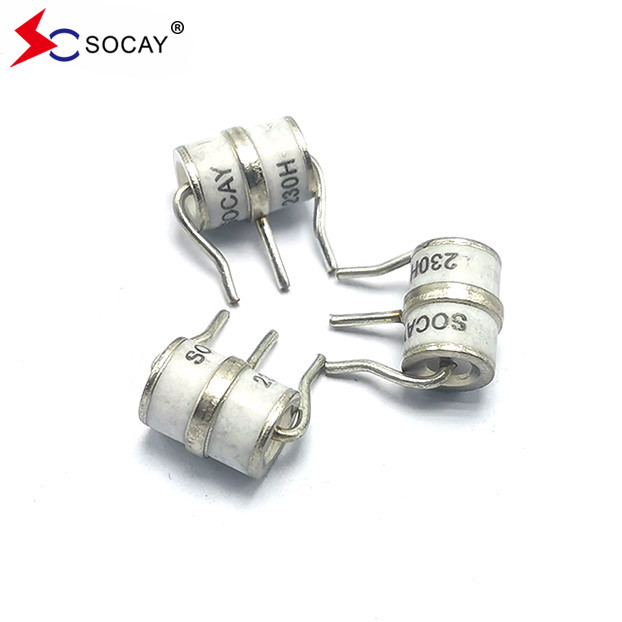

SOCAY 放射線鉛装置 GDT SC3E8-600HM 超低容量
データシート:SC3E8_v2308 について1.pdf
| 部分番号 | 標識 | DC スパークオーバー電圧 | 最大 インパルス スパークオーバー電圧 | 最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
|
定額 インパルス放電電電流 |
マックスインパルス放電電 | 定額A について消耗電流 | 衝動 的 な 生活 | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs 4) ±5回 |
@8/20μs4) 1回 |
@50Hz4) 1セカンド 10時数 |
@10/1000μs 4) 300回 |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | <600V | <700V | 1 GΩ (100Vで) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | <600V | <700V | 1 GΩ (100Vで) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | <1100V | < 1200V | 1 GΩ (100Vで) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | <1400V | 1 GΩ (100Vで) | <1.5pF | 25V | 20KA | 25KA | 20A | 200A |
|
注記: 1) ITU-T K.12 と GB/T 9043-2008 に準拠する用語 2. 納品時にAQL0.65レベルII,DIN ISO 2859 3) 端またはリング電極から中央電極 4) 中央電極を通る総電流,それぞれリング電極の端を通る半分の値 |
|||||||||||
特徴:
放射性でない
RoHS対応です
挿入損失が少ない
迅速に増加するトランジエントに優れた反応です
超低容量だ
IEC 61000-4-5 で定義された8/20μsパルスで試験された20KA電波能力.
応用:
通信機器
CATV 装置
テスト用機器
データライン
電力源
テレコム SLIC 保護
ブロードバンド機器
ADSL2+を含むADSL機器
XDSL 機器
衛星やCATV機器
消費者電子機器
