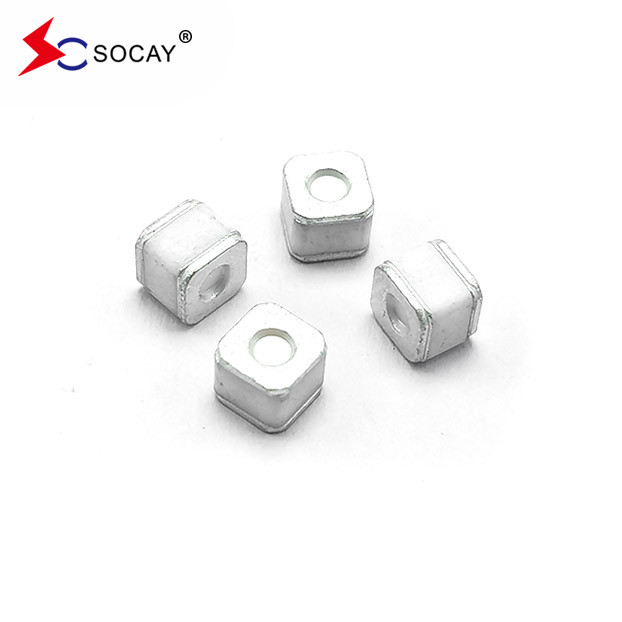

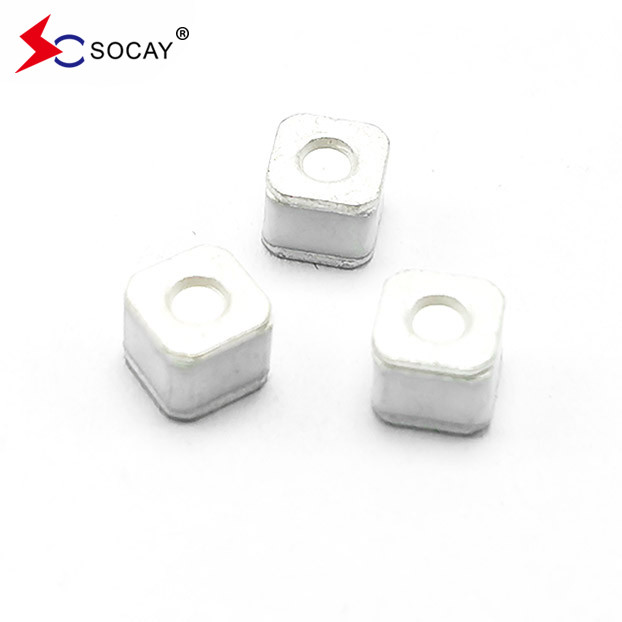

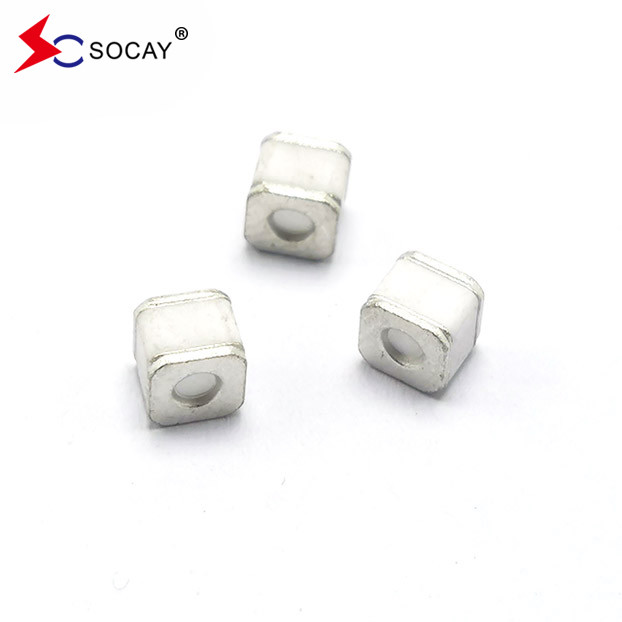

SOCAY ガス放出管 オーバージェス・プロテクター SC2E5-90LSMD 表面マウント GDT
データシート:SC2E5-SMD_v2110. 試聴する1.pdf
| 部分番号 |
DC スパークオーバー電圧 |
最大 インパルス スパークオーバー 電圧 |
最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
|
定額 インパルス放電電電流 |
マックスインパルス放電電 | 定額A について消耗電流 |
インパルス 人生 |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5回 |
@8/20μs 1回 |
@50Hz 1セカンド 10時数 |
@10/1000μs 300回 |
||
| SC2E5-75LSMD | 75V±20% | <500V | <650V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | <500V | <650V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | <500V | <650V | 1 GΩ (50V DC で) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | <500V | <650V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | <600V | <700V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | <700V | <800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | <700V | <800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | <800V | <950V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | <900V | <1000V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | < 1200V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | <1400V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
注記:
|
||||||||||
I:ガス放出管について
ガス放出管,セラミックガス放出管の完全な名称,英語のガス放出管,しばしば略称GDTに置き換えられるのは,ギャップ型電圧保護装置です.通信システムの雷保護に広く使用されている放電管は,電流を放出し,超電圧を制限するために,複数のレベルの保護回路の第一段階または最初の2段階で使用されます.放電管の電極間隔絶抵抗が非常に大きく,寄生容量は非常に小さいので信号線の雷保護には明確な利点があります.放出管の保護特性の主な欠点は,放出時間の遅延が大きいこと, 作用感度が理想的ではないので,大きな上昇した急流で雷波を効果的に抑制することは困難です.電力供給システムの雷保護に連続流出の問題があります..
II:主要成分
ポルセランチューブ粉末,電極,電子惰性ガスなど
特徴:
IEC 61000-4-5 で定義された 8/20μs パルスでテストされた 5KA 突発能力
セラミックガス放出管の分類
1電子の数に応じて,一般的に使用されるガス放出管は二極管放出管と三極管放出管に分かれています.それらのパッケージング材料のほとんどは陶器です.陶磁放出管と呼ばれています.
2表面の大きさにより,一般的に使用されるガス放出管はチップ放出管とプラグイン放出管に分かれます.
3製品パルス電圧に応じて,一般的に使用されるガス放出管は,従来のパルス放出管と低パルス放出管に分かれます.
セラミックガス放出管の動作原理
セラミックガス放出管はセラミックで密閉され,内側に隙間のある2つ以上の金属電極で構成され,惰性ガスアルゴンとネオンで満たされています.彼らは回路上で並列接続されています装置が動作しないとき,抵抗は非常に高く,同等容量は低く,開き回路とみなされ,回路にほとんど影響しない.異常な脈動があるとき異常高電圧が消えると,電流が放出されます.それは自動的に高抵抗状態に戻り,回路は通常動作します.
セラミックガス放出管の利点
1. 障害 (導電) 前は,大きな抵抗,漏れがない電流または非常に小さな電流を持つ,開き回路に相当する.
2. 障害 (導電) 後に,それは非常に小さな電圧低下で大きな電流を通過できるショート回路に相当します.
3パルス電流容量 (ピーク電流) は非常に大きい. 2.5kA~100kA.
4双方向対称性がある
5容量値は非常に小さい 3pF未満です
