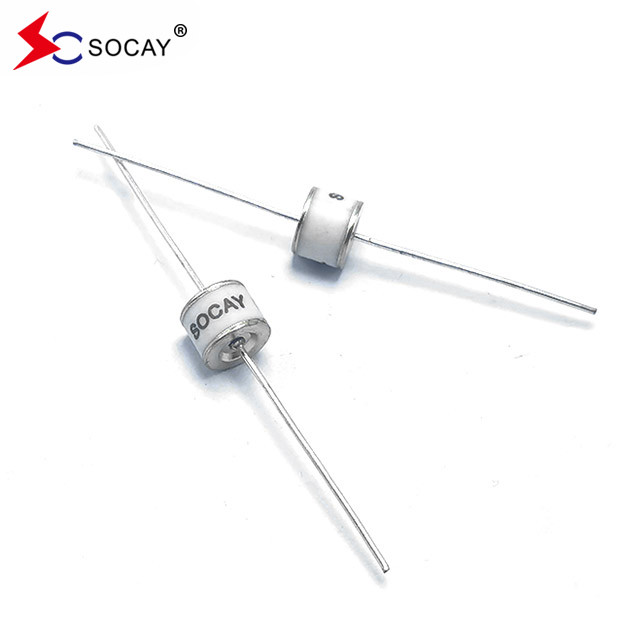

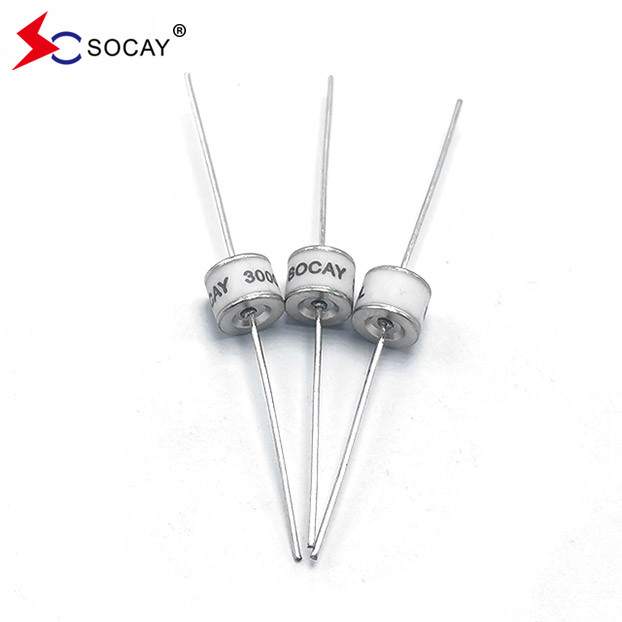

20KA 突発容量 セラミックガス放出管 SC2E8-350HL,SOCAY 2電極GDT
データシート:SC2E8_v91 について1.pdf
この保護部品は,他の分野でも不可欠です. AC電源伝送システムでは,電流制限ワリスタとしばしば使用されます.顧客施設のDSLモデムなどの設備WLAN ルータ,テレビ機,ケーブルモデム エアコンの設備では,統合ブラックボックスのコンセプトは,アレスターとワリスター,PTC,ダイオード,インダクタを組み合わせることで段階的な保護を提供します.
| 部分番号 | 標識 |
DC スパーク 超電圧 |
最大インパルス スパークオーバー電圧 | 最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
|
定額 インパルス放電電電流 |
マックスインパルス放電電 |
定額 インパルス放電電電流 |
衝動 的 な 生活 | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5回 |
@8/20μs 1回 |
@50Hz 1秒 10回 |
@10/1000μs 300回 |
|||
|
SC2E8-75H SC2E8-75HL SC2E8-75HSMD |
SOCAY 75H |
75V±20% | <500V | <600V | 1 GΩ (25V) | <1.5pF | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-90H SC2E8-90HL SC2E8-90HSMD |
SOCAY 90H |
90V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-150H SC2E8-150HL SC2E8-150HSMD |
SOCAY 150H |
150V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-230H SC2E8-230HL SC2E8-230HSMD |
SOCAY 230H |
230V±20% | <600V | <700V | 1 GΩ (100Vで) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-250H SC2E8-250HL SC2E8-250HSMD |
SOCAY 250H |
250V±20% | <700V | <800V | 1 GΩ (100Vで) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-300H SC2E8-300HL SC2E8-300HSMD |
SOCAY 300H |
300V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-350H SC2E8-350HL SC2E8-350HSMD |
SOCAY 350H |
350V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-420H SC2E8-420HL SC2E8-420HSMD |
SOCAY 420H |
420V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-470H SC2E8-470HL SC2E8-470HSMD |
SOCAY 470H |
470V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-600H SC2E8-600HL SC2E8-600HSMD |
SOCAY 600H |
600V±20% | <1100V | < 1200V | 1 GΩ (100Vで) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-800H SC2E8-800HL SC2E8-800HSMD |
SOCAY 800H |
800V±20% | < 1200V | <1400V | 1 GΩ (100Vで) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
注記: 1) ITU-T K.12 と GB/T 9043-2008 に準拠する用語 2. 納品時にAQL0.65レベルII,DIN ISO 2859 |
|||||||||||
