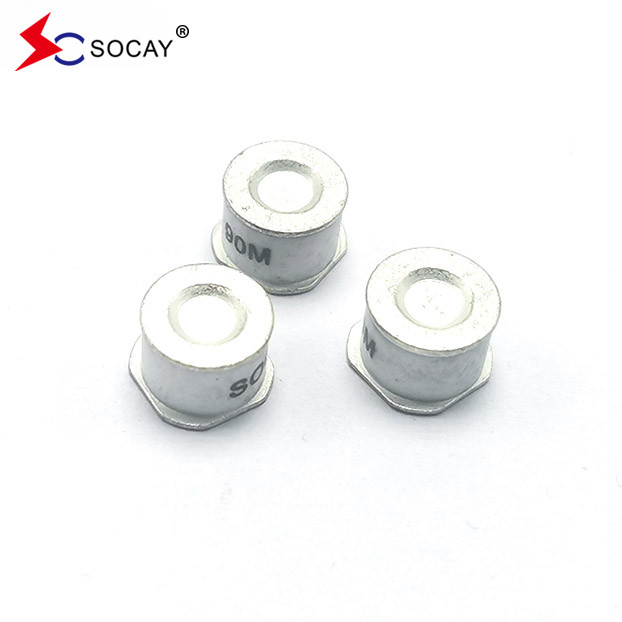

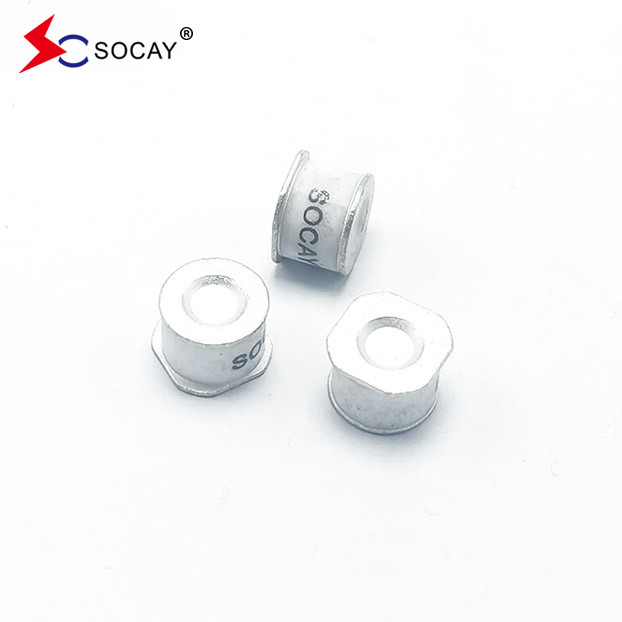

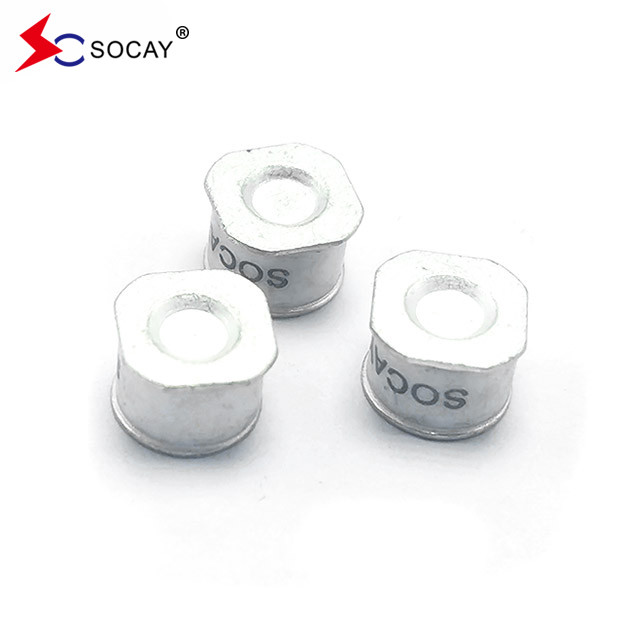

SMD セラミックガス放出管 SC2E8-350MSMD,表面マウントGDTアレーザー
データシート:SC2E8_v91 について1.pdf
| 部分番号 | 標識 |
DC スパーク 超電圧 |
最大 インパルス スパークオーバー電圧 | 最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
|
定額 インパルス放電電電流 |
マックスインパルス放電電 |
定額 インパルス放電電電流 |
衝動 的 な 生活 | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5回 |
@8/20μs 1回 |
@50Hz 1セカンド 10時数 |
@10/1000μs 300回 |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | <500V | <600V | 1 GΩ (25V) | <1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150m |
150V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | <600V | <700V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | <700V | <800V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300m |
300V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
| 材料 |
鉛 装置:ニッケルで覆い,スチールで覆ったワイヤー 表面マウント:薄型スチロール |
|
| 製品表示 |
SオーケーXXXM/H XXX -名目電圧 M - 10KA H - 20KA |
|
|
弧に輝く トランジション電流 |
<0.5Amp | |
| 光電圧 | ~60ボルト | |
|
貯蔵および 運用 温度 |
-40〜+90°C | |
| 体重 | SC2E8-XXXML | ~1.5g |
| SC2E8-XXXHL | ~1.6g | |
| SC2E8-XXXM/H | ~1.35g | |
| SC2E8-XXXM/HSMD オーケー | ~1.5g | |
| 気候カテゴリー (IEC 60068-1) | 40/ 90/ 21 | |
