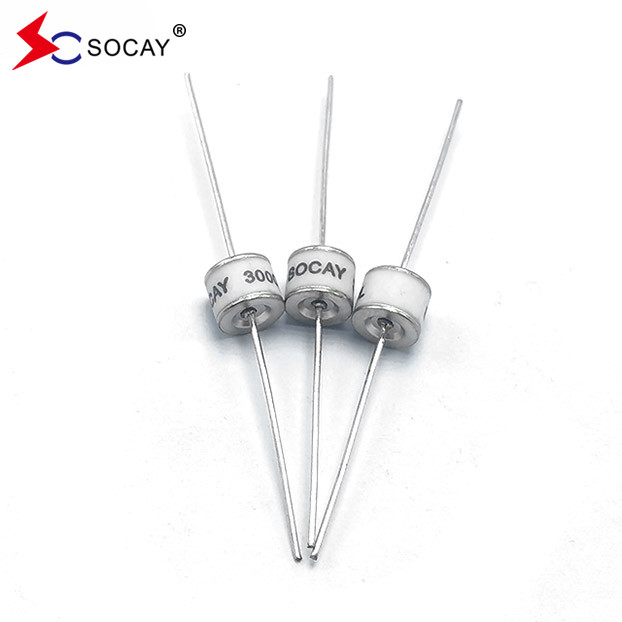

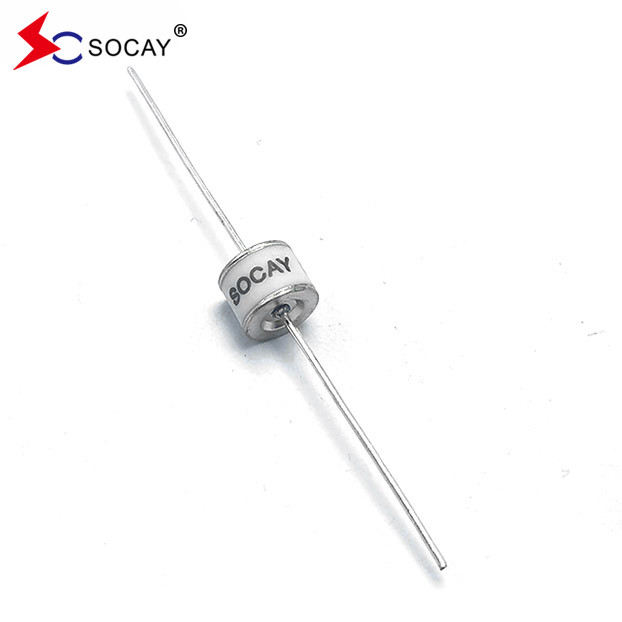

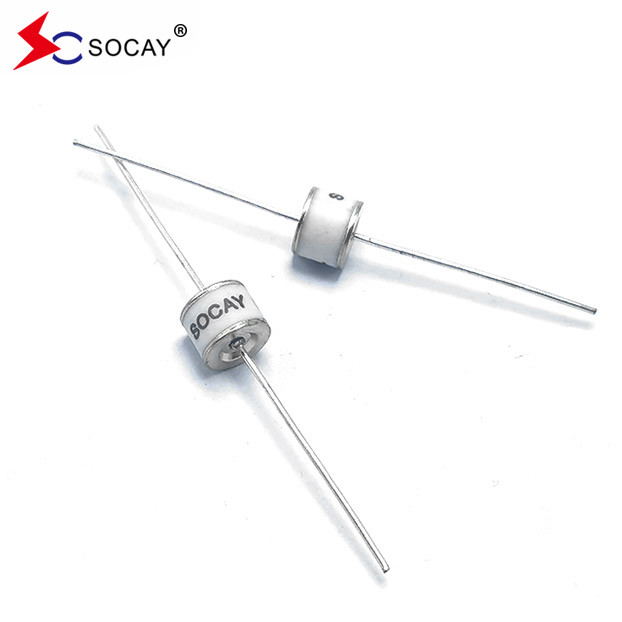

90V±20% 軸性鉛製セラミックガス放出管 SC2E8-90ML RoHS対応
データシート:SC2E8_v91 について1.pdf
セラミックガス放出管の選択原則
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit電気回路の正常な動作に影響を及ぼさないように
2サーミックガス放出管の保持電圧は,回路内の作業電圧が連続的伝導を引き起こすことを確保するために,できるだけ高いものでなければなりません.電気回路の電圧過電が消えたときサーミックガス放出管を間に合うようにします. そうしないと回路の正常な動作に影響します.
3陶磁ガス放出管の衝突断裂電圧が回路が耐えうる最高瞬間の電圧より低くなければならないことを確認する.
4線に流入するインパルス電流の強さに応じて,選択された放電管が達成しなければならないインパルス電流抵抗能力を決定します.
5必要に応じて,セラミックガス放出管は,故障防止装置とも呼ばれる適切な短回路装置,FS装置を装備する必要があります.
| 部分番号 | 標識 |
DC スパーク 超電圧 |
最大 インパルス スパークオーバー電圧 | 最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
|
定額 インパルス放電電電流 |
マックスインパルス放電電 |
定額 インパルス放電電電流 |
衝動 的 な 生活 | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5回 |
@8/20μs 1回 |
@50Hz 1セカンド 10時数 |
@10/1000μs 300回 |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | <500V | <600V | 1 GΩ (25V) | <1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150m |
150V±20% | <500V | <600V | 1 GΩ (50V) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | <600V | <700V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | <700V | <800V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300m |
300V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
GDTについて
ガス放出管は高効率の弧放出のガス物理原理に従って動作する.電気的観点から言えば,ガス放出管は圧力敏感スイッチに相当する.放電管に施された電圧が断熱電圧を超えると高波動電流処理能力と電流短回路過電圧からほぼ独立した電波電波電圧.放出が終わり,放出管が外に出ると保護されたコンポーネントのほぼすべての要件を満たします. 保護されたコンポーネントは,ガスの放出管に許容値範囲内での過電圧を信頼的に制限することができます通常の操作条件では,高保温抵抗と低容量特性により,放出管は保護システムに実質的に影響しない.
セラミックガス放出管の分類
1電子の数に応じて,一般的に使用されるガス放出管は二極管放出管と三極管放出管に分かれています.それらのパッケージング材料のほとんどは陶器です.陶磁放出管と呼ばれています.
2表面の大きさにより,一般的に使用されるガス放出管はチップ放出管とプラグイン放出管に分かれます.
3製品パルス電圧に応じて,一般的に使用されるガス放出管は,従来のパルス放出管と低パルス放出管に分かれます.
