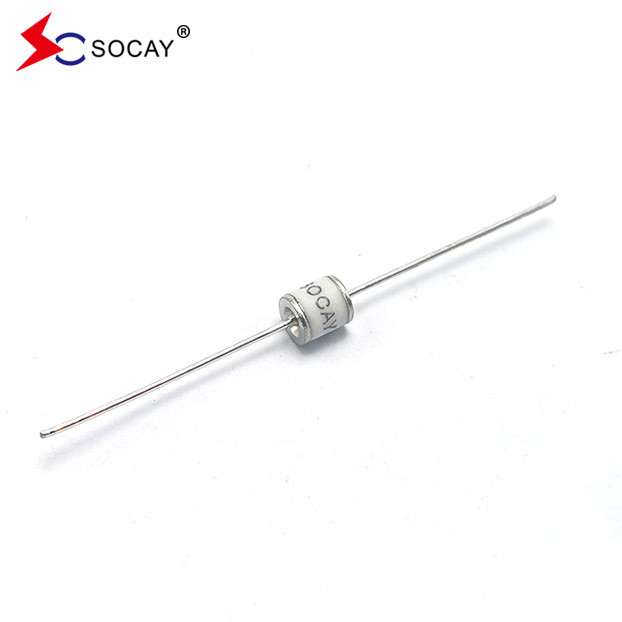

350V 軸性鉛型GDT SC2E5-350LL 低挿入損失ガス放出管
データシート:SC2E5_v91 について1.pdf
|
部分 番号 |
標識 | DC スパークオーバー電圧 |
最大 インパルス スパークオーバー電圧 |
最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
|
定額 インパルス放電電電流 |
マックスインパルス放電電 | 定額A について消耗電流 |
インパルス 人生 |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5回 |
@8/20μs 1回 |
@50Hz 1セカンド 10時数 |
@10/1000μs 300回 |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | <500V | <600V | 1 GΩ (25V) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | <500V | <600V | 1 GΩ (50V) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | <500V | <600V | 1 GΩ (50V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | <600V | <700V | 1 GΩ (100Vで) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | <700V | <800V | 1 GΩ (100Vで) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | <800V | <900V | 1 GΩ (100Vで) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | <900V | <1000V | 1 GΩ (100Vで) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | <1100V | < 1200V | 1 GΩ (100Vで) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | < 1200V | <1400V | 1 GΩ (100Vで) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
注記: 1) ITU-T K.12 と GB/T 9043-2008 に準拠する用語 2. 納品時にAQL0.65レベルII,DIN ISO 2859 |
|||||||||||
| 材料 | ニッケルで覆い,スチールで覆ったワイヤー | |
| 製品表示 |
SOCAYXXXL XXX -名目電圧 L -5KA |
|
|
弧に輝く トランジション電流 |
<0.5Amp | |
| 光電圧 | ~60ボルト | |
|
貯蔵および 運用 温度 |
-40〜+90°C | |
| 気候カテゴリー (IEC 60068-1) | 40/90/21 | |
| 体重 | SC2E5-XXL | ~1.0g |
| SC2E5-XXXL | ~0.85g | |
