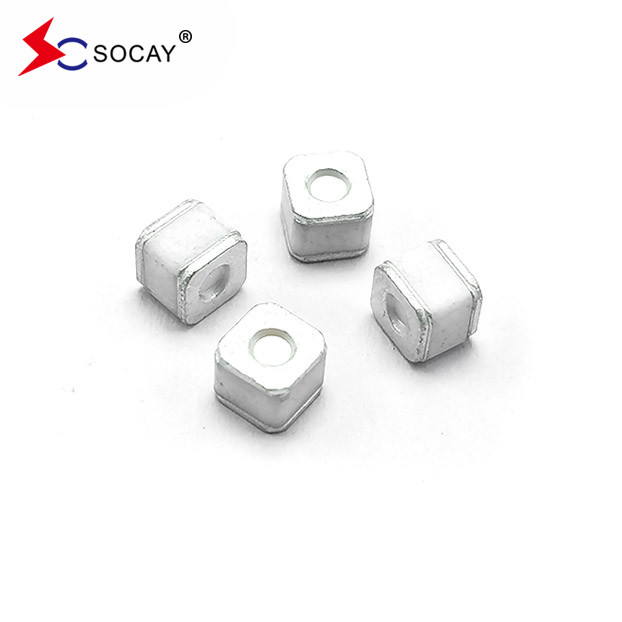

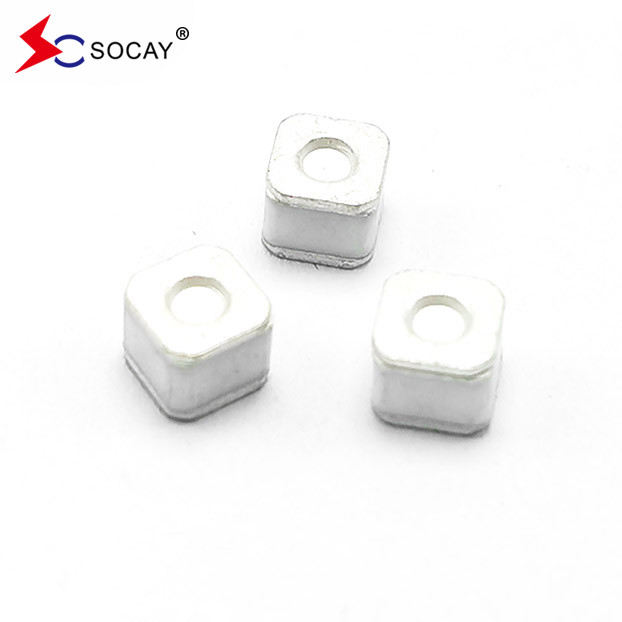

SOCAY GDT ガス放出管 SC2E5-600LSMD,急上昇するトランジエントに優れた反応
データシート:SC2E5-SMD_v2110. 試聴する1.pdf
| 部分番号 |
DC スパークオーバー電圧 |
最大 インパルス スパークオーバー 電圧 |
最小隔熱抵抗 | 最大容量 | 弧の電圧 | 奉仕 生活 | ||||
|
定額 インパルス放電電電流 |
マックスインパルス放電電 | 定額A について消耗電流 |
インパルス 人生 |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5回 |
@8/20μs 1回 |
@50Hz 1セカンド 10時数 |
@10/1000μs 300回 |
||
| SC2E5-75LSMD | 75V±20% | <500V | <650V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | <500V | <650V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | <500V | <650V | 1 GΩ (50V DC で) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | <500V | <650V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | <600V | <700V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | <700V | <800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | <700V | <800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | <800V | <950V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | <900V | <1000V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | < 1200V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | <1400V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
注記:
|
||||||||||
特徴:
IEC 61000-4-5 で定義された 8/20μs パルスでテストされた 5KA 突発能力
