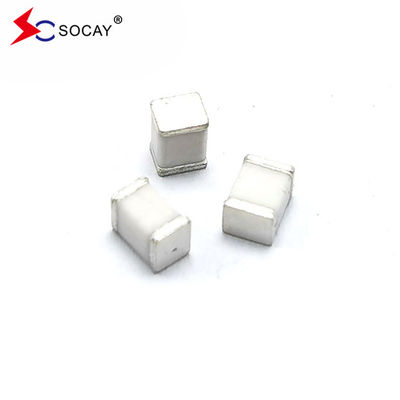

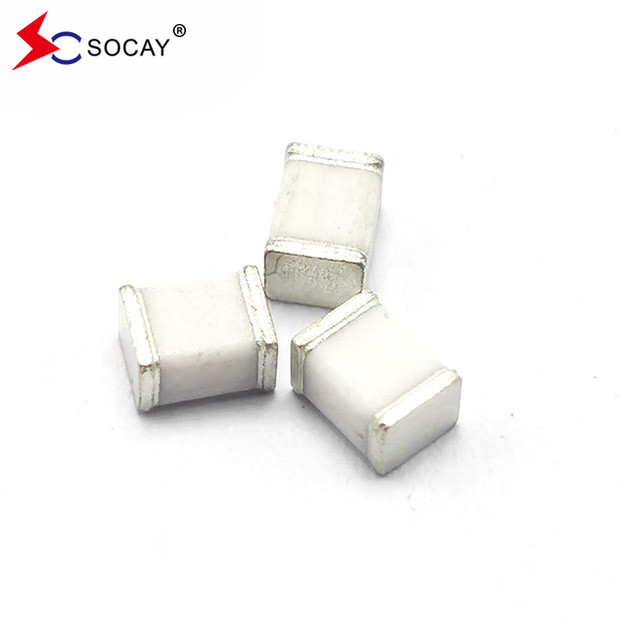

2KA 突発容量ガス放出管 (GDT) SC1812-350CSMD 方形図
データシート:SC1812_v2106 試聴する1.pdf
| 部分番号 | DC スパークオーバー電圧 | 最大インパルス スパークオーバー電圧 | 最小隔熱抵抗 | 最大容量 | 弧の電圧 |
定額 インパルス放電電電流 |
|
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5回 |
||
| SC1812-75CSMD | 75V±30% | <600V | <700V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 2KA |
| SC1812-90CSMD | 90V±20% | <600V | <700V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 2KA |
| SC1812-150CSMD | 150V±20% | <600V | <700V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 2KA |
| SC1812-200CSMD | 200V±20% | <600V | <750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-230CSMD | 230V±20% | <600V | <750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-300CSMD | 300V±20% | <800V | <900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-350CSMD | 350V±20% | <800V | <900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
|
注記:
|
|||||||
記述:
ガス放出管は,最も広く使用されている雷保護装置の1つです. それはAC,電源電源雷保護,または様々な信号雷保護,とても良い保護作用があります主な特徴は: 流量が大きい,電極容量が小さい,絶縁抵抗が高い,断熱電圧のオプション範囲,しかし反応速度は遅い (残留電圧が高い).
