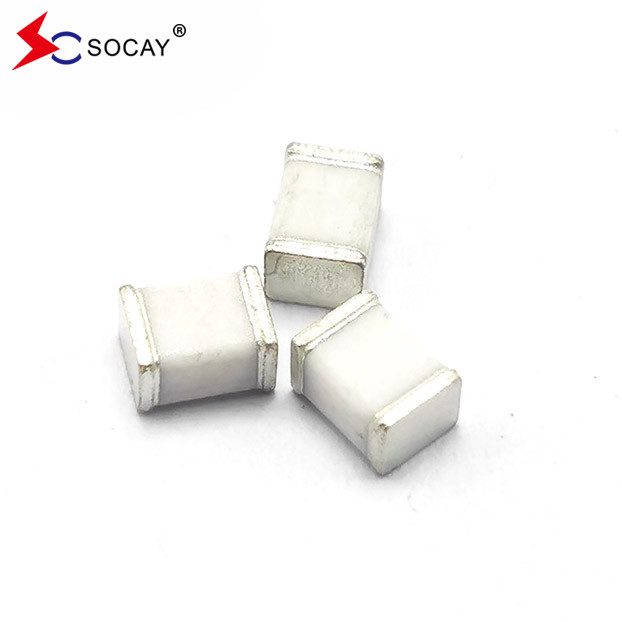

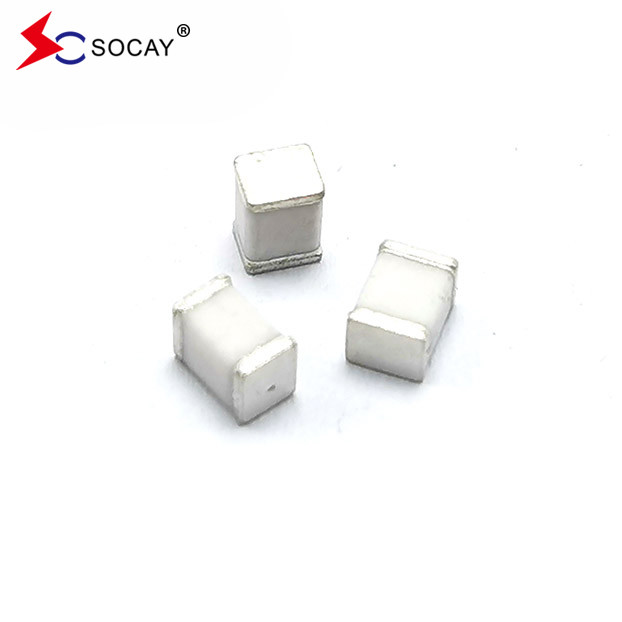

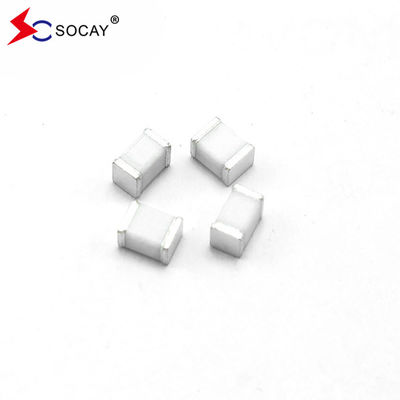

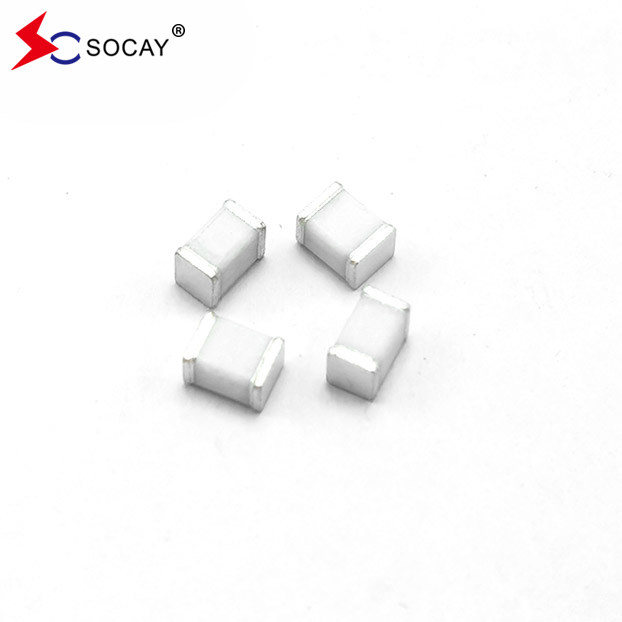

2電極ガス放出管 (GDT) SC1812-90CSMD,表面装着装置,UL認定
データシート:SC1812_v2106 試聴する1.pdf
| 部分番号 | DC スパークオーバー電圧 | 最大インパルス スパークオーバー電圧 | 最小隔熱抵抗 | 最大容量 | 弧の電圧 | 定額 インパルス放電電電流 | |
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A | @8/20μs ±5回 | ||
| SC1812-75CSMD | 75V±30% | <600V | <700V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 2KA |
| SC1812-90CSMD | 90V±20% | <600V | <700V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 2KA |
| SC1812-150CSMD | 150V±20% | <600V | <700V | 1 GΩ (50V DC で) | <1.0pF | ~15V | 2KA |
| SC1812-200CSMD | 200V±20% | <600V | <750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-230CSMD | 230V±20% | <600V | <750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-300CSMD | 300V±20% | <800V | <900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-350CSMD | 350V±20% | <800V | <900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-400CSMD | 400V±20% | <900V | <1000V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-420CSMD | 420V±20% | <900V | <1000V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-470CSMD | 470V±20% | <900V | <1000V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
| SC1812-600CSMD | 600V±20% | <1100V | < 1200V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2KA |
注記:
| |||||||
記述:
ガス放出管 (GDT) は,電気通信の装置を保護するための古典的な部品です.高品質で繊細な電子回路を備えたITシステムと電信システムは,.
1812シリーズのGDTは,小型パッケージで高い電圧上昇率を提供しています.4.5x3.2x2.7mmのPCBの表面設置のために設計されています.低挿入損失は,ブロードバンド機器のアプリケーションに完全に適しています容量は電圧によって変化せず,Tip と Ring の容量変動が望ましくない ADSL2+ で運用上の問題を引き起こさない.この装置は非常に頑丈で,破壊することなく,ミニチュアパッケージ1812で500Aパルスを誘導することができます.
特徴:
応用:
