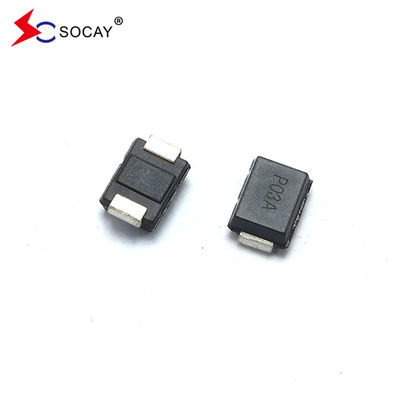

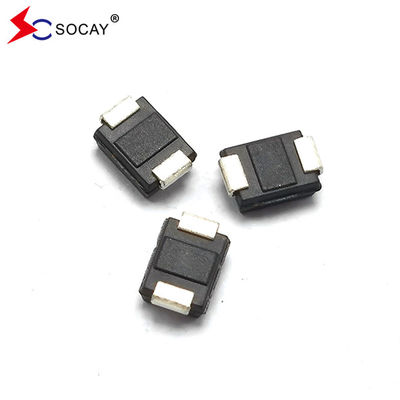

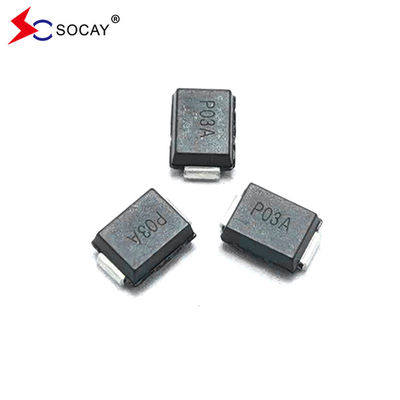

タイリスター P2300SB ESD 抑制器 DO-214AA 超電圧保護用の半導体
データシート:PXXX0SB_v2103 について1.pdf
| 部分番号 | 標識 | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | 私はS | 私はT | 私はH |
C0 2 @1MHz 2Vバイアス |
| Vミニ | Vマックス | Vマックス | mAマックス | A についてマックス | mAミニ | pF タイプ | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
注記: 1Vは100KV/sで測定される. 2 状態外容量はVで測定される.DC=2V,VRMS1V,f=1MHzで,この電波は |
||||||||
記述:
PXXX0SBシリーズは,モデム,ラインカード,CPE,DSLなどのブロードバンド機器を過電圧トランジエントから保護するように設計されています.このシリーズは,設備が世界規制基準に適合することを可能にする表面マウントソリューションを提供します..
特徴:
|
u 低電圧過電 u 低オン状態電圧 u 制限範囲内の多重の急上昇事件の後,急上昇能力を低下させない u レーティング値を超えた電波が発生すると短回路が故障します u 低容量 |
適用されるグローバル規格:
|
u TIA-968-A u ITU K.20/21 強化レベル u ITU K.20/21 基本レベル u GR 1089 インタービル u GR 1089 インタービル u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| パラメータ | 定義 |
| 私はS | 交換電流- オン状態への切り替えに必要な最大電流 |
| 私はDRM | 流出電流- V で測定された最大オフ状態のピーク電流DRM |
| 私はH | 保持電流- 状態を維持するために必要な最小電流 |
| 私はT | オン状態の電流- 最大の定数連続オン状態の電流 |
| VS | 切換電圧- オン状態に切り替える前の最大電圧 |
| VDRM | 静止電圧のピーク- 停止状態を維持しながら適用できる最大電圧 |
| VT | オン状態の電圧- オン状態の電流で測定された最大電圧 |
| C について0 | 状態外容量- 停止状態で測定された典型容量 |
| シリーズ | 2/10μS1 | 8/20μS1 | 10/1 について60μS1 | 10/560μS1 | 10/1 について000μS1 | 5/310μS1 |
私はTSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/1 について60μS2 | 10/560μS2 | 10/1 について000μS2 | 10/700μS2 | ||||
| ちょっと待って | ちょっと待って | ちょっと待って | ちょっと待って | ちょっと待って | A についてミニ | ちょっと待って | Amps/μs 最大 | ||
| B について | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
注記:
|
-ピークパルス電流 (I)PP) は繰り返し使用可能で,製品の使用期間中に保証されます. - 私はPP-40°Cから+85°Cの温度範囲で適用される指定値 - 装置はまず -40°C < T で熱均衡状態でなければなりませんJ< +150°C
|
||||||||
| 高温電圧遮断 | 80%名目VDRM (VACピーク) +125°Cまたは+150°C,鉛材料銅合金 高温電圧ブロック 504または1008時間 MIL-STD-750 (方法1040) JEDEC,JESD22-A-101 | |
| 温度サイクル | -65°Cから+150°C,15分間,最大10~100サイクル. MIL-STD-750 (方法1051) EIA/JEDEC,JESD22-A104 | |
| 偏った温度と湿度 | 52 VDC (+85°C) 85%RH,504から1008時間まで | |
| 高温貯蔵 | +150°C 1008時間 MIL-STD-750 (方法1031) JEDEC,JESD22-A-101 | |
| 低温貯蔵 | -65°C,1008時間 | |
| 熱ショック | 0°C から +100°C, 5 分間, 10 秒間の移動, 熱ショック 10 サイクル. MIL-STD 750 (方法 1056) JEDEC, JESD22-A-106 | |
| オートクラブ (圧力調理器の試験) | +121°C,100%RH,2atm,24時間から168時間まで EIA/調理器試験) JEDEC,JESD22-A-102 | |
| 溶接熱耐性 | +260°C 30秒 ミル-STD-750 (方法2031) | |
| 湿度感度レベル | 85%RH, +85°C, 168時間,3回のリフローサイクルレベル (+260°Cピーク) JEDEC-J-STD-020,レベル1 |
| 鉛材料 | 銅合金 | |
| ターミナル 完成 | 100%マットチンの塗装 | |
| 機体材料 | ULで認められたエポキシが燃焼性分類94V-0を満たす |
| 部分番号 | コンポーネント パッケージ | 量 | パッケージ オプション | パッケージの仕様 | |
| Pxxx0SB | DO-214AA | 2500 | テープ&リール -12mm/13′′テープ | エイイ -481 - D |
