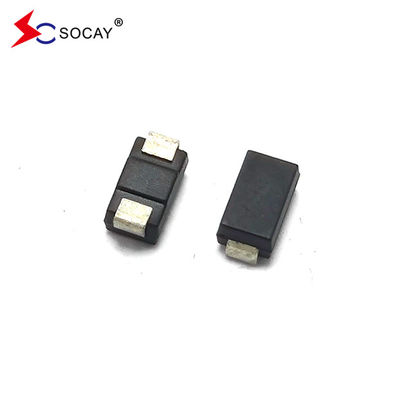

TSS タイリスター電波保護装置 DO-214AA P0720TB @10/700μs 3/4KV
データシート:PXXX0TB_v2101 について2.pdf
タイリスターは半導体コンポーネントの一種です.彼らはアプリケーション,モデム,電話機,ラインカード,応答機,FAX機,SLIC,T1/E1XDSL,PBX など
| 部分番号 | 標識 |
VDRM @IDRM=5μA
|
VS① @100V/μS |
私はS |
VT @IT=2.2A |
私はT | 私はH |
C0② @1MHz,2Vバイアス |
| V M について中. | V M についてアックス. | mA M についてアックス. | V マックス. | A についてマックス. | mA ミニ. | pFタイプ. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
注記: 1VS100KV/sで測定される. 2 状態外容量はVで測定される.DC=2V,VRMS1V,f=1MHzで,この電波は |
||||||||
半導体放電管の利点
1断裂前は,開き回路に相当し,隔熱抵抗は非常に大きく,漏れ電流は非常に小さい.
2双方向対称性がある
3応答速度は非常に低い.
4断熱電圧は安定しています
半導体放電管の欠点:
1陶磁放出管と比較して,流量度はわずか数百Aで小さい.
2断熱電圧には特定の特異値のみがあります.
3容量は大きく,数十から数百のpFです.
半導体放出管の選択
TSSを選択する際には,一般的に以下の原則を遵守すべきである.
1切断電圧の選択 VDRM:切断電圧は,保護回路の最大稼働電圧よりも大きくなければならない.
2移行電圧の選択 VBO: 移行電圧は,機器が耐えられる最大間隔ピーク電圧よりも小さいものでなければならない.
3保持電流 IH の選択: 保持電流は,装置の動作電流と短回路電流よりも大きくなければならない.
4寄生容量の選択 C:寄生容量は,回路によって許容される挿入損失または信号伝送周波数に応じて選択されます.
5. 突発電流の選択: 突発電流の異なるレベルは,回路または突発電流試験基準の要件に応じて選択されます.
記述:
PXXX0TBシリーズタイリスターは半導体部品の一種である.それらはアプリケーション,モデム,電話機,ラインカード,応答機,FAX機,SLIC,T1/E1,xDSL,PBXなどに設計されている.
特徴:
|
u 臨時電波を吸収する優れた能力 u 突発電圧に対する迅速な反応 (nsレベル) u 急速上昇するトランジエントによる過電圧を排除する u 湿度感度レベル:レベル1 u 体重 69 mg (約) u 退行性でない |
| パラメータ | シンボル | 価値 | ユニット |
| 貯蔵温度範囲 | Tstg | -60から+150 | °C |
| 動作交差点温度範囲 | Tj | -40 から +150 | °C |
| 繰り返しのピークパルス電流 | 私はPP | 80 | A について |
| パラメータ | 定義 |
| 私はS | 交換電流- オン状態への切り替えに必要な最大電流 |
| 私はDRM | 流出電流- V で測定された最大オフ状態のピーク電流DRM |
| 私はH | 保持電流- 状態を維持するために必要な最小電流 |
| 私はT | オン状態の電流- 最大の定数連続オン状態の電流 |
| VS | 切換電圧- オン状態に切り替える前の最大電圧 |
| VDRM | 静止電圧のピーク- 停止状態を維持しながら適用できる最大電圧 |
| VT | オン状態の電圧- オン状態の電流で測定された最大電圧 |
| C について0 | 状態外容量- 停止状態で測定された典型容量 |
| 概要 | ロール (pcs) | カートンあたり (pcs) | リール直径 (mm) | |
| テープ | 5,000 | 80,000 | 330 |
