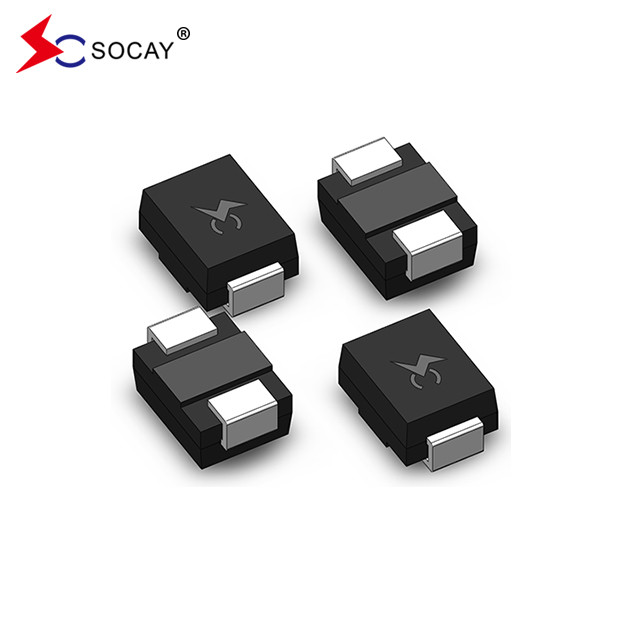

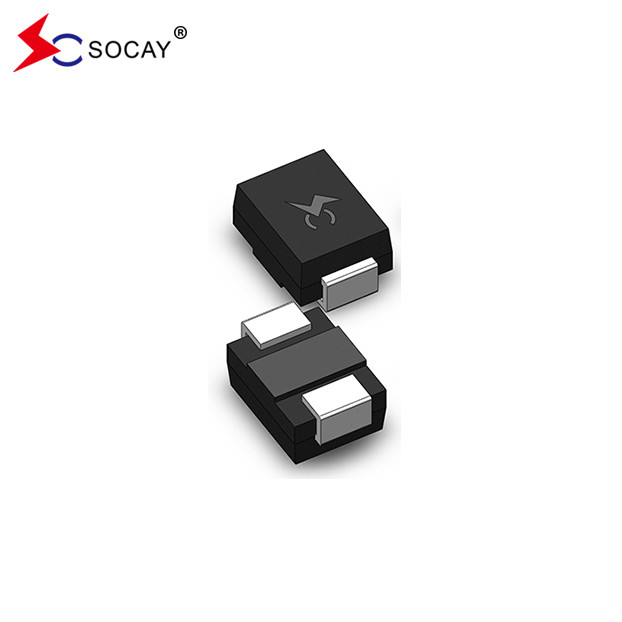

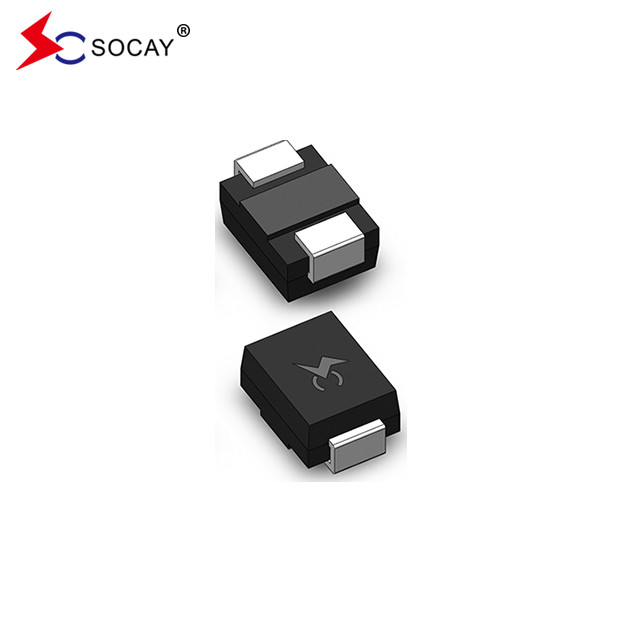

低容量タイリスター電圧圧器 TSS半導体部品 P0640SB
データシート:PXXX0SB_v2103 について1.pdf
| 部分番号 | 標識 | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | 私はS | 私はT | 私はH |
C0 2 @1MHz 2Vバイアス |
| Vミニ | Vマックス | Vマックス | mAマックス | A についてマックス | mAミニ | pF タイプ | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
注記: 1Vは100KV/sで測定される. 2 状態外容量はVで測定される.DC=2V,VRMS1V,f=1MHzで,この電波は |
||||||||
紹介:
TSSは,正確な伝導,迅速な応答,高い電波吸収能力,二軸対称性,高い信頼性によって特徴づけられる.
作業原理
装置が回路に並列接続され,移動していない場合,抵抗値は高く,回路にほとんど影響しない開き回路とみなすことができます.異常な脈動があるとき,抵抗値が瞬時に低下し,一時的に電流を放出します.異常な高電圧が消えると,高抵抗状態に戻り,回路は正常に動作します.
| パラメータ | 定義 |
| 私はS | 交換電流- オン状態への切り替えに必要な最大電流 |
| 私はDRM | 流出電流- V で測定された最大オフ状態のピーク電流DRM |
| 私はH | 保持電流- 状態を維持するために必要な最小電流 |
| 私はT | オン状態の電流- 最大の定数連続オン状態の電流 |
| VS | 切換電圧- オン状態に切り替える前の最大電圧 |
| VDRM | 静止電圧のピーク- 停止状態を維持しながら適用できる最大電圧 |
| VT | オン状態の電圧- オン状態の電流で測定された最大電圧 |
| C について0 | 状態外容量- 停止状態で測定された典型容量 |
| シリーズ | 2/10μS1 | 8/20μS1 | 10/1 について60μS1 | 10/560μS1 | 10/1 について000μS1 | 5/310μS1 |
私はTSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/1 について60μS2 | 10/560μS2 | 10/1 について000μS2 | 10/700μS2 | ||||
| ちょっと待って | ちょっと待って | ちょっと待って | ちょっと待って | ちょっと待って | A についてミニ | ちょっと待って | Amps/μs 最大 | ||
| B について | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
注記:
|
-ピークパルス電流 (I)PP) は繰り返し使用可能で,製品の使用期間中に保証されます. - 私はPP-40°Cから+85°Cの温度範囲で適用される指定値 - 装置はまず -40°C < T で熱均衡状態でなければなりませんJ< +150°C
|
||||||||
| 高温電圧遮断 | 80%名目VDRM (VACピーク) +125°Cまたは+150°C,鉛材料銅合金 高温電圧ブロック 504または1008時間 MIL-STD-750 (方法1040) JEDEC,JESD22-A-101 | |
| 温度サイクル | -65°Cから+150°C,15分間,最大10~100サイクル. MIL-STD-750 (方法1051) EIA/JEDEC,JESD22-A104 | |
| 偏った温度と湿度 | 52 VDC (+85°C) 85%RH,504から1008時間まで | |
| 高温貯蔵 | +150°C 1008時間 MIL-STD-750 (方法1031) JEDEC,JESD22-A-101 | |
| 低温貯蔵 | -65°C,1008時間 | |
| 熱ショック | 0°C から +100°C, 5 分間, 10 秒間の移動, 熱ショック 10 サイクル. MIL-STD 750 (方法 1056) JEDEC, JESD22-A-106 | |
| オートクラブ (圧力調理器の試験) | +121°C,100%RH,2atm,24時間から168時間まで EIA/調理器試験) JEDEC,JESD22-A-102 | |
| 溶接熱耐性 | +260°C 30秒 ミル-STD-750 (方法2031) | |
| 湿度感度レベル | 85%RH, +85°C, 168時間,3回のリフローサイクルレベル (+260°Cピーク) JEDEC-J-STD-020,レベル1 |
| 鉛材料 | 銅合金 | |
| ターミナル 完成 | 100%マットチンの塗装 | |
| 機体材料 | ULで認められたエポキシが燃焼性分類94V-0を満たす |
| 部分番号 | コンポーネント パッケージ | 量 | パッケージ オプション | パッケージの仕様 | |
| Pxxx0SB | DO-214AA | 2500 | テープ&リール -12mm/13′′テープ | エイイ -481 - D |
