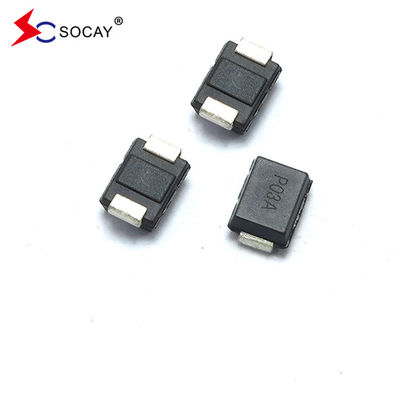

(TSS) P0080SB DO-214AA (SMB) パッケージ タイリスター電波抑制器 VDRM 6V VS 25V 標識 P008B
データシート:PXXX0SB_v2103 について1.pdf
| 部分番号 | 標識 | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | 私はS | 私はT | 私はH |
C0 2 @1MHz 2Vバイアス |
| Vミニ | Vマックス | Vマックス | mAマックス | A についてマックス | mAミニ | pF タイプ | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
注記: 1Vは100KV/sで測定される. 2 状態外容量はVで測定される.DC=2V,VRMS1V,f=1MHzで,この電波は |
||||||||
TSSについて
TSSは,正確な伝導,迅速な応答,高い電波吸収能力,二軸対称性,高い信頼性によって特徴づけられる.
記述:
PXXX0SBシリーズは,モデム,ラインカード,CPE,DSLなどのブロードバンド機器を過電圧トランジエントから保護するように設計されています.このシリーズは,設備が世界規制基準に適合することを可能にする表面マウントソリューションを提供します..
特徴:
|
u 低電圧過電 u 低オン状態電圧 u 制限範囲内の多重の急上昇事件の後,急上昇能力を低下させない u レーティング値を超えた電波が発生すると短回路が故障します u 低容量 |
| パラメータ | 定義 |
| 私はS | 交換電流- オン状態への切り替えに必要な最大電流 |
| 私はDRM | 流出電流- V で測定された最大オフ状態のピーク電流DRM |
| 私はH | 保持電流- 状態を維持するために必要な最小電流 |
| 私はT | オン状態の電流- 最大の定数連続オン状態の電流 |
| VS | 切換電圧- オン状態に切り替える前の最大電圧 |
| VDRM | 静止電圧のピーク- 停止状態を維持しながら適用できる最大電圧 |
| VT | オン状態の電圧- オン状態の電流で測定された最大電圧 |
| C について0 | 状態外容量- 停止状態で測定された典型容量 |
| シリーズ | 2/10μS1 | 8/20μS1 | 10/1 について60μS1 | 10/560μS1 | 10/1 について000μS1 | 5/310μS1 |
私はTSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/1 について60μS2 | 10/560μS2 | 10/1 について000μS2 | 10/700μS2 | ||||
| ちょっと待って | ちょっと待って | ちょっと待って | ちょっと待って | ちょっと待って | A についてミニ | ちょっと待って | Amps/μs 最大 | ||
| B について | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
注記:
|
-ピークパルス電流 (I)PP) は繰り返し使用可能で,製品の使用期間中に保証されます. - 私はPP-40°Cから+85°Cの温度範囲で適用される指定値 - 装置はまず -40°C < T で熱均衡状態でなければなりませんJ< +150°C
|
||||||||
| 高温電圧遮断 | 80%名目VDRM (VACピーク) +125°Cまたは+150°C,鉛材料銅合金 高温電圧ブロック 504または1008時間 MIL-STD-750 (方法1040) JEDEC,JESD22-A-101 | |
| 温度サイクル | -65°Cから+150°C,15分間,最大10~100サイクル. MIL-STD-750 (方法1051) EIA/JEDEC,JESD22-A104 | |
| 偏った温度と湿度 | 52 VDC (+85°C) 85%RH,504から1008時間まで | |
| 高温貯蔵 | +150°C 1008時間 MIL-STD-750 (方法1031) JEDEC,JESD22-A-101 | |
| 低温貯蔵 | -65°C,1008時間 | |
| 熱ショック | 0°C から +100°C, 5 分間, 10 秒間の移動, 熱ショック 10 サイクル. MIL-STD 750 (方法 1056) JEDEC, JESD22-A-106 | |
| オートクラブ (圧力調理器の試験) | +121°C,100%RH,2atm,24時間から168時間まで EIA/調理器試験) JEDEC,JESD22-A-102 | |
| 溶接熱耐性 | +260°C 30秒 ミル-STD-750 (方法2031) | |
| 湿度感度レベル | 85%RH, +85°C, 168時間,3回のリフローサイクルレベル (+260°Cピーク) JEDEC-J-STD-020,レベル1 |
| 鉛材料 | 銅合金 | |
| ターミナル 完成 | 100%マットチンの塗装 | |
| 機体材料 | ULで認められたエポキシが燃焼性分類94V-0を満たす |
| 部分番号 | コンポーネント パッケージ | 量 | パッケージ オプション | パッケージの仕様 | |
| Pxxx0SB | DO-214AA | 2500 | テープ&リール -12mm/13′′テープ | エイイ -481 - D |
半導体放電管の選択
TSSを選択する際には,一般的に以下の原則を遵守すべきである.
1切断電圧の選択 VDRM:切断電圧は,保護回路の最大稼働電圧よりも大きくなければならない.
2変圧電圧の選択 VBO: 変圧電圧は,機器が耐えうる最大の一時的なピーク電圧よりも小さいものでなければならない.
3保持電流 IH の選択: 保持電流は,装置の動作電流と短回路電流よりも大きくなければならない.
4寄生容量の選択 C:寄生容量は,回路によって許容される挿入損失または信号伝送周波数に応じて選択されます.
5. 突発電流の選択: 突発電流の異なるレベルは,回路または突発電流試験基準の要件に応じて選択されます.
