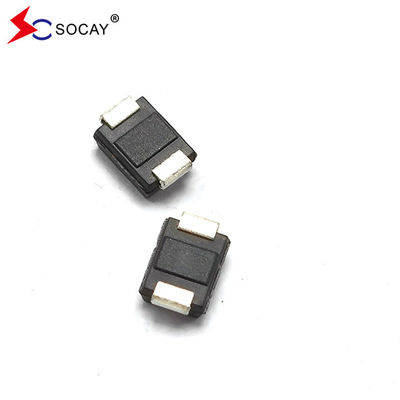

TSS P0080SD @10/700μS, 8KV タイリスター電波抑制器 150pFの低容量
データシート:PXXX0SD_v23101.pdf
| 部分番号 | 標識 |
VDRM @IDRM=1μA |
VS ① @100V/μS |
私はS |
VT @IT=2.2A |
私はT | 私はH |
C0 2 @1MHz 2Vバイアス |
| V M について中. | V M についてアックス. | mA 最大. | V M についてアックス. | A について M についてアックス. | mA M について中. | pFタイプ. | ||
| P0080SD | P-8D | 6 | 15 | 800 | 4 | 2.2 | 50 | 150 |
| P0640SD | P06D | 58 | 77 | 800 | 4 | 2.2 | 50 | 150 |
| P0720SD | P07D | 65 | 87 | 800 | 4 | 2.2 | 50 | 150 |
| P0900SD | P09D | 75 | 98 | 800 | 4 | 2.2 | 50 | 140 |
| P1100SD | P11D | 90 | 130 | 800 | 4 | 2.2 | 50 | 110 |
| P1300SD | P13D | 120 | 160 | 800 | 4 | 2.2 | 50 | 100 |
| P1500SD | P15D | 140 | 180 | 800 | 4 | 2.2 | 50 | 90 |
| P1800SD | P18D | 170 | 220 | 800 | 4 | 2.2 | 50 | 90 |
| P2300SD | P23D | 190 | 260 | 800 | 4 | 2.2 | 50 | 80 |
| P2600SD | P26D | 220 | 300 | 800 | 4 | 2.2 | 50 | 70 |
| P3100SD | P31D | 275 | 350 | 800 | 4 | 2.2 | 50 | 60 |
| P3500SD | P35D | 320 | 400 | 800 | 4 | 2.2 | 50 | 60 |
| P3800SD | P38D | 340 | 450 | 800 | 4 | 2.2 | 50 | 60 |
| P4200SD | P42D | 400 | 520 | 800 | 4 | 2.2 | 100 | 40 |
|
注記: 1Vは100KV/sで測定される. 2 状態外容量はVで測定される.DC=2V,VRMS1V,f=1MHzで,この電波は |
||||||||
記述:
PXXX0SDシリーズは,モデム,ラインカード,CPE,DSLなどのブロードバンド機器を過電圧トランジエントから保護するように設計されています.
このシリーズは,設備が世界規制基準に適合することを可能にする表面マウントソリューションを提供します.
特徴:
|
u 低電圧過電 u 低オン状態電圧 u 制限範囲内の多重の急上昇事件の後,急上昇能力を低下させない u レーティング値を超えた電波が発生すると短回路が故障します u 低容量 |
適用されるグローバル規格:
|
u TIA-968-A u ITU K.20/21 強化レベル u ITU K.20/21 基本レベル u GR 1089 インタービル u GR 1089 インタービル u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| シリーズ | 2/10μS1 | 8/20μS1 | 10/1 について60μS1 | 10/560μS1 | 10/1 について000μS1 | 5/310μS1 |
私はTSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/1 について60μS2 | 10/560μS2 | 10/1 について000μS2 | 10/700μS2 | ||||
| ちょっと待って | ちょっと待って | ちょっと待って | ちょっと待って | ちょっと待って | A についてミニ | ちょっと待って | Amps/μs 最大 | ||
| D | 800 | 700 | - そうだ | - そうだ | 200 | 200 | 70 | 500 | |
|
注記:
|
-ピークパルス電流 (I)PP) は繰り返し使用可能で,製品の使用期間中に保証されます. - 私はPP-40°Cから+85°Cの温度範囲で適用される指定値 - 装置はまず -40°C < T で熱均衡状態でなければなりませんJ< +150°C
|
||||||||
| 部分番号 | コンポーネント パッケージ | 量 | パッケージ オプション | パッケージの仕様 | |
| Pxxx0SD | DO-214AA | 3000 | テープ&リール -12mm/13′′テープ | エイイ -481 - D |
