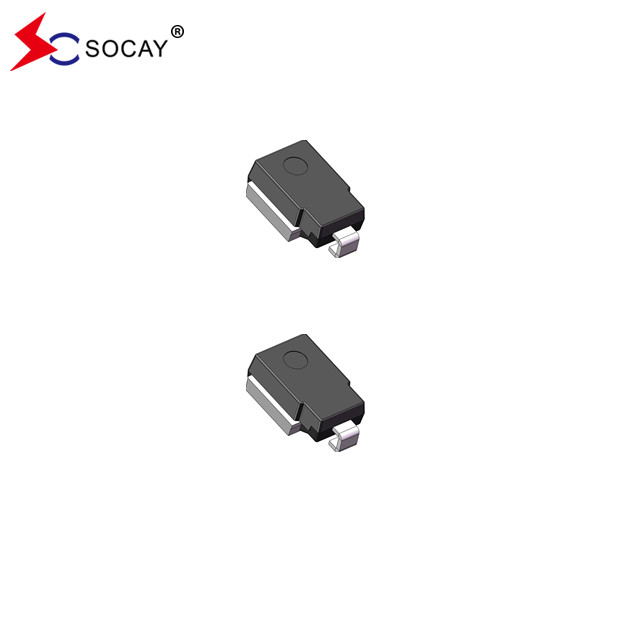

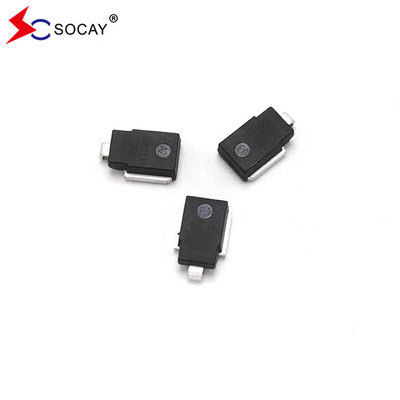

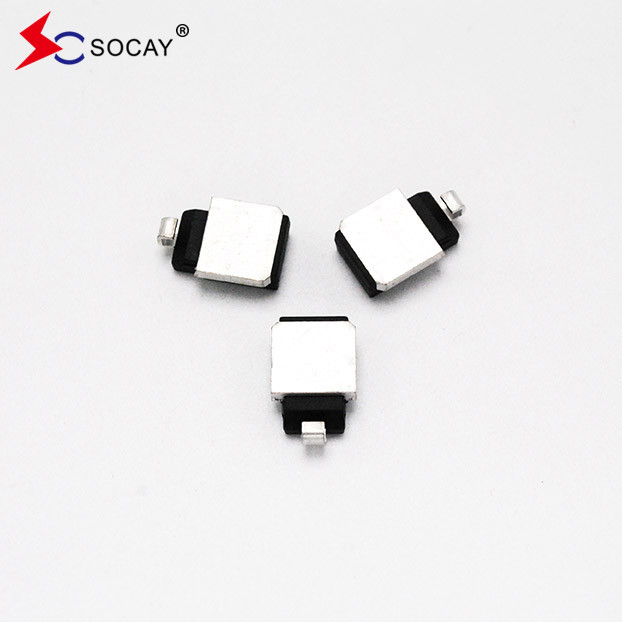

RoHS対応回路保護部品 SM8S20CAG 表面マウント TVS SMDダイオード
データシート:SM8SXXGシリーズ_v23091.pdf
記述:
SM8Sシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 |
作業ピーク バック 電圧 VRWM (V) |
分割 電圧 VBR (V) |
試験電流 私はT (mA) |
最大逆流出量 私はR @VRWM (μA) |
最大 私はR@VRWMTJ=175°C (μA) |
最大逆転波動流動 私はPP(A)① |
圧縮する最大電圧 VC について @私はPP (V) |
||
| ユニ | バイ | M について中. | M についてアックス. | ||||||
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
|
注記: 1.突発電流の波形は,10/1000μSの波形で定義される. 2.すべてのタイプでは最大VF について=1.8V I でF について= 100 A 単一の半シナス波または同等の正方形波で8.3 msで測定され,作業サイクル = 1 回あたり4パルス 最小数分 |
|||||||||
特徴:
製品の電気パラメータ:
1電力: 6600W
2作業電圧: 10.0〜43.0V
3電流: 388-95.1A
4. 一方向/二方向の偏性を提供
5低前向きの電圧低下と低流出電流
6高い波動能力
7交差点パシブ化最適化設計 パシブ化アニゾトロプ式直線技術
8. TJ = 175°C,高い信頼性と自動車要件に適しています
9. ISO7637-2 オーバージェス仕様を満たす (試験条件の変化)
10J-STD-020 に基づいてMSLレベル1を満たす.最大LFピーク値は245°Cである.
11. AEC-Q101 要求事項を満たす
適用:
自動車保護
SM8Sシリーズの自動車用TVSダイオードの典型的な用途:
1信号や電源線にTVSダイオードを追加することで,電気静止放電効果などの瞬時的な電波によりマイクロプロセッサやマイクロコントローラが機能不全を防ぐことができます.AC電源の突発と電源の切り替えの騒音.
2静電放電効果は10,000V以上と60A以上のパルスを放出し,10msまで持続することができるが,通常のTTLデバイスは30ms以上の10Vパルスに遭遇すると損傷する.TVS ダイオード は,装置 の 損傷 を 引き起こし,バス の 間 に 切り替える こと に よっ て 引き起こさ れる 干渉 を 排除 する 効果 的 に パルス を 吸収 する.
3TVSチューブを信号線と地面の間に置くことで,データと制御バスに不必要なノイズの影響を受けないようにできます.
