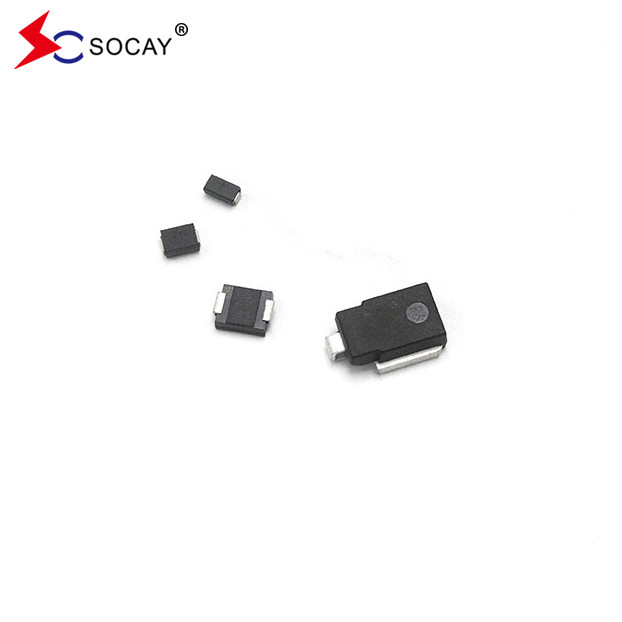

SOCAY 36V TVS 単方向ダイオード SM8S36AG 表面マウント 臨時電圧抑制器
データシート:SM8SXXGシリーズ_v23091.pdf
記述:
SM8Sシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 |
作業ピーク バック 電圧 VRWM (V) |
分割 電圧 VBR (V) |
試験電流 私はT (mA) |
最大逆流出量 私はR @VRWM (μA) |
最大 私はR@VRWMTJ=175°C (μA) |
最大逆転波動流動 私はPP(A)① |
圧縮する最大電圧 VC について @私はPP (V) |
||
| ユニ | バイ | M について中. | M についてアックス. | ||||||
| SM8S10AG | SM8S10CAG | 10.0 | 11.1 | 12.3 | 5.0 | 15 | 250 | 388 | 17.0 |
| SM8S11AG | SM8S11CAG | 11.0 | 12.2 | 13.5 | 5.0 | 10 | 150 | 363 | 18.2 |
| SM8S12AG | SM8S12CAG | 12.0 | 13.3 | 14.7 | 5.0 | 10 | 150 | 332 | 19.9 |
| SM8S13AG | SM8S13CAG | 13.0 | 14.4 | 15.9 | 5.0 | 10 | 150 | 307 | 21.5 |
| SM8S14AG | SM8S14CAG | 14.0 | 15.6 | 17.2 | 5.0 | 10 | 150 | 284 | 23.2 |
| SM8S15AG | SM8S15CAG | 15.0 | 16.7 | 18.5 | 5.0 | 10 | 150 | 270 | 24.4 |
| SM8S16AG | SM8S16CAG | 16.0 | 17.8 | 19.7 | 5.0 | 10 | 150 | 254 | 26.0 |
| SM8S17AG | SM8S17CAG | 17.0 | 18.9 | 20.9 | 5.0 | 10 | 150 | 239 | 27.6 |
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
|
注記: 1.突発電流の波形は,10/1000μSの波形で定義される. 2.すべてのタイプでは最大VF について=1.8V I でF について= 100 A 単一の半シナス波または同等の正方形波で8.3 msで測定され,作業サイクル = 1 回あたり4パルス 最小数分 |
|||||||||
特徴:
ガラスのシップを最適化した
TJ=175°Cの性能は,高い信頼性と自動車の要求に適しています.
6600Wのピークパルス電源能力,波形10/1000μs,重複率 (作業サイクル): 0.01 %.
ISO7637-2 5a/5b と ISO 16750 負荷ダンプ試験 (試験条件によって異なります) に適合する.
AEC-Q101 資格を取得
低流出電流
前向きの低電圧低下
優れた固定能力
反応時間がとても速い
RoHS対応です
適用:
自動車保護
