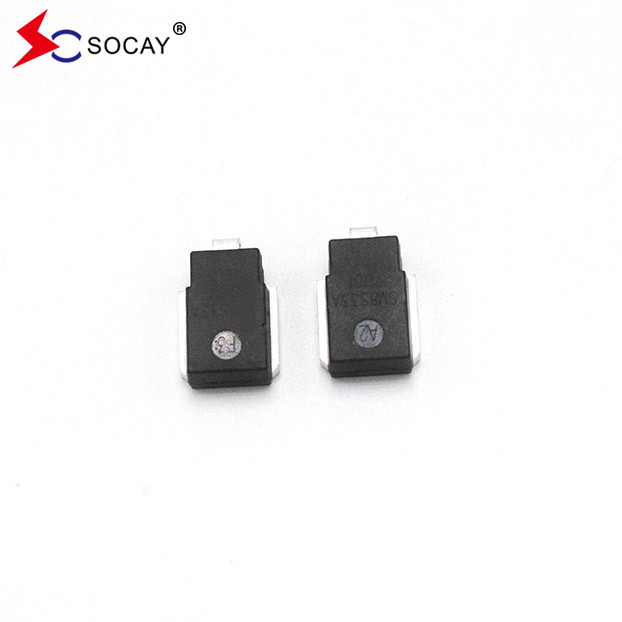

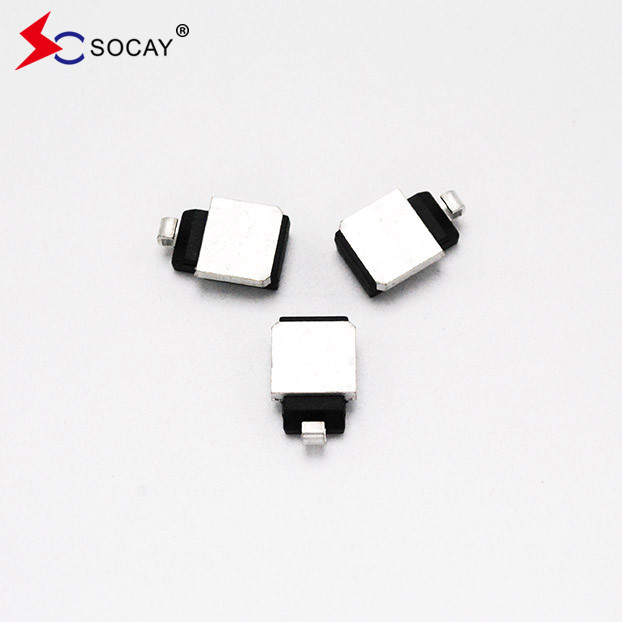

24V SM8S24CAG回路保護コンポーネント DO-218AB パッケージ 自動車 TVS ダイオード
データシート:SM8SXXGシリーズ_v23091.pdf
記述:
SM8Sシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 | 作業ピーク バック 電圧 VRWM (V) | 分割 電圧 VBR (V) | 試験電流 私はT (mA) | 最大逆流出量 私はR @VRWM (μA) | 最大 私はR@VRWMTJ=175°C (μA) | 最大逆転波動流動 私はPP(A)① | 圧縮する最大電圧 VC について @私はPP (V) | ||
| ユニ | バイ | M について中. | M についてアックス. | ||||||
| SM8S10AG | SM8S10CAG | 10.0 | 11.1 | 12.3 | 5.0 | 15 | 250 | 388 | 17.0 |
| SM8S11AG | SM8S11CAG | 11.0 | 12.2 | 13.5 | 5.0 | 10 | 150 | 363 | 18.2 |
| SM8S12AG | SM8S12CAG | 12.0 | 13.3 | 14.7 | 5.0 | 10 | 150 | 332 | 19.9 |
| SM8S13AG | SM8S13CAG | 13.0 | 14.4 | 15.9 | 5.0 | 10 | 150 | 307 | 21.5 |
| SM8S14AG | SM8S14CAG | 14.0 | 15.6 | 17.2 | 5.0 | 10 | 150 | 284 | 23.2 |
| SM8S15AG | SM8S15CAG | 15.0 | 16.7 | 18.5 | 5.0 | 10 | 150 | 270 | 24.4 |
| SM8S16AG | SM8S16CAG | 16.0 | 17.8 | 19.7 | 5.0 | 10 | 150 | 254 | 26.0 |
| SM8S17AG | SM8S17CAG | 17.0 | 18.9 | 20.9 | 5.0 | 10 | 150 | 239 | 27.6 |
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
注記: | |||||||||
自動車用 TVS 臨時抑制ダイオードの概要
1自動車用TVSトランジエント抑制ダイオードの広範な適用
自動車級のTVSダイオードは,実用的な用途で一般的な保護装置である.それらは,以下に広く使用されています:自動車エンターテインメントシステム,リバースレーダー,自動車電源,防盗装置,自動車ナビゲーター椅子,MP3プレーヤー,自動車エンジン制御システム科学技術と情報技術の活発な発展により車両に搭載された電子製品が安定して信頼性の高い動作を確保するため,電子保護装置の技術パラメータと製造者に対して,より厳格で要求された要求を提示しなければならない.要求する
2自動車用TVSトランジエントスプッシオンダイオードのパラメータ要件
nSレベル応答速さ,低残電圧,低流出電流,ISO 7637-2-5A/5B負荷ダンプ試験に準拠,高い信頼性自動車用電子機器AEC-Q101の要件を満たしている.
3製造者のシステム認証要件
自動車を過ぎた産業 IATF16949 システム認証
特徴:
ガラスのシップを最適化した
TJ=175°Cの性能は,高い信頼性と自動車の要求に適しています.
6600Wのピークパルス電源能力,波形10/1000μs,重複率 (作業サイクル): 0.01 %.
ISO7637-2 5a/5b と ISO 16750 負荷ダンプ試験 (試験条件によって異なります) に適合する.
AEC-Q101 資格を取得
低流出電流
前向きの低電圧低下
優れた固定能力
反応時間がとても速い
RoHS対応です
適用:
自動車保護
SM8S シリーズで一般的に使用される TVS ダイオードの説明
SM8SシリーズのTVSダイオードは自動車級の抗電圧保護装置である.電路内の12V,24Vなどの電圧レベルに応じてさまざまなタイプの自動車TVSダイオード製品が使用される.例えばSM8S36ASM8S30A,SM8S24A,SM8S26A,SM8S28A SM8S33A など
