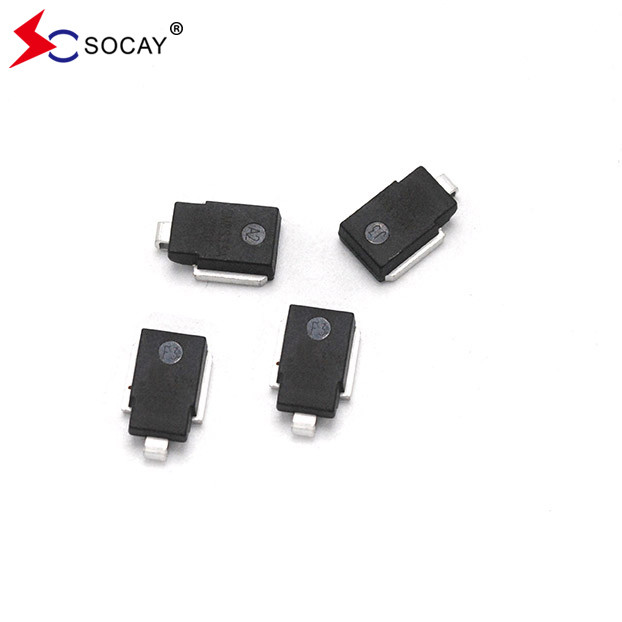

6600W TVS 双方向 TVS SM8S30CAG 臨時電圧抑制器
データシート:SM8SXXGシリーズ_v23091.pdf
記述:
SM8Sシリーズは,雷や他の一時的な電圧事件によって誘発された電圧変動から敏感な電子機器を保護するために特別に設計されています.
労働基準
装置が無効であるとき,抵抗値が高く,回路にほとんど影響しない開き回路とみなすことができます.異常な脈動があるとき,抵抗値は瞬時に低下し,電流は一時的に放出されます.異常な高電圧が消えると,それは高い抵抗状態に戻り,回路は通常動作します.
| 部分番号 | 作業ピーク バック 電圧 VRWM (V) | 分割 電圧 VBR (V) | 試験電流 私はT (mA) | 最大逆流出量 私はR @VRWM (μA) | 最大 私はR@VRWMTJ=175°C (μA) | 最大逆転波動流動 私はPP(A)① | 圧縮する最大電圧 VC について @私はPP (V) | ||
| ユニ | バイ | M について中. | M についてアックス. | ||||||
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
注記: | |||||||||
SOCAY SM8S 臨時抑制二極管の適用:
交通記録機
ADAS 先進的な運転支援システム
OBD 車両診断システム
DMS 運転者の状態モニタリング部門
車用LED
煙草の点灯器
車のオーディオ
