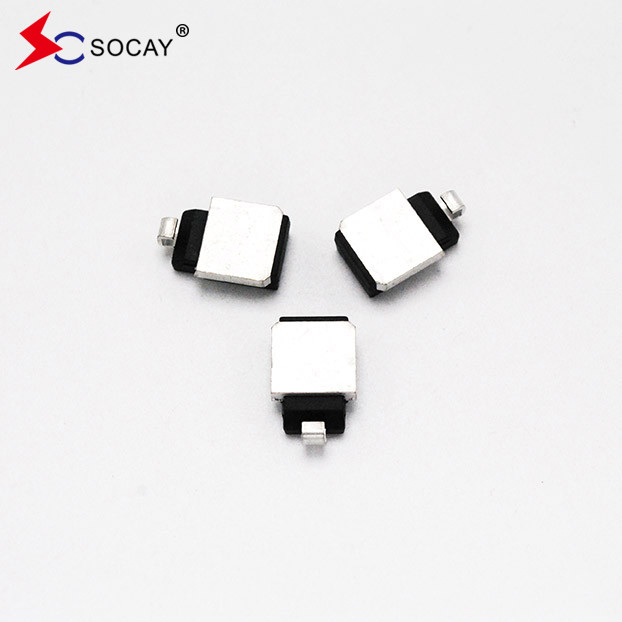

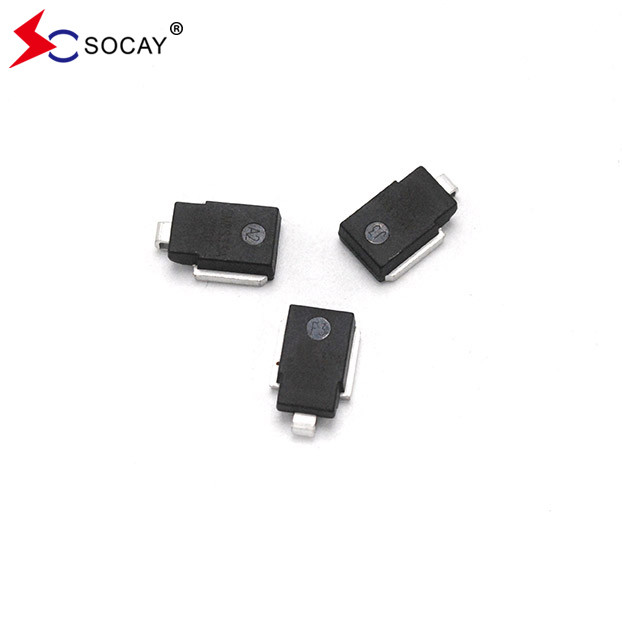

RoHS 準拠,表面マウント 臨時 臨時 圧縮器 SM8S24AG
データシート:SM8SXXGシリーズ_v23091.pdf
最近,SOCAYは自動車用TVSダイオード製品SM8S24AGシリーズを発売し,自動車で発生する負荷ダンプ試験における急上昇抑制問題を解決することを目指しています.SM8S24A Gプロダクトは,非常に速い応答時間 (ナノ秒未満レベル) と非常に高い電波吸収を持っています特殊に,自動車用電子回路アプリケーションにおける敏感な電子機器を,一時電圧事件によって引き起こされる臨時電圧から保護するために使用される.製品がAEC-Q101 認証基準
記述:
SM8Sシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 |
作業ピーク バック 電圧 VRWM (V) |
分割 電圧 VBR (V) |
試験電流 私はT (mA) |
最大逆流出量 私はR @VRWM (μA) |
最大 私はR@VRWMTJ=175°C (μA) |
最大逆転波動流動 私はPP(A)① |
圧縮する最大電圧 VC について @私はPP (V) |
||
| ユニ | バイ | M について中. | M についてアックス. | ||||||
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
|
注記: 1.突発電流の波形は,10/1000μSの波形で定義される. 2.すべてのタイプでは最大VF について=1.8V I でF について= 100 A 単一の半シナス波または同等の正方形波で8.3 msで測定され,作業サイクル = 1 回あたり4パルス 最小数分 |
|||||||||
特徴

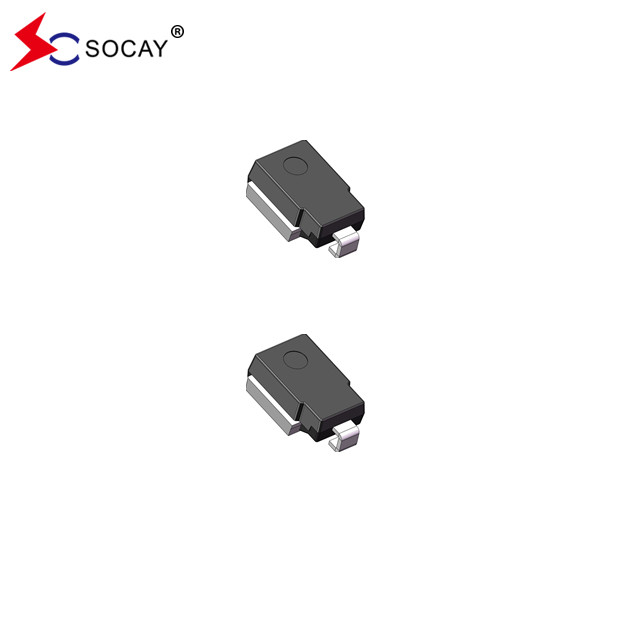

> 標準的な表面マウントのDO-218ABパッケージを採用
> 10×1000μs の波形でのピークパルス電力は 6600W,繰り返しの頻度 (作業サイクル): 0.01%
> 急速な応答時間:通常0ボルトからVBR最小まで1.0ps未満
> 優れた固定能力
> 小流出電流
> AEC-Q101 認証基準を満たす
> ハロゲンなしでRoHSとREACH試験基準に準拠
適用する
> I/O インターフェース
> AC/DC電源
> 低周波信号伝送線 (RS232,RS485,その他)
