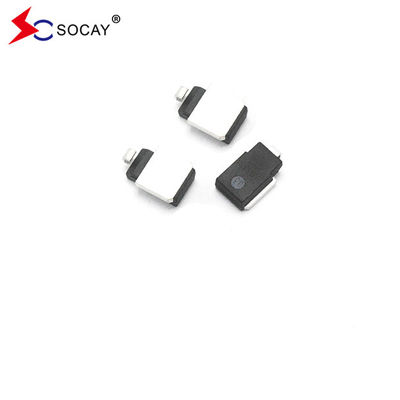

表面マウント トランジエント トランジエント ストレージ 抑制器 SM8S26AG,RoHS対応
データシート:SM8SXXGシリーズ_v23091.pdf
記述:
SM8Sシリーズは,雷や他の一時的な電圧事件によって引き起こされる電圧変圧から敏感な電子機器を保護するために特別に設計されています.
| 部分番号 |
作業ピーク バック 電圧 VRWM (V) |
分割 電圧 VBR (V) |
試験電流 私はT (mA) |
最大逆流出量 私はR @VRWM (μA) |
最大 私はR@VRWMTJ=175°C (μA) |
最大逆転波動流動 私はPP(A)① |
圧縮する最大電圧 VC について @私はPP (V) |
||
| ユニ | バイ | M について中. | M についてアックス. | ||||||
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
|
注記: 1.突発電流の波形は,10/1000μSの波形で定義される. 2.すべてのタイプでは最大VF について=1.8V I でF について= 100 A 単一の半シナス波または同等の正方形波で8.3 msで測定され,作業サイクル = 1 回あたり4パルス 最小数分 |
|||||||||
特徴:
ガラスのシップを最適化した
TJ=175°Cの性能は,高い信頼性と自動車の要求に適しています.
6600Wのピークパルス電源能力,波形10/1000μs,重複率 (作業サイクル): 0.01 %.
ISO7637-2 5a/5b と ISO 16750 負荷ダンプ試験 (試験条件によって異なります) に適合する.
AEC-Q101 資格を取得
低流出電流
前向きの低電圧低下
優れた固定能力
反応時間がとても速い
RoHS対応です
製品の特徴:
1高い信頼性,自動車規格AEC-Q101認証に準拠する.
2. ISO 7637-2-5a 負荷ダンプ試験に準拠する (詳細についてはモデルと試験レベルを参照).
3. ガラスのパシビテーションチップ
4低残留圧と低漏れ流量
5迅速な応答時間
6. 完全なパッケージタイプと,市場のほとんどの保護部品と互換性;
応用分野:
1自動車エンターテインメントシステム
2自動車ナビゲーションシステムと運転記録器
3逆転レーダー
4自動車の電源
5車用暖房座席のクッション
6盗難防止装置
7車のマッサージクッション
8車のMP3プレーヤー
9車両のモーター制御システム
TVSダイオードについて
TVSと呼ばれる高効率の電路保護装置です.TVSダイオードの2つの極が逆変速高エネルギーで衝撃を受けると,速度で低インピーダンスの2つのポール間の高いインピーダンスを変更することができます 10-12秒2つの極間電圧が 既定の値で固定される電子回路の精密部品を様々な電波による損傷から効果的に保護する信号や電源線にTVSダイオードを追加することで,マイクロプロセッサやマイクロコントローラが瞬時に急激に上昇するのを防ぐことができます.電気静止放電効果など電気静止放電効果は,10,000Vと60A以上のパルスを発放し,10ms持続することができる.普通のTTLデバイスは30ms以上の10Vパルスに遭遇すると損傷しますTVSダイオードの使用は,デバイスを損傷させるインパルスを効果的に吸収し,バス間の切り替えによって引き起こされる干渉 (Crosstalk) を排除することができます.TVS ダイオード を 信号 線 と 地 の 間 に 置く こと に よっ て,データ と コントロール バス に 不必要 な 騒音 が 影響 する こと が 防げ ます.
