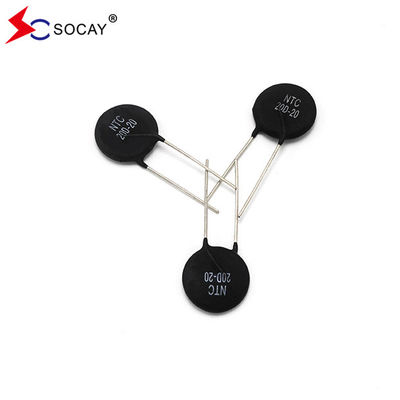

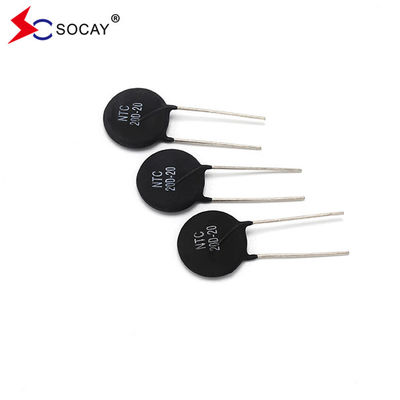

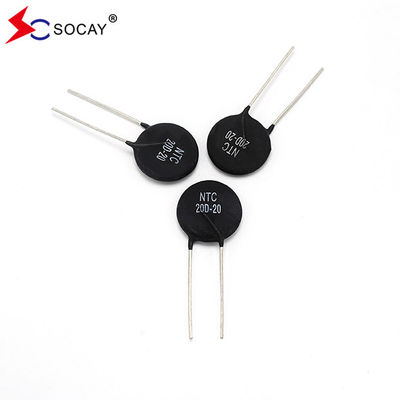

SOCAY パワー NTC サーミストール MF72-SCN20D-20 20Ω 20mm Imax 幅広く抵抗範囲
データシート:MF72-SCN20D-20_v2105 について1.pdf
| 特徴 |
ハロゲンフリー RoHS (HF) ボディサイズ: 13mm 鉛池の半径層 高性能 障壁の幅が広い 効果性 あなたの体温: -40 ~ +200 °C 機関承認: UL / cUL / RoHS |
|||||
| 推奨される用途 | スイッチモード電源 電動モーター トランスフォーマー アダプター プロジェクター ハロゲンラム LEDドライバー回路 |
|||||
| 製品の保管条件 | 保存条件: 保存温度: -10°C ~ +40°C 相対湿度:≤ 75%RH 腐食性のある空気から遠ざける 保存期間: 1 年 |
|||||
| 部品番号コード |  |
|||||
| (1) MF72: MF72シリーズ (2) SCN:ソカイNTC (3) 10D: 25 で電力の抵抗がゼロ°C(R25):8 (4) 身体サイズ: 13=Ф13mm |
||||||
電気特性:
| 部分番号 | 抵抗力 25歳°C ±20% |
最大 許容 作業 流動 |
抵抗力 負荷下 (mΩ) |
消化 要因 |
熱力 時間 常時 |
最大 許容される 容量 @240Vac |
| R25 (Ω) | イマックス A | (mΩ) | δ(mW/°C) | ポイント | C ((uF) | |
| MF72-SCN10D-9 | 8 | 4 | 194 | 15 | 60 | 330 |
最大電源格付け(Pmax)
サイズそして構造(単位:mm)
| D最大 | T最大 | P最大 | F について | H | 短か長か | d | タイプ |
| 14.5 | 14.5 | 3 | 7.5±05 | - そうだ | 7±1/20±1 | 0.75 | S |
| 14.5 | 14.5 | 3 | 7.5±05 | 20.5±1 | 4±1/20±1 | 0.75 | K/V/D |
梱包:
信頼性:
| ポイント | 試験条件 / メス | 試験結果 | |||||
| 張力強度 ターミンの |
各リードに施された負荷でボディを固定する 3.0 | 破裂や損傷はない | |||||
| 折りたたみ 耐久性 ターミナル |
固定体手 1.0kg ターミナル曲線90の1つで,その後,再び oppsiteに戻る. | 破裂や損傷はない | |||||
| 溶接能力 | 鉛線が3秒間 235 ± 5 °Cの 0fの風呂に入れたとき 鉛線表面の溶接能力比率 95% 以上で |
95%以上 | |||||
| Temp. サイクルのTES | (-40°C×→+25°C×3分) × 5サイクル (−85°C×→+25°C×3分) × 5サイクル |
△ΔR/R≤ ±20% | |||||
| 湿度試験 | 45°C 95%RH×1000時間 | △ΔR/R≤ ±20 % | |||||
| 負荷寿命 | 6 AMP × 1000 ホウ | △ΔR/R≤ ±20 % | |||||
| 隔熱試験 | DC 700 | R≥500MΩ | |||||
製品表示
