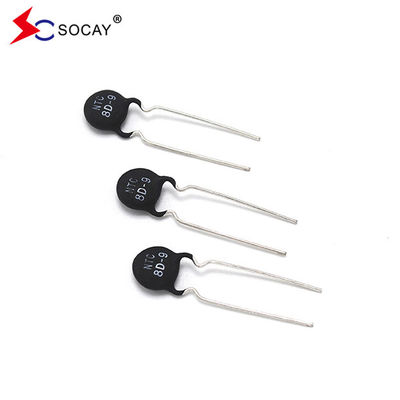

高電源評価 MF72-SCN8D-9 電源熱istor Ф9mm スイッチモード電源のためのNTC熱istor
データシート:MF72-SCN8D-9_v2105 について1.pdf
| 部分番号 |
抵抗力 25歳°C ±20% |
マックス 許容される W作業する C についてローレンス |
R存在 負荷下 (mΩ) |
消化 要因 |
熱力 時間 常時 |
最大許容容量 @240Vac |
| R25(オー) | 私はマックス(A) | (mオー) | δ(mW/°C) | ポイント | C ((uF) | |
| MF72-SCN8D-9 | 8 | 2 | 400 | 11 | 32 | 110 |
NTCについて
NTCは負気温係数という略です一般的には,大きなマイナス温度係数を持つ半導体材料や部品を指します.通常,NTCは負の温度係数を持つ熱電池,または短くNTC熱電池を指します.温度上昇とともに抵抗値が低下するセンサー抵抗の種類.
NTC熱電阻は,消費電子機器で非常に一般的な非常に単純な温度センサーです. NTC熱電阻は,典型的な温度感受性半導体抵抗体です.温度が上昇するにつれて徐々に減少します.
NTC熱電阻は,マンガン,コバルト,ニッケル,銅などの金属酸化物から作られ,主要材料としてセラミックプロセスを用いて製造されます.これらの金属酸化物質は,半導体特性を有し,彼らは完全にゲルマニウムに類似しているからです半導体材料.低温では,これらの酸化材料のキャリア (電子と穴) の数は小さい.抵抗値が高いので温度が上昇すると,キャリアの数も増加し,抵抗値も減少します.
特徴:
|
| 部分番号 | L型 | 量 (個/袋) |
| MF72-SCN8D-9 | L について短く | 1000 |
| L について長い | 500 |
| 私はトム | 試験条件/方法 | 試験結果 |
|
張力強度 ターミナル |
各リードに1秒間3.0kgの負荷で体を固定する. | 破裂や損傷はない |
|
折りたたみ 耐久性 Tエルミナル |
固定体手 1.0kg ターミナル曲線90の1つで,その後,再び oppsiteに戻る. | 破裂や損傷はない |
| 溶接能力 | 鉛線が25%のロージンフルースに浸透した後,3秒間 0f 235 ± 5 °Cの風呂に入れた場合,鉛線表面の溶接能力比率は95%以上である必要があります. | 95%以上の溶接能力 |
| 臨時サイクル試験 |
(-40°C×→+25°C×3分) × 5サイクル (−85°C×→+25°C×3分) × 5サイクル |
△ΔR/R≤ ±20 % |
| 湿度試験 | 45°C 95%RH×1000時間 | △ΔR/R≤ ±20 % |
| 負荷寿命 | 6 AMP × 1000 時間 | △ΔR/R≤ ±20 % |
| 隔熱試験 | DC 700V | R≥500MΩ |
サーミスター NTC 選択方法と応用
I.選択方法
最大動作環境温度に基づいて,電源抵抗がゼロです.
最大環境温度の最大安定電流は,顧客が長期にわたって使用する最大電流よりも大きい.
II.申請について
電源,アダプター,PDの急速充電器,電子モーターなど
