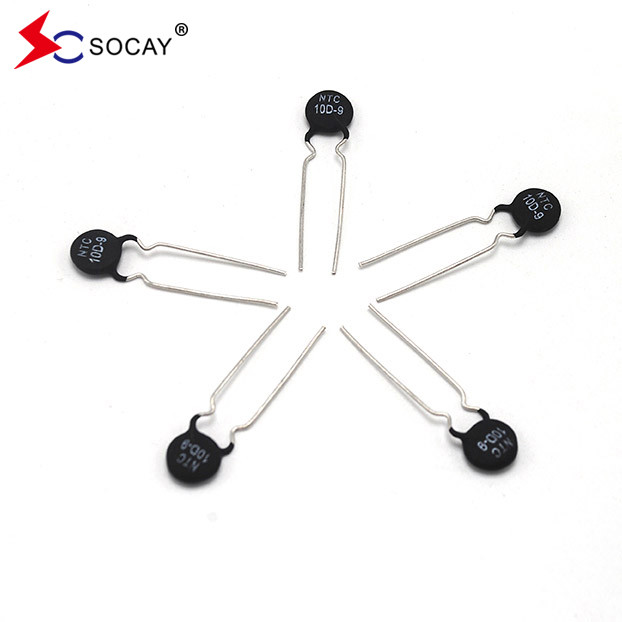

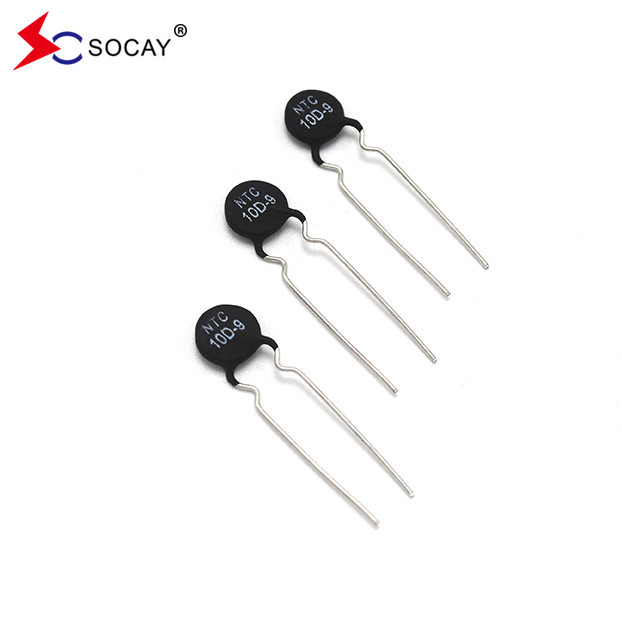

Socay NTC MF72シリーズ MF72-SCN10D-9 電源熱istor トランスフォーマー/アダプター/プロジェクターに適しています
データシート:MF72-SCN10D-9_v2105 について1.pdf
| 部分番号 |
抵抗力 25歳°C ±20% |
マックス 許容される W作業する C についてローレンス |
R存在 負荷下 (mΩ) |
消化 要因 |
熱力 時間 常時 |
最大許容容量 @240Vac |
| R25(オー) | 私はマックス(A) | (mオー) | δ(mW/°C) | ポイント | C ((uF) | |
| MF72-SCN10D-9 | 10 | 2 | 458 | 11 | 32 | 110 |
主要資料
電路に連続で接続され,室温で,NTC抵抗値は大きく,電路が接続された瞬間に,電流を制限する役割を果たすことができます.電路が正常に動作するとき,NTC 通過電流による温度上昇によるこのとき抵抗値が下がると,回路の正常な動作に影響しません.
特徴:
|
保存条件:
|
u 保存条件: 保存温度: -10°C~+40°C 相対湿度: ≤ 75%RH 腐食性のある大気や日光から遠ざける. 保存期間: 1 年
|
| 部分番号 | L型 | 量 (個/袋) |
| MF72-SCN10D-9 | L について短く | 1000 |
| L について長い | 500 |
| 私はトム | 試験条件/方法 | 試験結果 |
|
張力強度 ターミナル |
各リードに1秒間3.0kgの負荷で体を固定する. | 破裂や損傷はない |
|
折りたたみ 耐久性 Tエルミナル |
固定体手 1.0kg ターミナル曲線90の1つで,その後,再び oppsiteに戻る. | 破裂や損傷はない |
| 溶接能力 | 鉛線が25%のロージンフルースに浸透した後,3秒間 0f 235 ± 5 °Cの風呂に入れた場合,鉛線表面の溶接能力比率は95%以上である必要があります. | 95%以上の溶接能力 |
| 臨時サイクル試験 |
(-40°C×→+25°C×3分) × 5サイクル (−85°C×→+25°C×3分) × 5サイクル |
△ΔR/R≤ ±20 % |
| 湿度試験 | 45°C 95%RH×1000時間 | △ΔR/R≤ ±20 % |
| 負荷寿命 | 6 AMP × 1000 時間 | △ΔR/R≤ ±20 % |
| 隔熱試験 | DC 700V |
R≥500MΩ
|
NTCの作業原則
電路に連続で接続され,室温で,NTC抵抗値は大きく,電路が接続された瞬間に,電流を制限する役割を果たすことができます.電路が正常に動作するとき,NTC 通過電流による温度上昇によるこのとき抵抗値が下がると,回路の正常な動作に影響しません.
