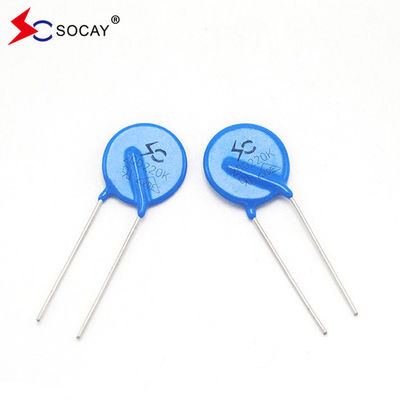

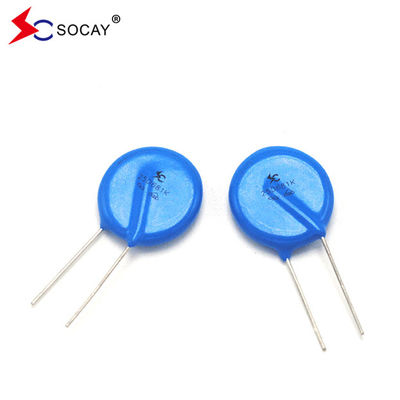

ストックで 株式会社Zov / SOCAY / 亜鉛酸化バリスター 10D-220K (5D 7D 10D 14D 15D 20D 25D 32D 40D 50D)
データシート:25Dシリーズ_v23061.pdf
紹介
最もよく使われる電圧制限装置は,主に亜鉛酸化物と様々な微量金属酸化物からでき,混合して鋳造されるバリストールMOV/MLVです.
| タイプ番号 | 最大許容電圧 |
バリスター 電圧 |
最大 固定 電圧 |
潮 流 に 耐える 8/20μS |
格付け パワー |
エネルギー (10/1000μs)
|
容量 | ||||
| スタンダード |
高い 波動 |
VAC (V) |
VDC (V) |
V 1mA (V) |
私はP (A) |
VC について (V) |
標準 (A) |
高潮 (A) |
(W) | (J) |
@1KHZ (pF について) |
| 1回 | 1回 | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 (((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198〜242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 (((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 (((270~330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330 (((297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396)) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 (((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517)) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459~561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616)) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558~682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 (((612~748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 (((675~825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702~858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900〜1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990〜1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 (((1080〜1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
記述:
25Dシリーズの線形鉛ワリスターは,このような小さなディスクでこれまで利用されていたよりも高い電圧上昇率を提供することで,低DC電圧アプリケーションのための理想的な回路保護ソリューションを提供します.
最大ピーク電流は20KA (8/20μsパルス) に達し,間接的な雷射干渉を含む高ピーク電流から保護する.電源からトランジエントと異常な高速トランジエントを切り替えるシステム.
| 動作温度 | -40°C ~ +85°C |
| 貯蔵温度 | -40°C ~ +85°C |
| 作業表面温度 | +115°C |
| 断熱抵抗 | > 100MΩ |
| コーティング (エポキシ樹脂) |
炎を阻害する UL 94 V-0 |
| コーティング | エポキシ樹脂 |
| 鉛線 | 銅 の ワイヤー |
| 電極 | シルバーソールド |
| ディスク | 亜鉛酸化物 |
| サイズ | 部分番号 | バッグ | 小型箱 | カートン |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
よくある質問
Q1 試料の注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: サンプル需要 1 日,大量生産時間は 1-2 週間の需要
Q3. MOQはありますか?
A: MOQは製品の種類に依存し,サンプルチェックのための1pcは利用可能です.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:通常はDHL,UPS,FedExまたはTNTで出荷します.通常は3〜5日かかります.航空および海上輸送もオプションです.
Q5. 注文の処理は?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q6:製品に対する保証はありますか?
A: はい,私たちは私たちの製品に2-5年の保証を提供しています
