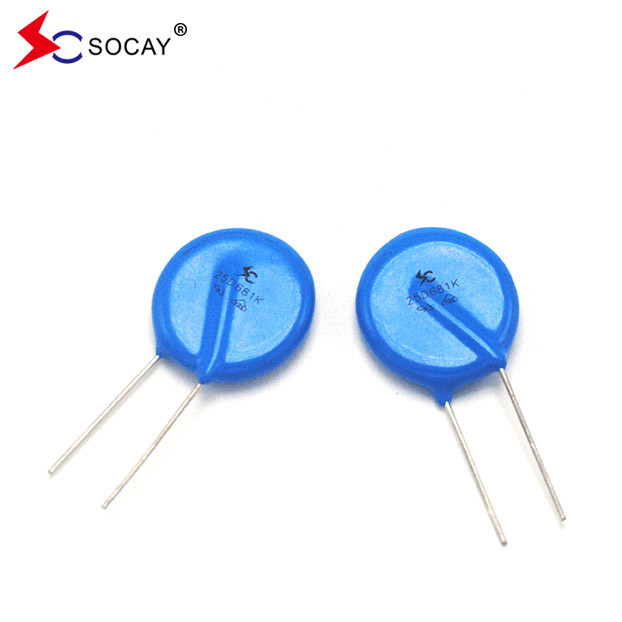

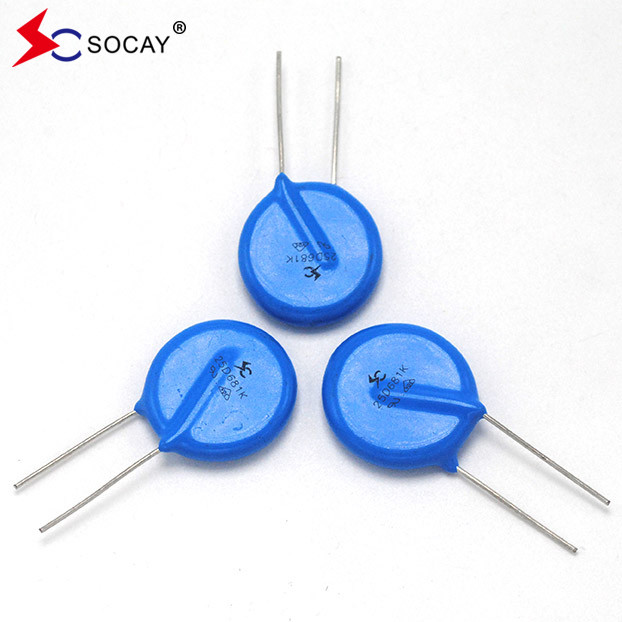

放射線鉛金属酸化バリストール (MOV) 25Dシリーズ 25D241K/25D241KJバリストール電圧 240 ((216~264) V
データシート:25Dシリーズ_v23061.pdf
MOVとMLVの選択方法
1顧客の製品,電圧,アプリケーションポート,保護レベルを知るために
2DC (稼働電圧) > 高電圧製品で使用する回路内の稼働電圧の1.5倍
3装置のサイズ,電圧,流量,適用ポートと保護クラスに応じて選択します.
| タイプ番号 | 最大許容電圧 |
バリスター 電圧 |
最大 固定 電圧 |
潮 流 に 耐える 8/20μS |
格付け パワー |
エネルギー (10/1000μs)
|
容量 | ||||
| スタンダード |
高い 波動 |
VAC (V) |
VDC (V) |
V 1mA (V) |
私はP (A) |
VC について (V) |
標準 (A) |
高潮 (A) |
(W) | (J) |
@1KHZ (pF について) |
| 1回 | 1回 | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 (((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198〜242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 (((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 (((270~330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330 (((297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396)) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 (((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517)) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459~561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616)) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558~682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 (((612~748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 (((675~825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702~858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900〜1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990〜1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 (((1080〜1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
記述:
25Dシリーズの線形鉛ワリスターは,このような小さなディスクでこれまで利用されていたよりも高い電圧上昇率を提供することで,低DC電圧アプリケーションのための理想的な回路保護ソリューションを提供します.
最大ピーク電流は20KA (8/20μsパルス) に達し,間接的な雷射干渉を含む高ピーク電流から保護する.電源からトランジエントと異常な高速トランジエントを切り替えるシステム.
応用:
スイッチ,POSマシン,雷の停止装置,ビル・インターコン,モニタリングシステム
駐車カード 送電システム 計器 計器 通信製品 コントロールパネル
| 動作温度 | -40°C ~ +85°C |
| 貯蔵温度 | -40°C ~ +85°C |
| 作業表面温度 | +115°C |
| 断熱抵抗 | > 100MΩ |
| コーティング (エポキシ樹脂) |
炎を阻害する UL 94 V-0 |
| コーティング | エポキシ樹脂 |
| 鉛線 | 銅 の ワイヤー |
| 電極 | シルバーソールド |
| ディスク | 亜鉛酸化物 |
| サイズ | 部分番号 | バッグ | 小型箱 | カートン |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
完全なデータシートまたは任意の質問が必要な場合は,私達に自由に連絡してください
