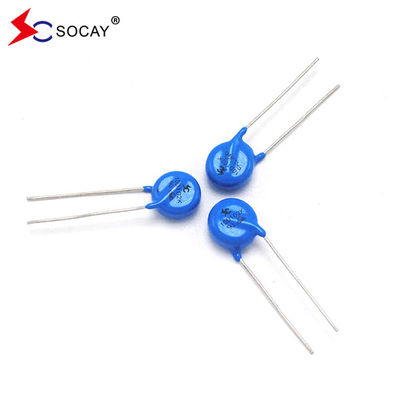

UL VDE バリスター バリスター メタルオキシド 10D511K エポキシ樹脂フィルム バリスター 510V 電源
データシート:25Dシリーズ_v23061.pdf
| タイプ番号 | 最大許容電圧 |
バリスター 電圧 |
最大 固定 電圧 |
潮 流 に 耐える 8/20μS |
格付け パワー |
エネルギー (10/1000μs)
|
容量 | ||||
| スタンダード |
高い 波動 |
VAC (V) |
VDC (V) |
V 1mA (V) |
私はP (A) |
VC について (V) |
標準 (A) |
高潮 (A) |
(W) | (J) |
@1KHZ (pF について) |
| 1回 | 1回 | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 (((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198〜242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 (((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 (((270~330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330 (((297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396)) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 (((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517)) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459~561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616)) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558~682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 (((612~748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 (((675~825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702~858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900〜1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990〜1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 (((1080〜1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
バリスターについて
最もよく使われる電圧制限装置は,主に亜鉛酸化物と様々な微量金属酸化物からでき,混合して鋳造されるバリストールMOV/MLVです.
記述:
25Dシリーズの線形鉛ワリスターは,このような小さなディスクでこれまで利用されていたよりも高い電圧上昇率を提供することで,低DC電圧アプリケーションのための理想的な回路保護ソリューションを提供します.
最大ピーク電流は20KA (8/20μsパルス) に達し,間接的な雷射干渉を含む高ピーク電流から保護する.電源からトランジエントと異常な高速トランジエントを切り替えるシステム.
バリスターの選択:
ワリストールを選択する際には,回路の特殊な条件を考慮しなければならない.一般的には,以下の原則に従うべきである.
1バリスター電圧 V1mA の選択
電源電圧の選択に応じて,ワリスターの両端に連続的に適用される電源電圧は,指定された電源電圧を超えてはならない.
格子に記載されている"最大連続稼働電圧"の値.つまり,バリストールの最大直流稼働電圧は,
電源線 (信号線) の直流稼働電圧VINより大きい,つまりVDC≥VIN. 220V交流電源のバリストールの選択の場合,ネットワークの稼働電圧の変動範囲を完全に考慮しなければならない.. ワリスターの電圧値を選択するときに, 十分な幅を残す. 国内電力網の一般的な変動範囲は25%です.470V ~ 620V のバリストル電圧を持つバリストルを選択することがより適切です高値の電圧を持つバリストールを選択すると,故障率が低下し,使用寿命が延長されますが,残留電圧はわずかに増加します.
2交通流の選択
ワリスターの名値放電電電流は,耐えるために必要な電流や,機器の動作中に発生する電流の最大電流よりも大きくなければならない.定数放出電流は,バリストールの電波長寿評価曲線における10以上の衝撃の値に基づいて計算されるべきです.最大衝撃流量 (つまり0.3IP) の約30%である.
3圧縮電圧の選択
ワリストールの固定電圧は,保護された部品または装置が耐えられる最大電圧 (すなわち安全電圧) よりも低くなければならない.
4コンデンサータ Cp の選択
高周波伝送信号では,容量Cpが小さく,その逆でも
5内部抵抗マッチング (Resistance Match)
保護された部品 (ライン) の内部抵抗 R (R ≥ 2Ω) とバリストールの一時的な内部抵抗 Rv の関係: R ≥ 5 Rv内部抵抗が小さい保護部品信号伝達速度は影響を受けない.下では,大容量バリストールを使用してみてください.
応用:
|
u トランジスタ,ダイオード,IC,タイリスター,トリアック半導体保護 u 消費電子機器における電圧保護 u 産業用電子機器における電波保護 u 電子家電,ガス,石油機器の電圧保護 u リレーと電磁弁の電波吸収 |
| 動作温度 | -40°C ~ +85°C |
| 貯蔵温度 | -40°C ~ +85°C |
| 作業表面温度 | +115°C |
| 断熱抵抗 | > 100MΩ |
| コーティング (エポキシ樹脂) |
炎を阻害する UL 94 V-0 |
| コーティング | エポキシ樹脂 |
| 鉛線 | 銅 の ワイヤー |
| 電極 | シルバーソールド |
| ディスク | 亜鉛酸化物 |
| サイズ | 部分番号 | バッグ | 小型箱 | カートン |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
1.FAQ
Q1 試料の注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: サンプル需要 1 日,大量生産時間は 1-2 週間の需要
Q3. MOQはありますか?
A: MOQは製品の種類に依存し,サンプルチェックのための1pcは利用可能です.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:通常はDHL,UPS,FedExまたはTNTで出荷します.通常は3〜5日かかります.航空および海上輸送もオプションです.
Q5. 注文の処理は?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
