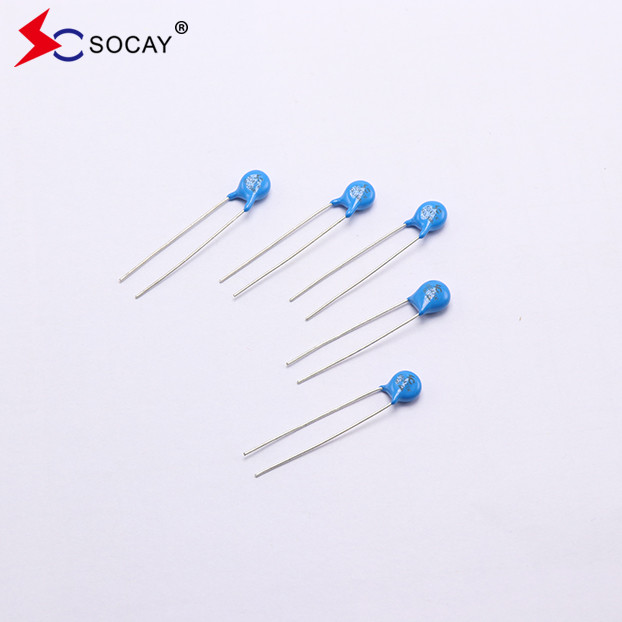

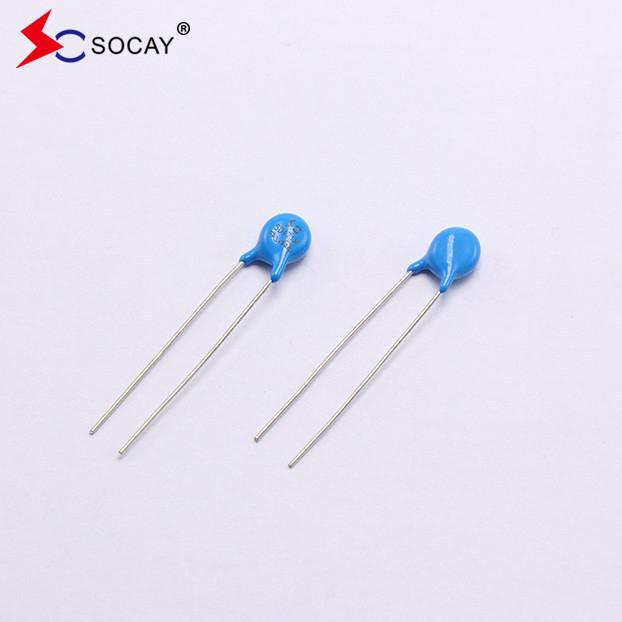

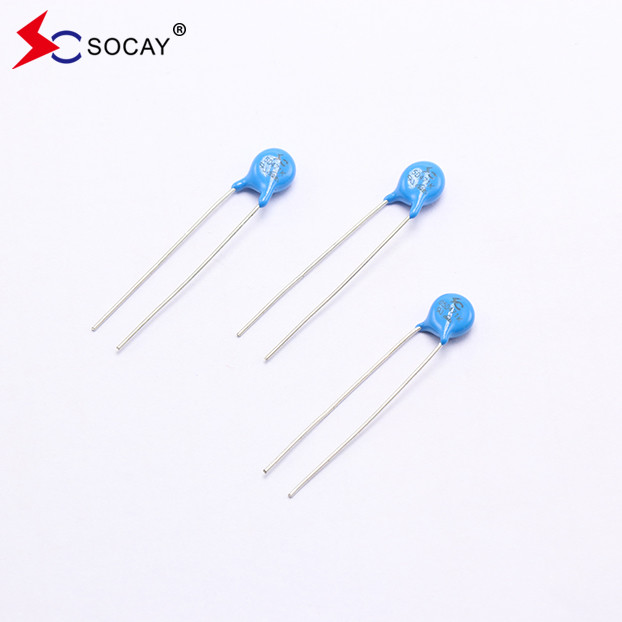

MOV 05D680K~05D680KJシリーズ メタルオキシド バリスト 増電 バリスト 8V から 1800V
データシート:05Dシリーズ_v23061.pdf
| タイプ番号 | 最大許容電圧 | バリスター 電圧 |
最大 固定 電圧 |
耐える 波動 流動 |
最大 エネルギー (10/1000μs) |
格付け パワー |
T平均容量 (参照) | |||||||
| スタンダード | 高潮 | VAC(V) | VDC(V) |
V0.1mA (V) |
私はP(A) | VC について(V) |
I (A) スタンダード |
I (A) 高潮 |
(J) スタンダード |
(J) 高潮 |
(W) | @1KHZ (プフ) | ||
| 1回 | 2回 | 1回 | 2回 | |||||||||||
| 05D180K | 05D180KJ | 11 | 14 | 18 ((15~21.6) | 1 | 40 | 100 | 50 | 250 | 125 | 0.4 | 0.6 | 0.01 | 1400 |
| 05D220K | 05D220KJ | 14 | 18 | 22 ((19.5~26) | 1 | 48 | 100 | 50 | 250 | 125 | 0.5 | 0.7 | 0.01 | 1150 |
| 05D270K | 05D270KJ | 17 | 22 | 27 (((24~30) | 1 | 60 | 100 | 50 | 250 | 125 | 0.6 | 0.9 | 0.01 | 930 |
| 05D330K | 05D330KJ | 20 | 26 | 33(29.5~36.5) | 1 | 73 | 100 | 50 | 250 | 125 | 0.8 | 1.1 | 0.01 | 760 |
| 05D390K | 05D390KJ | 25 | 31 | 39 ((35~43) | 1 | 80 | 100 | 50 | 250 | 125 | 0.9 | 1.2 | 0.01 | 640 |
| 05D470K | 05D470KJ | 30 | 38 | 47 ((42~54) | 1 | 104 | 100 | 50 | 250 | 125 | 1.1 | 1.5 | 0.01 | 530 |
| 05D560K | 05D560KJ | 35 | 45 | 56 ((50~62) | 1 | 123 | 100 | 50 | 250 | 125 | 1.3 | 1.8 | 0.01 | 450 |
| 05D680K | 05D680KJ | 40 | 56 | 68 (((61~75) | 1 | 150 | 100 | 50 | 250 | 125 | 1.6 | 2.2 | 0.01 | 370 |
| 05D820K | 05D820KJ | 50 | 65 | 82 ((74~90) | 5 | 145 | 400 | 200 | 800 | 600 | 2.5 | 4.0 | 0.1 | 300 |
| 05D101K | 05D101KJ | 60 | 85 | 100 ((90~110) | 5 | 177 | 400 | 200 | 800 | 600 | 3.0 | 4.1 | 0.1 | 250 |
| 05D121K | 05D121KJ | 75 | 100 | 120 ((108~132) | 5 | 210 | 400 | 200 | 800 | 600 | 4.0 | 4.9 | 0.1 | 210 |
| 05D151K | 05D151KJ | 95 | 125 | 150 ((135~165) | 5 | 260 | 400 | 200 | 800 | 600 | 4.1 | 6.5 | 0.1 | 165 |
| 05D181K | 05D181KJ | 115 | 150 | 180 (((162~198) | 5 | 320 | 400 | 200 | 800 | 600 | 4.9 | 7.5 | 0.1 | 140 |
| 05D201K | 05D201KJ | 130 | 170 | 200 ((180~220) | 5 | 355 | 400 | 200 | 800 | 600 | 6.5 | 8.5 | 0.1 | 125 |
| 05D221K | 05D221KJ | 140 | 180 | 220 ((198~242) | 5 | 380 | 400 | 200 | 800 | 600 | 7.5 | 9.0 | 0.1 | 110 |
| 05D241K | 05D241KJ | 150 | 200 | 240 ((216~264) | 5 | 415 | 400 | 200 | 800 | 600 | 8.0 | 10.5 | 0.1 | 100 |
| 05D271K | 05D271KJ | 175 | 225 | 270 ((243~297) | 5 | 475 | 400 | 200 | 800 | 600 | 8.5 | 11.0 | 0.1 | 95 |
| 05D301K | 05D301KJ | 190 | 250 | 300 (((270~330) | 5 | 520 | 400 | 200 | 800 | 600 | 9.0 | 12.0 | 0.1 | 85 |
| 05D331K | 05D331KJ | 210 | 275 | 330 ((297~363) | 5 | 570 | 400 | 200 | 800 | 600 | 9.5 | 13.0 | 0.1 | 75 |
| 05D361K | 05D361KJ | 230 | 300 | 360 ((324~396) | 5 | 620 | 400 | 200 | 800 | 600 | 10.0 | 16.0 | 0.1 | 70 |
| 05D391K | 05D391KJ | 250 | 320 | 390 ((351~429) | 5 | 675 | 400 | 200 | 800 | 600 | 12.0 | 17.0 | 0.1 | 65 |
| 05D431K | 05D431KJ | 275 | 350 | 430 ((387~473) | 5 | 745 | 400 | 200 | 800 | 600 | 13.0 | 20.0 | 0.1 | 60 |
| 05D471K | 05D471KJ | 300 | 385 | 470 ((423~517) | 5 | 810 | 400 | 200 | 800 | 600 | 15.0 | 21.0 | 0.1 | 55 |
| 05D511K | 05D511KJ | 320 | 415 | 510 ((459~561) | 5 | 845 | 400 | 200 | 800 | 600 | 16.0 | 22.5 | 0.1 | 50 |
| 05D561K | 05D561KJ | 350 | 460 | 560 ((504~616)) | 5 | 920 | 400 | 200 | 800 | 600 | 16.0 | 24.0 | 0.1 | 50 |
| 05D621K | 05D621KJ | 385 | 505 | 620 ((558~682) | 5 | 1025 | 400 | 200 | 800 | 600 | 21.0 | 25.0 | 0.1 | 40 |
| 05D681K | 05D681KJ | 420 | 560 | 680 (((612~748) | 5 | 1120 | 400 | 200 | 800 | 600 | 21.0 | 29.0 | 0.1 | 35 |
| 05D751K | 05D751KJ | 460 | 615 | 750 ((675~825) | 5 | 1240 | 400 | 200 | 800 | 600 | 22.4 | 32.0 | 0.1 | 30 |
コメント:電圧>33V,Kは ±10%
記述:
05Dシリーズの放射性鉛型バリストアは,このような小さなディスクでこれまで利用されていたよりも高い電圧上昇率を提供することで,低DC電圧アプリケーションのための理想的な回路保護ソリューションを提供します.
最大ピーク電流は0.8KA (8/20μsパルス) に達し,間接的な雷射干渉を含む高ピーク電流から保護する.電源からトランジエントと異常な高速トランジエントを切り替えるシステム.
特徴:
|
u 18Vから750Vまでの広い稼働電圧範囲 (V1mA) u 臨時超電圧に迅速に対応する u 大量の吸収可能な一時的なエネルギー u 圧縮比が低く,継続電流がない u J-STD-020 によるMSLレベル1を満たす |
応用:
|
u トランジスタ,ダイオード,IC,タイリスター,トリアック半導体保護 u 消費電子機器における電圧保護 u 産業用電子機器における電波保護 u 電子家電,ガス,石油機器の電圧保護 u リレーと電磁弁の電波吸収 |
| 材料 | 放射性物質 は ない |
| 運用 温度 | -40°C ~ +85°C |
| 貯蔵温度 | -55°C ~ +125°C |
| 身体 | ニッケル付 |
| リード | ステンプレート |
| 鉛のない装置 | ニッケル付 |
